首页  >  产品百科  >  HSMC-C280

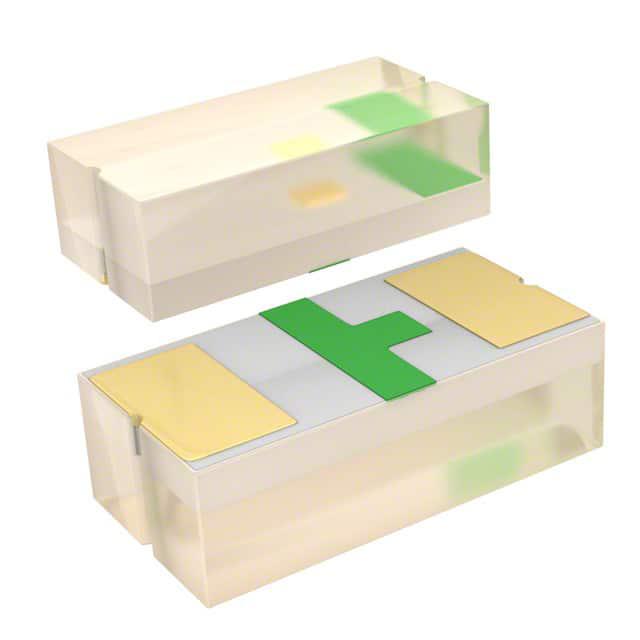

HSMC-C280

产品分类: 发光二极管
厂牌: BROADCOM
产品描述: 637nm 130° 1.9V 20mA 带平顶,矩形 扩散 白色,红色 0402 标准安装,贴片安装 1mm*500μm*400μm
供应商型号: AV-E-HSMC-C280
供应商: Avnet
标准整包数: 4000
BROADCOM 发光二极管 HSMC-C280

HSMC-C280概述


    产品简介


    HSMx-C280 ChipLEDs 是一款专为 0402(1.0 x 0.5 mm)行业标准封装设计的微型芯片LED。这些LED极其小巧,非常适合在便携式手持设备中应用,特别是在空间极为宝贵的场合下。此外,它们提供多种颜色选择,包括绿色、红色、黄色、琥珀色和深红色。所有型号均具有独特的散射光学设计,适用于各种应用场合。

    技术参数


    主要技术规格
    - 尺寸:1.0 x 0.5 x 0.4 mm
    - 封装:0402行业标准封装
    - 重量:低至0.4 mm
    - 工作温度范围:–40°C 至 +85°C
    - 电流:20 mA(典型值),最大电流根据不同颜色略有不同
    - 功率消耗:最大52 mW(绿色和黄色),最大60 mW(红色和深红色)
    - 反向电压:5 V
    - 焊接:兼容红外回流焊
    - 包装:8 mm纸带,每卷4000个单元,密封在防潮袋内
    电气特性
    - 正向电压(VF):不同颜色的正向电压有所不同,例如,绿色的典型值为2.2 V,最大值为2.6 V。
    - 反向漏电(VR):5 V
    - 容抗(C):在1 MHz时的典型值为9 pF
    光学特性
    - 发光强度(IV):不同颜色的发光强度也有所区别,例如,绿色的典型值为15 mcd,最大值为4.5 mcd。
    - 峰值波长(λpeak):570 nm(绿色),595 nm(琥珀色)
    - 半强度角(θ1/2):130°
    - 发光效能(ηV):典型值为595 lm/W(绿色)

    产品特点和优势


    - 极小尺寸:HSMx-C280 的体积仅为 1.0 x 0.5 x 0.4 mm,这使得它们非常适用于便携式设备。
    - 多种颜色:提供六种颜色选择,以适应不同的应用场景。
    - 高可靠性:可以在–40°C 到 +85°C 的温度范围内正常工作,适合多种恶劣环境。
    - 自动放置兼容性:通过8 mm纸带装在7英寸直径的卷盘上,方便自动装配机使用。
    - 散射光学:采用散射环氧树脂,确保均匀的光线分布。

    应用案例和使用建议


    HSMx-C280 ChipLEDs 广泛应用于各种小型设备中,如LCD背光、按键背光、前面板指示灯、符号背光和键盘背光。为了充分发挥其性能,我们建议在焊接过程中使用推荐的回流焊曲线,并在操作前注意静电防护措施。
    - LCD背光:可以用于照亮LCD屏幕,确保清晰可见。
    - 按键背光:提升按钮在暗处的可见度,提高用户体验。
    - 前面板指示灯:作为状态指示,帮助用户快速了解设备运行情况。
    - 符号背光:提供背光照明,使标识更加醒目。
    - 键盘背光:为键盘上的按键提供背景照明,增强操作便利性。

    兼容性和支持


    HSMx-C280 ChipLEDs 与多种自动贴片设备兼容,适合大批量生产。Avago Technologies 提供详尽的技术支持和文档资源,用户可以通过公司官网获取更多信息。此外,如果需要在使用过程中出现任何问题,可以通过联系 Avago 的技术支持团队获得帮助。

    常见问题与解决方案


    1. 问题:如何处理静电敏感性?
    - 解决方案:HSMx-C280 属于静电敏感型设备,在处理和安装过程中应采取适当的防静电措施,例如佩戴防静电手环。
    2. 问题:如何储存产品?
    - 解决方案:储存温度应在 5°C 至 30°C 范围内,湿度不应超过 60% RH。如果湿度卡读数大于10%,或者设备暴露在低湿度环境中超过28天,则需进行烘烤处理。
    3. 问题:焊接温度过高会有什么影响?
    - 解决方案:必须遵循推荐的焊接温度曲线,避免过高的温度导致损坏。

    总结和推荐


    HSMx-C280 ChipLEDs 在便携式设备应用中表现出色,具备多种优势,包括小巧的体积、多样的颜色选项和广泛的温度适用范围。其在LCD背光、按键背光、面板指示等应用中发挥重要作用,为用户提供可靠且高效的照明解决方案。强烈推荐在各种便携式设备中使用 HSMx-C280,以满足高性能和紧凑空间的需求。

HSMC-C280参数

参数
波长 637nm
测试电流 20mA
显示颜色 白色,红色
视角 130°
透镜类型 扩散
Vf-正向电压 1.9V
透镜形状 带平顶,矩形
长*宽*高 1mm*500μm*400μm
通用封装 0402
安装方式 标准安装,贴片安装
零件状态 在售
包装方式 卷带包装

HSMC-C280厂商介绍

Broadcom Inc.(博通公司)是一家全球领先的半导体公司,总部位于美国加利福尼亚州。Broadcom专注于设计、开发和提供广泛的半导体和基础设施软件解决方案,服务于数据中心、网络、软件、宽带、无线通信和工业市场。

主营产品分类包括:
1. 网络:包括以太网交换机、路由器、无线接入点等。
2. 无线通信:涉及Wi-Fi、蓝牙、GPS等无线技术。
3. 宽带:包括有线电视和宽带接入设备。
4. 工业:提供工业物联网解决方案和传感器。
5. 软件:包括网络安全、存储管理等软件产品。

应用领域广泛,包括:
- 数据中心:提供高速网络连接和存储解决方案。
- 移动设备:为智能手机、平板电脑提供无线通信技术。
- 家庭娱乐:提供宽带接入和家庭网络解决方案。
- 工业自动化:提供传感器和物联网解决方案。

Broadcom的优势在于:
- 技术创新:持续投入研发,拥有大量专利技术。
- 产品多样性:提供广泛的半导体和软件产品,满足不同市场需求。
- 客户服务:提供优质的客户支持和定制化解决方案。
- 全球布局:在全球设有研发中心和销售网络,服务全球客户。

HSMC-C280数据手册

厂牌 PDF简要描述 下载
BROADCOM 发光二极管 BROADCOM HSMC-C280 HSMC-C280数据手册

HSMC-C280封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
4000+ $ 0.2165 ¥ 1.8836
8000+ $ 0.1233 ¥ 1.0723
20000+ $ 0.1082 ¥ 0.9417
52000+ $ 0.1038 ¥ 0.9032
库存: 8000
起订量: 4000 增量: 4000
交货地:
最小起订量为:4000
合计: ¥ 7534.4
