首页  >  产品百科  >  ACPL-K43T-000E

ACPL-K43T-000E

产品分类: 隔离器
厂牌: BROADCOM
产品描述: Broadcom 光电晶体管输出型光耦, 表面安装, 8针, SSOP封装
供应商型号: UNP-ACPL-K43T-000E
供应商: 海外现货
标准整包数: 1

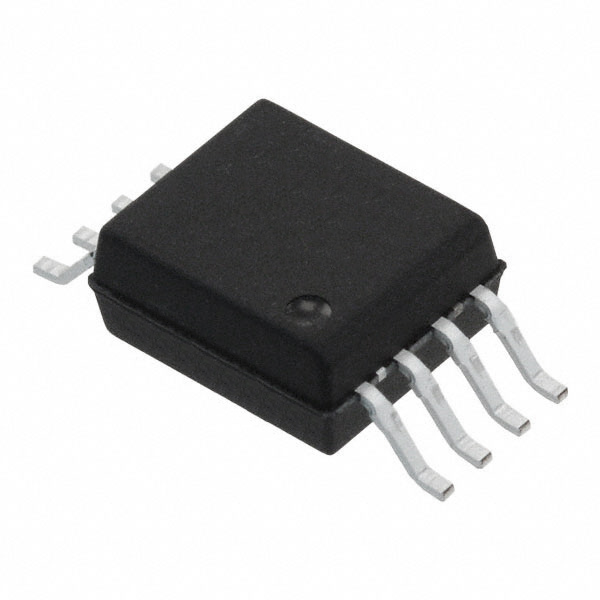

BROADCOM 隔离器 ACPL-K43T-000E

ACPL-K43T-000E概述

    ACPL-K43T 和 ACPL-K44T 产品技术手册

    产品简介


    ACPL-K43T 和 ACPL-K44T 是一款由 Avago 公司设计的高可靠性数字光耦合器(Optocoupler),专为汽车和其他高温度工业应用而设计。该系列光耦合器提供宽工作温度范围,适用于直流-直流转换器和电机逆变器等应用中的状态反馈和唤醒信号隔离。

    技术参数


    以下是 ACPL-K43T 和 ACPL-K44T 的关键技术和性能参数:
    - 工作电压:VCC 范围为 -0.5 V 至 30 V
    - 输出电压:VO 范围为 -0.5 V 至 20 V
    - 输入电流:IF 范围为 0.8 mA 至 10 mA
    - 工作温度范围:-40°C 至 +125°C
    - 最高绝缘电压:VISO = 5 kVRMS(耐压测试时间为 1 分钟)
    - 共模瞬态抑制:高达 30 kV/μs
    - 传播延迟时间:最大值为 0.8 μs(在 IF = 10 mA 条件下)
    - 逻辑电平高压:最大可达 20 V
    - 逻辑电平低压:最小值为 0.1 V

    产品特点和优势


    ACPL-K43T 和 ACPL-K44T 拥有多项独特的功能和技术优势:
    - 高可靠性:通过 AEC-Q100 Grade 1 测试指南认证,确保在极端条件下也能稳定运行。
    - 高速度:最高传输速率达 1 MBd,适合高速通信需求。
    - 低延迟:传播延迟时间最短仅需 0.15 μs,提高系统响应速度。
    - 高共模抑制比:最高可达 30 kV/μs,确保在强干扰环境中依然能正常工作。
    - 兼容性好:采用标准表面贴装工艺,易于集成到现有系统中。

    应用案例和使用建议


    这些光耦合器广泛应用于多种场合,如汽车 IPM 驱动器、CANBus 和 SPI 通信接口。例如,在汽车逆变器系统中,它们可以用于隔离控制信号,防止高电压对微控制器造成损害。为了优化性能,建议在引脚 5 和 8 之间连接一个 0.1 μF 的旁路电容,以改善高频噪声的过滤效果。

    兼容性和支持


    ACPL-K43T 和 ACPL-K44T 采用标准的表面贴装封装(SO-8),可直接使用自动化设备进行装配。厂商提供了详细的文档和支持,包括技术支持热线和线上资源,帮助客户解决应用过程中可能遇到的技术难题。

    常见问题与解决方案


    1. 问题:温度超出规定范围
    - 解决办法:检查散热措施是否足够,必要时增加散热片或改进冷却系统。
    2. 问题:光耦合器输出不稳定
    - 解决办法:检查输入信号是否有噪声干扰,或者调整电路中的滤波元件。
    3. 问题:无法通过电气测试
    - 解决办法:确保焊接质量良好,引脚无虚焊现象;若为批量生产,建议重新测试并记录所有参数。

    总结和推荐


    ACPL-K43T 和 ACPL-K44T 是高性能、高可靠性的数字光耦合器,适用于各种严苛的工业环境。它们不仅具有出色的电气特性,还具备优异的机械性能和广泛的工作温度范围。对于需要高度可靠和高效能的工业控制系统而言,这两个型号的产品是理想的选择。强烈推荐在类似的项目中使用这些光耦合器,以提升系统的整体性能和稳定性。

ACPL-K43T-000E参数

参数
数据速率 1
通道数量 1
长*宽*高 5.85mm*6.8mm*3.18mm
通用封装 SOIC-8
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 管装

ACPL-K43T-000E厂商介绍

Broadcom Inc.(博通公司)是一家全球领先的半导体公司,总部位于美国加利福尼亚州。Broadcom专注于设计、开发和提供广泛的半导体和基础设施软件解决方案,服务于数据中心、网络、软件、宽带、无线通信和工业市场。

主营产品分类包括:
1. 网络:包括以太网交换机、路由器、无线接入点等。
2. 无线通信:涉及Wi-Fi、蓝牙、GPS等无线技术。
3. 宽带:包括有线电视和宽带接入设备。
4. 工业:提供工业物联网解决方案和传感器。
5. 软件:包括网络安全、存储管理等软件产品。

应用领域广泛,包括:
- 数据中心:提供高速网络连接和存储解决方案。
- 移动设备:为智能手机、平板电脑提供无线通信技术。
- 家庭娱乐:提供宽带接入和家庭网络解决方案。
- 工业自动化:提供传感器和物联网解决方案。

Broadcom的优势在于:
- 技术创新:持续投入研发,拥有大量专利技术。
- 产品多样性:提供广泛的半导体和软件产品,满足不同市场需求。
- 客户服务:提供优质的客户支持和定制化解决方案。
- 全球布局:在全球设有研发中心和销售网络,服务全球客户。

ACPL-K43T-000E数据手册

厂牌 PDF简要描述 下载
BROADCOM 隔离器 BROADCOM ACPL-K43T-000E ACPL-K43T-000E数据手册

ACPL-K43T-000E封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.9554 ¥ 16.523
库存: 30
起订量: 7 增量: 1
交货地:
最小起订量为:1
合计: ¥ 16.52
