HCPL-817-50DE

产品分类: 隔离器
厂牌: BROADCOM
产品描述: 1 4-SMD 贴片安装,黏合安装 4.6mm*6.5mm*3.5mm
供应商型号: 630-HCPL-817-50DE
供应商: Mouser
标准整包数: 1

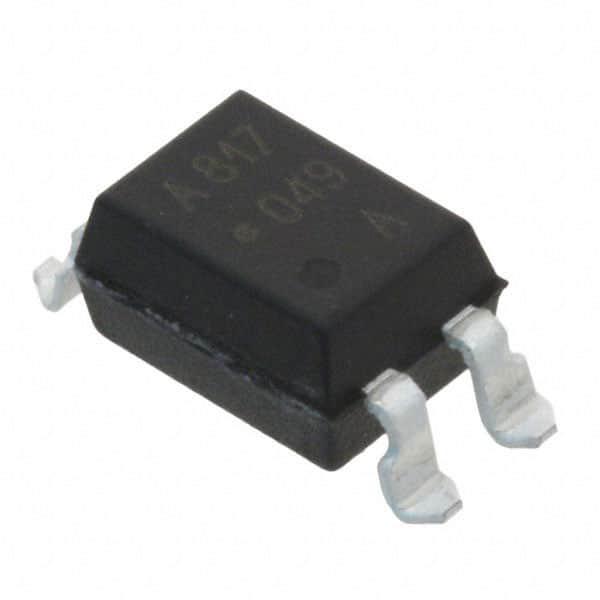

BROADCOM 隔离器 HCPL-817-50DE

HCPL-817-50DE概述

    HCPL-817 光电耦合器技术手册

    产品简介


    HCPL-817是一款高密度安装型光耦合器,具有紧凑的双列直插式(DIP)封装,适用于不同电势和阻抗电路间的信号传输。它广泛应用于计算机的输入输出接口、电源反馈电路等多个领域。光耦合器由一个发光二极管和一个光电晶体管组成,通过光学耦合实现电信号的隔离传输。

    技术参数


    - 电流传输比(CTR): 最小值为50%,典型值在5 mA输入电流、5 V集电极-发射极电压(VCE)条件下达到50%。
    - 输入输出隔离电压(Viso): 最高达5000 Vrms。
    - 响应时间(tr): 典型值为4 μs,在VCE=2 V、IC=2 mA、RL=100 Ω条件下。
    - 电气特性:
    - 正向电压(VF): 1.2~1.4 V(IF=20 mA)
    - 反向电流(IR): <10 μA(VR=4 V)
    - 终端电容(Ct): 30~250 pF(V=0,f=1 KHz)
    - 集电极暗电流(ICEO): <100 nA(VCE=20 V)
    - 集电极-发射极击穿电压(BVCEO): 70 V
    - 发射极-集电极击穿电压(BVECO): 6 V
    - 集电极电流(IC): 2.5~30 mA(IF=5 mA,VCE=5 V)
    - 饱和电压(VCE(sat)): <0.2 V(IF=20 mA,IC=1 mA)

    产品特点和优势


    HCPL-817的主要优势在于其高输入输出隔离电压和快速的响应时间。其最小电流传输比为50%,确保了高效的信号传输。此外,它还具备UL认证、CSA认证和IEC/EN/DIN EN 60747-5-2认证,提升了安全性和可靠性。多种封装选项(如0.4英寸间距引脚、表面贴装弯折引脚和卷带包装)使安装更为灵活便捷。

    应用案例和使用建议


    HCPL-817适用于需要信号隔离的应用场合,如计算机的I/O接口和电源系统中的反馈电路。例如,在一个开关电源设计中,它可以用于隔离反馈控制信号,以确保系统的稳定性和安全性。使用时,建议保持周围环境温度在-30°C到+100°C之间,并遵循正确的焊接工艺,避免高温导致损坏。

    兼容性和支持


    HCPL-817具有多种封装和等级选择,可适应不同的应用需求。制造商提供了详尽的支持文档和认证,以帮助用户在开发过程中顺利使用。同时,厂商还提供了相关的技术支持和服务,以确保产品在整个生命周期内的稳定性。

    常见问题与解决方案


    - 问题: 如何正确处理静电放电?
    - 解决方案: 使用正常防静电措施进行处理和装配,防止因静电损坏而导致性能下降。
    - 问题: 如何确定合适的封装类型?
    - 解决方案: 根据具体应用需求选择合适的封装类型,如0.4英寸间距、表面贴装弯折引脚或卷带包装。
    - 问题: 如何判断产品等级?
    - 解决方案: 参考订购信息中的等级标识,例如'0'、'A'、'B'等,选择符合需求的等级。

    总结和推荐


    HCPL-817是一款高性能的光电耦合器,适用于多种信号隔离和传输应用。其高隔离电压、快速响应时间和多种封装选项使其成为许多应用的理想选择。强烈推荐在需要高效信号隔离和传输的场合使用。

HCPL-817-50DE参数

参数
数据速率 -
通道数量 1
长*宽*高 4.6mm*6.5mm*3.5mm
通用封装 4-SMD
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

HCPL-817-50DE厂商介绍

Broadcom Inc.(博通公司)是一家全球领先的半导体公司,总部位于美国加利福尼亚州。Broadcom专注于设计、开发和提供广泛的半导体和基础设施软件解决方案,服务于数据中心、网络、软件、宽带、无线通信和工业市场。

主营产品分类包括:
1. 网络:包括以太网交换机、路由器、无线接入点等。
2. 无线通信:涉及Wi-Fi、蓝牙、GPS等无线技术。
3. 宽带:包括有线电视和宽带接入设备。
4. 工业:提供工业物联网解决方案和传感器。
5. 软件:包括网络安全、存储管理等软件产品。

应用领域广泛,包括:
- 数据中心:提供高速网络连接和存储解决方案。
- 移动设备:为智能手机、平板电脑提供无线通信技术。
- 家庭娱乐:提供宽带接入和家庭网络解决方案。
- 工业自动化:提供传感器和物联网解决方案。

Broadcom的优势在于:
- 技术创新:持续投入研发,拥有大量专利技术。
- 产品多样性:提供广泛的半导体和软件产品,满足不同市场需求。
- 客户服务:提供优质的客户支持和定制化解决方案。
- 全球布局:在全球设有研发中心和销售网络,服务全球客户。

HCPL-817-50DE数据手册

厂牌 PDF简要描述 下载
BROADCOM 隔离器 BROADCOM HCPL-817-50DE HCPL-817-50DE数据手册

HCPL-817-50DE封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.759 ¥ 6.4136
10+ $ 0.4451 ¥ 3.7607
100+ $ 0.2346 ¥ 1.9824
1000+ $ 0.1998 ¥ 1.6883
2000+ $ 0.1674 ¥ 1.4145
25000+ $ 0.1491 ¥ 1.2599
50000+ $ 0.1428 ¥ 1.2067
库存: 3168
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 6.41
