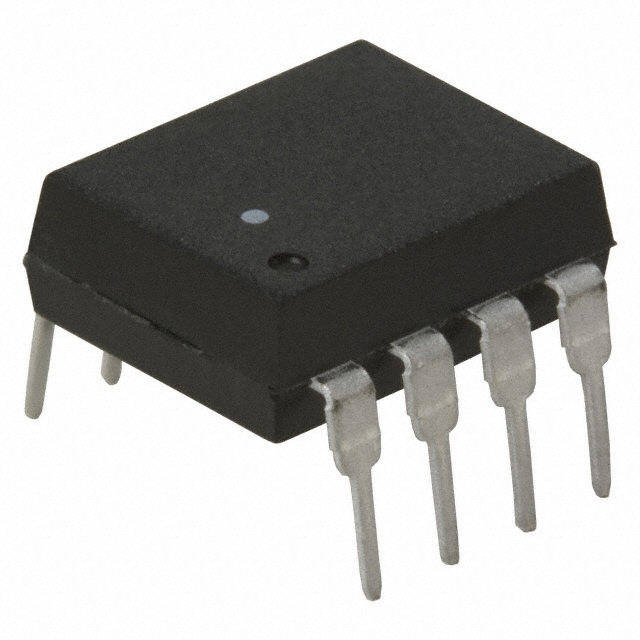

HCNW2611

产品分类: 隔离器
厂牌: BROADCOM
产品描述: 10MBd 1 DIP-8 通孔安装 11.15mm*9mm*5.1mm
供应商型号: LDL-HCNW2611
供应商: 海外现货
标准整包数: 1
BROADCOM 隔离器 HCNW2611

HCNW2611概述

    高速光耦合器的技术概述

    产品简介


    Broadcom的6N137、HCPL-26xx/06xx/4661、HCNW137及HCNW26xx系列属于高速光耦合器,主要由砷化镓磷化物发光二极管和集成高增益光电探测器组成。这些产品集成了光学隔离技术,可以实现高达15,000 V/µs的共模瞬态抗扰度(CMR),确保了卓越的信号隔离性能。该系列产品广泛应用于需要高可靠性和快速响应的应用场景,例如计算机外围接口、微处理器系统接口、A/D转换器的数字隔离、开关电源控制以及电机驱动器中的功率晶体管隔离等领域。

    技术参数


    以下是该系列产品的核心性能参数:
    - 传输速率:最高可达10 MBd
    - 输入电流:最低仅为5 mA
    - 工作温度范围:–40°C 至 +85°C
    - 输出类型:开放集电极Schottky钳位晶体管
    - 共模瞬态抗扰度(CMR):≥15,000 V/µs(在Vcm=1 kV条件下)
    - 封装形式:提供DIP、SOIC-8、宽体封装等多种选项
    - 安全认证:UL 3750 Vrms(1分钟),CSA 5000 Vrms(1分钟),符合IEC/EN/DIN EN 60747-5-5标准

    产品特点和优势


    该系列光耦合器的主要亮点包括:
    1. 高共模瞬态抗扰度:能够应对严苛的噪声和干扰环境,适合工业和汽车电子应用。
    2. TTL兼容性:输出信号与TTL逻辑电平完全兼容,易于集成到现有电路中。
    3. 高速性能:传输速率高达10 MBd,适用于高速数据传输场合。
    4. 温度稳定性:在宽广的工作温度范围内保证AC和DC参数的可靠性。
    5. 多种封装选择:支持DIP、SOIC-8和宽体封装,满足不同设计需求。

    应用案例和使用建议


    这类光耦合器特别适合于隔离关键信号路径的场景,如以下应用:
    - 电机驱动器:通过隔离高压侧和低压侧信号以提高系统安全性。
    - 仪器仪表:用于输入输出端口的隔离,减少接地环路干扰。
    - 通信接口:在需要隔离的RS-485或CAN总线环境中作为线接收器使用。
    建议在设计中适当加入一个0.1 µF旁路电容连接在Pin 5和Pin 8之间,以增强滤波效果并减少寄生效应。同时需注意ESD防护措施,避免因静电放电导致的产品损坏。

    兼容性和支持


    该系列光耦合器与主流PCB设计工具兼容,且提供丰富的文档资源和支持服务。此外,它已通过多项国际安全认证,可直接应用于需要高电压绝缘的应用场景。

    常见问题与解决方案


    1. 问:如何避免ESD损坏?
    答:采取常规防静电措施,例如佩戴防静电腕带并使用防静电工作台。
    2. 问:为何推荐使用旁路电容?
    答:旁路电容有助于抑制高频噪声,提升信号质量。
    3. 问:最大允许的工作电压是多少?
    答:根据具体型号,最大允许工作电压为1414 Vpeak(HCNW137/26x1)。

    总结和推荐


    综上所述,Broadcom的6N137及HCPL/HCNW系列高速光耦合器以其优异的共模瞬态抗扰度、广泛的温度适应性和灵活的封装选择,在工业自动化、通信和汽车电子等领域表现出色。对于需要高速、高效隔离解决方案的工程师而言,这是一款值得信赖的产品。推荐将其用于需要高性能信号隔离的关键应用中。

HCNW2611参数

参数
数据速率 10MBd
通道数量 1
长*宽*高 11.15mm*9mm*5.1mm
通用封装 DIP-8
安装方式 通孔安装
零件状态 在售
包装方式 管装
