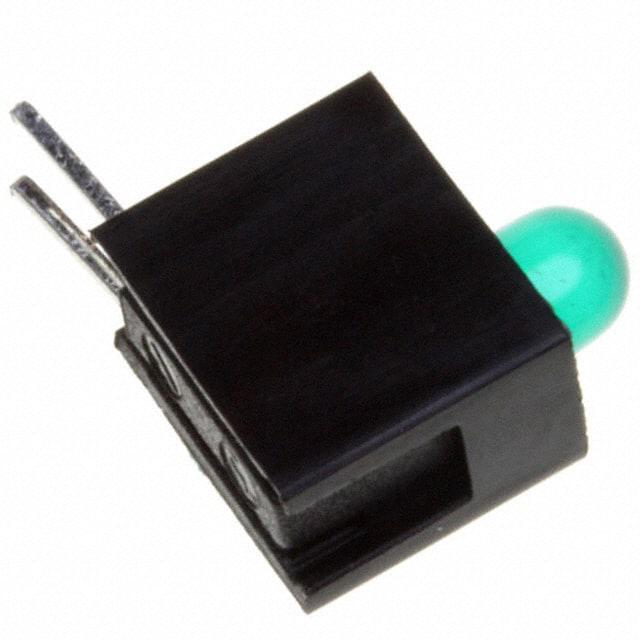

HLMP-1503-C00A2

产品分类: 发光二极管
厂牌: BROADCOM
产品描述: 565nm 60° 2.7V 圆形,带圆顶 扩散,有色 绿色 通孔安装 3.43mm(长度)*3.43mm(宽度)
供应商型号: AV-E-HLMP-1503-C00A2
供应商: Avnet
标准整包数: 2000
BROADCOM 发光二极管 HLMP-1503-C00A2

HLMP-1503-C00A2概述

    高亮度LED灯技术手册

    产品简介


    本系列T-1(3mm)扩散LED灯广泛应用于通用指示应用场合。通过精心设计的扩散剂、色散剂和光学设计,确保了出色的光输出和宽视角。每个颜色提供了多种亮度选择,从而增加设计灵活性。这些产品适用于广泛的行业,如消费电子、工业自动化、汽车照明等领域。

    技术参数


    | 参数 | 规格 |

    | 峰值正向电流 | 90 mA (红/橙) / 60 mA (黄) / 90 mA (绿) |
    | 平均正向电流 | 25 mA (红/橙) / 20 mA (黄) / 25 mA mA |
    | 直流电流 | 30 mA (红/橙) / 20 mA (黄) / 30 mA (绿) |
    | 反向电压 | 5 V (IR = 100 μA) |
    | 瞬态正向电流 | 500 mA (10 μsec脉冲) |
    | 工作温度范围 | -40 to +100°C (红/橙/绿) / -20 to +100°C (黄) |
    | 存储温度范围 | -40 to +100°C |

    产品特点和优势


    1. 高亮度:提供卓越的光输出,适用于各种指示应用。
    2. 多种颜色选择:包括高效红光、橙光、黄光和高性能绿光,适用于不同应用需求。
    3. 标准封装:流行的T-1直径包装,便于安装和使用。
    4. 可靠耐用:具有良好的机械强度和抗冲击能力,确保长期稳定工作。
    5. 多样的选择:可选直插式或弯曲式引脚,适用于不同的电路板布局需求。

    应用案例和使用建议


    应用案例:
    - 消费电子产品中的状态指示灯
    - 工业自动化设备的信号显示
    - 汽车内部照明系统
    使用建议:
    1. 在安装过程中,注意避免机械应力对LED封装造成损坏。
    2. 推荐使用波峰焊接工艺,并确保焊接温度和时间符合手册要求。
    3. 确保电路板的焊盘尺寸适合引脚,以确保良好的焊点连接。
    4. 安装后,允许PCB冷却至室温后再进行操作,以避免热应力对组件造成损害。

    兼容性和支持


    - 该产品具有良好的兼容性,可与大多数通用电路板兼容。
    - 厂商提供详尽的技术支持和售后维护服务,包括焊接条件的调整和建议。

    常见问题与解决方案


    1. 问题:LED灯亮度不足
    解决方法:检查电流是否达到推荐值;确保引脚焊接良好且没有虚焊。
    2. 问题:LED灯寿命短
    解决方法:确保使用时的工作温度不超过推荐范围;避免长时间过载运行。
    3. 问题:LED灯不亮
    解决方法:检查电路连接是否正确;更换同型号的新LED灯测试。

    总结和推荐


    总体而言,这些T-1(3mm)扩散LED灯在多种应用中表现出色,具备高亮度、宽视角和良好的可靠性。虽然价格相对较高,但考虑到其优越的性能和广泛应用,我们强烈推荐这些LED灯用于各类指示应用。对于需要稳定且高性能指示灯的应用场景,这些LED灯无疑是理想的选择。

HLMP-1503-C00A2参数

参数
波长 565nm
测试电流 -
显示颜色 绿色
视角 60°
透镜类型 扩散,有色
Vf-正向电压 2.7V
透镜形状 圆形,带圆顶
长*宽*高 3.43mm(长度)*3.43mm(宽度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

HLMP-1503-C00A2厂商介绍

Broadcom Inc.(博通公司)是一家全球领先的半导体公司,总部位于美国加利福尼亚州。Broadcom专注于设计、开发和提供广泛的半导体和基础设施软件解决方案,服务于数据中心、网络、软件、宽带、无线通信和工业市场。

主营产品分类包括:
1. 网络:包括以太网交换机、路由器、无线接入点等。
2. 无线通信:涉及Wi-Fi、蓝牙、GPS等无线技术。
3. 宽带:包括有线电视和宽带接入设备。
4. 工业:提供工业物联网解决方案和传感器。
5. 软件:包括网络安全、存储管理等软件产品。

应用领域广泛,包括:
- 数据中心:提供高速网络连接和存储解决方案。
- 移动设备:为智能手机、平板电脑提供无线通信技术。
- 家庭娱乐:提供宽带接入和家庭网络解决方案。
- 工业自动化:提供传感器和物联网解决方案。

Broadcom的优势在于:
- 技术创新:持续投入研发,拥有大量专利技术。
- 产品多样性:提供广泛的半导体和软件产品,满足不同市场需求。
- 客户服务:提供优质的客户支持和定制化解决方案。
- 全球布局:在全球设有研发中心和销售网络,服务全球客户。

HLMP-1503-C00A2数据手册

厂牌 PDF简要描述 下载
BROADCOM 发光二极管 BROADCOM HLMP-1503-C00A2 HLMP-1503-C00A2数据手册

HLMP-1503-C00A2封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2000+ $ 0.4753 ¥ 4.1347
4000+ $ 0.4366 ¥ 3.7985
6000+ $ 0.3835 ¥ 3.3366
16000+ $ 0.3678 ¥ 3.1996
库存: 4200
起订量: 2000 增量: 2000
交货地:
最小起订量为:2000
合计: ¥ 8269.4
