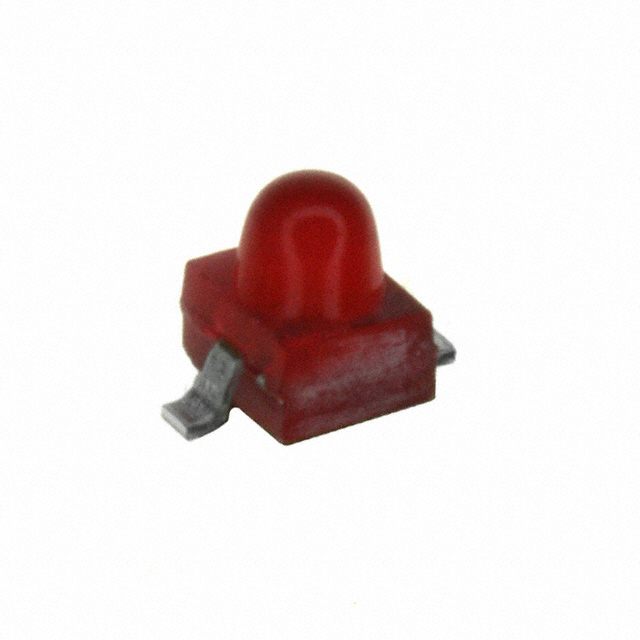

HLMP-6000-E0011

产品分类: 发光二极管
厂牌: BROADCOM
产品描述: Broadcom 红光LED, 超微型封装, 波长640 nm, 2.34 x 2.21 x 2.92mm
供应商型号: AV-E-HLMP-6000-E0011
供应商: Avnet
标准整包数: 1500
BROADCOM 发光二极管 HLMP-6000-E0011

HLMP-6000-E0011概述


    产品简介


    本产品为一系列子迷你型LED灯,主要适用于背光和导光管的应用。该系列LED灯包括平顶包装和平面顶帽包装,其中平顶包装适合用于背光和光导应用,而平顶帽包装则通过扩散和非扩散透镜提供宽广的视角和高亮度。

    技术参数


    - 平顶包装
    - 放射模式:非扩散透镜
    - 工作电压:5V
    - 额定电流:10mA
    - 反向电压:5V(IR=100μA)
    - 绝对最大额定值:TA=25°C时,DC正向电流50mA,峰值正向电流1000mA
    - 平顶帽包装
    - 扩散透镜:提供宽视角
    - 非扩散透镜:提供高亮度
    - 工作电压:5V
    - 额定电流:20mA
    - 反向电压:5V(IR=100μA)
    - 绝对最大额定值:TA=25°C时,DC正向电流30mA,峰值正向电流900mA
    - 电气/光学特性
    - 灯光强度(Iv)范围:1.0到125mcd
    - 正向电压(VF)范围:1.4到3.0V
    - 峰值波长(λPEAK):635nm至655nm
    - 半强度点(2θ1/2):28度至125度

    产品特点和优势


    1. 紧凑设计:平顶帽和平顶包装均为子迷你型设计,适用于空间受限的应用。
    2. 广泛色域:提供六种颜色选择,适应不同需求。
    3. 灵活的引脚配置:支持表面贴装和通孔安装,方便集成到各种电路板设计中。
    4. 高效率:部分型号具有高达595lm/W的光效,实现高效的能源利用。

    应用案例和使用建议


    应用案例
    - 背光应用:适用于LCD显示器、键盘背光等,能够提供均匀的光线分布。
    - 指示灯应用:适用于家电、仪表盘等领域,提供清晰可见的指示信号。
    使用建议
    - 散热管理:确保LED灯的安装位置具备良好的散热条件,以避免因过热导致的性能下降。
    - 电流控制:确保工作电流不超过推荐的最大额定值,以延长产品寿命。

    兼容性和支持


    - 兼容性:本产品与标准的SMT和通孔安装兼容,方便集成到现有的电路板设计中。
    - 支持:如有需要,可联系当地供应商获取技术支持和维护服务。

    常见问题与解决方案


    1. 问:如何选择合适的LED灯?
    - 答:根据所需的应用场景选择合适颜色和引脚配置的LED灯。对于需要高亮度的应用,可以选择非扩散透镜;对于需要宽视角的应用,可以选择扩散透镜。
    2. 问:如何防止短路?
    - 答:确保正确安装引脚,尤其是Cathode(负极)引脚要确保不与Anode(正极)连接。安装时需遵循正确的焊接温度规范。

    总结和推荐


    总体来看,这款LED灯系列凭借其独特的设计、广泛的适用性和高效能表现,在背光和指示灯应用中表现出色。对于需要紧凑设计和高效能的应用场合,推荐选用该系列产品。在安装过程中需注意电流控制和散热管理,以确保长期稳定的工作性能。

HLMP-6000-E0011参数

参数
视角 90°
透镜类型 扩散
Vf-正向电压 1.6V
透镜形状 圆形,带圆顶
波长 655nm
测试电流 10mA
显示颜色 红色
长*宽*高 2.08mm*2.21mm*2.92mm
安装方式 标准安装,贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

HLMP-6000-E0011厂商介绍

Broadcom Inc.(博通公司)是一家全球领先的半导体公司,总部位于美国加利福尼亚州。Broadcom专注于设计、开发和提供广泛的半导体和基础设施软件解决方案,服务于数据中心、网络、软件、宽带、无线通信和工业市场。

主营产品分类包括:
1. 网络:包括以太网交换机、路由器、无线接入点等。
2. 无线通信:涉及Wi-Fi、蓝牙、GPS等无线技术。
3. 宽带:包括有线电视和宽带接入设备。
4. 工业:提供工业物联网解决方案和传感器。
5. 软件:包括网络安全、存储管理等软件产品。

应用领域广泛,包括:
- 数据中心:提供高速网络连接和存储解决方案。
- 移动设备:为智能手机、平板电脑提供无线通信技术。
- 家庭娱乐:提供宽带接入和家庭网络解决方案。
- 工业自动化:提供传感器和物联网解决方案。

Broadcom的优势在于:
- 技术创新:持续投入研发,拥有大量专利技术。
- 产品多样性:提供广泛的半导体和软件产品,满足不同市场需求。
- 客户服务:提供优质的客户支持和定制化解决方案。
- 全球布局:在全球设有研发中心和销售网络,服务全球客户。

HLMP-6000-E0011数据手册

厂牌 PDF简要描述 下载
BROADCOM 发光二极管 BROADCOM HLMP-6000-E0011 HLMP-6000-E0011数据手册
