HLMP-3950

产品分类: 发光二极管
厂牌: BROADCOM
产品描述: 569nm 24° 2.2V 20mA 圆形,带圆顶 透明 无色,绿色 插件 标准安装,通孔安装 5.08mm*5.08mm*12.44mm
供应商型号: AV-E-HLMP-3950
供应商: Avnet
标准整包数: 2000

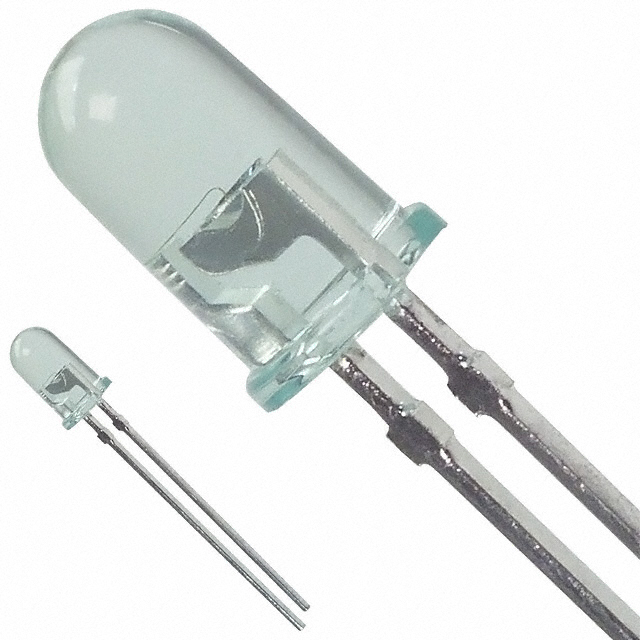

BROADCOM 发光二极管 HLMP-3950

HLMP-3950概述


    产品简介


    这些非扩散型LED灯超越了传统LED灯的表现。通过利用新型高亮度材料,我们实现了卓越的产品性能。这些LED灯广泛应用于开关指示灯、前控制面板背光照明、光导管光源以及键盘指示灯等领域。提供多种颜色选择,包括高效率红、高亮度黄和高亮度绿,以满足不同应用场景的需求。

    技术参数


    - 封装类型: T-13/4(5毫米)和T-1(3毫米)
    - 色谱范围: 高效红、高亮度黄、高亮度绿
    - 最小和最大光通量(mcd@20mA):
    - 红色:90.2到125.0
    - 黄色:96.2到140.0
    - 绿色:111.7到265.0
    - 工作温度范围: -40°C到+100°C
    - 峰值正向电流:
    - 红色:90mA
    - 黄色:60mA
    - 绿色/蓝绿色:90mA
    - 反向电压(IR = 100µA): 5V
    - 峰值正向电流脉冲时间: 10µs(脉冲时间)
    - 热阻抗: 210°C/W到510°C/W

    产品特点和优势


    - 高亮度: 通过使用新型高亮度材料,这些LED灯显著提高了光通量。
    - 高性能: 比传统的LED灯具有更高的可靠性,且能够在广泛的温度范围内稳定运行。
    - 坚固耐用: 采用了新型的结实引脚,使其更加耐久。
    - 多种颜色选择: 提供红色、黄色和绿色三种颜色,可根据应用需求选择。
    - 低电流驱动能力: 具有出色的低电流驱动能力,适合IC兼容的应用。

    应用案例和使用建议


    这些LED灯适用于多种场合,例如:
    - 开关指示灯: 用于需要视觉提示的应用,如电源开关指示。
    - 前控制面板背光照明: 在设备面板上提供均匀的背光。
    - 光导管光源: 作为导光系统中的光源。
    - 键盘指示灯: 在键盘上显示按键状态。
    使用建议:
    - 环境温度: 确保使用时的工作温度不超过额定范围,以避免过热损坏。
    - 焊接到PCB板: 为了防止机械应力对LED的影响,建议工具成型后再进行焊接操作。焊接过程中需确保温度适中,避免过高温度导致损害。
    - 装配注意事项: 焊接时需保持适当的预热时间和峰值温度,确保焊接质量。

    兼容性和支持


    这些LED灯与其他标准电子元器件具有良好的兼容性。制造商提供了一系列的封装选项,包括T-1和T-13/4两种标准尺寸,适用于不同的应用场景。此外,还提供了详细的焊接和安装指南,以帮助用户正确使用产品。

    常见问题与解决方案


    - 问: LED灯的亮度如何提高?
    - 答: 可以通过增加正向电流来提升亮度,但要注意不要超过峰值正向电流,否则可能导致器件损坏。
    - 问: 如何延长LED灯的使用寿命?
    - 答: 确保在适宜的工作温度范围内使用,并遵循正确的安装和焊接方法。
    - 问: LED灯发生故障后如何处理?
    - 答: 请先检查电路连接是否正确,确保没有短路现象。如果仍然无法解决问题,建议联系制造商获取进一步的支持。

    总结和推荐


    这些LED灯以其高亮度、可靠的性能以及多样的颜色选择,在多种应用场合中表现出色。其坚固耐用的特点使其成为电子设备中不可或缺的一部分。强烈推荐在各类LED应用项目中采用这些LED灯,以提升整体设备的性能和美观度。

HLMP-3950参数

参数
波长 569nm
测试电流 20mA
显示颜色 无色,绿色
视角 24°
透镜类型 透明
Vf-正向电压 2.2V
透镜形状 圆形,带圆顶
长*宽*高 5.08mm*5.08mm*12.44mm
通用封装 插件
安装方式 标准安装,通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装

HLMP-3950厂商介绍

Broadcom Inc.(博通公司)是一家全球领先的半导体公司,总部位于美国加利福尼亚州。Broadcom专注于设计、开发和提供广泛的半导体和基础设施软件解决方案,服务于数据中心、网络、软件、宽带、无线通信和工业市场。

主营产品分类包括:
1. 网络:包括以太网交换机、路由器、无线接入点等。
2. 无线通信:涉及Wi-Fi、蓝牙、GPS等无线技术。
3. 宽带:包括有线电视和宽带接入设备。
4. 工业:提供工业物联网解决方案和传感器。
5. 软件:包括网络安全、存储管理等软件产品。

应用领域广泛,包括:
- 数据中心:提供高速网络连接和存储解决方案。
- 移动设备:为智能手机、平板电脑提供无线通信技术。
- 家庭娱乐:提供宽带接入和家庭网络解决方案。
- 工业自动化:提供传感器和物联网解决方案。

Broadcom的优势在于:
- 技术创新:持续投入研发,拥有大量专利技术。
- 产品多样性:提供广泛的半导体和软件产品,满足不同市场需求。
- 客户服务:提供优质的客户支持和定制化解决方案。
- 全球布局:在全球设有研发中心和销售网络,服务全球客户。

HLMP-3950数据手册

厂牌 PDF简要描述 下载
BROADCOM 发光二极管 BROADCOM HLMP-3950 HLMP-3950数据手册

HLMP-3950封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2000+ $ 0.4303 ¥ 3.7432
4000+ $ 0.2448 ¥ 2.1296
10000+ $ 0.2151 ¥ 1.8716
28000+ $ 0.2063 ¥ 1.7946
库存: 69788
起订量: 2000 增量: 2000
交货地:
最小起订量为:2000
合计: ¥ 7486.4
