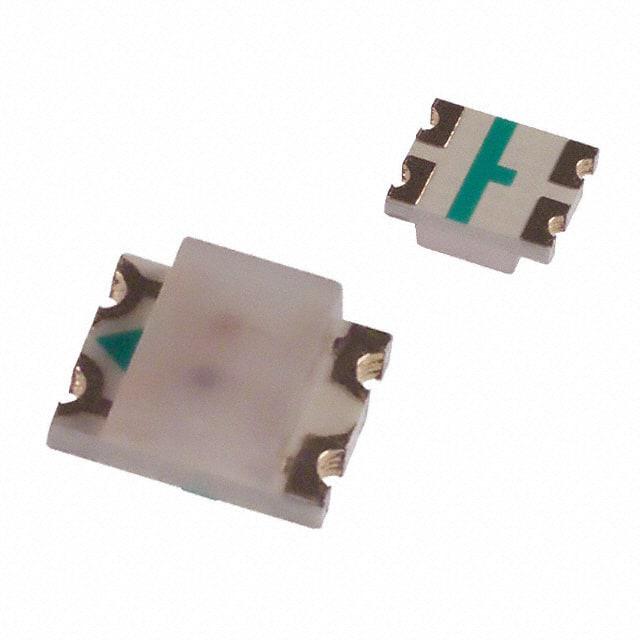

HSMF-C157

产品分类: 发光二极管
厂牌: BROADCOM
产品描述: 572nm(绿色),604nm(橙色) 170° 2.2V(绿色)(Typ),2.2V(橙色)(Typ) 20mA Green,20mA Orange 带平顶,矩形 扩散 橙色,白色,绿色 1311 贴片安装 3.2mm*2.7mm*1.1mm
供应商型号: 8554579
供应商: 海外现货
标准整包数: 5
BROADCOM 发光二极管 HSMF-C157

HSMF-C157概述


    产品简介


    HSMF-C15x系列双向色芯片型LED是一种专为方便处理和使用设计的行业标准封装产品。这种LED提供了多种高效色彩组合,包括高效率红黄、红绿、黄绿、橙绿以及绿琥珀色。这些LED广泛应用于按钮背光、符号背光、状态指示和前面板指示等领域。由于其紧凑的尺寸和宽广的视角,HSMF-C15x系列特别适合于空间有限的应用场合。

    技术参数


    - 封装尺寸:3.2 x 2.7 mm(标准工业封装)
    - 操作温度范围:–40°C 至 +85°C
    - 电流特性:
    - 高效红色/黄色:20 mA
    - 绿色:20 mA
    - 橙色/绿色:20 mA
    - 琥珀色:25 mA
    - 功率耗散:
    - 高效红色/黄色:65 mW
    - 绿色:52 mW
    - 橙色/绿色:60 mW
    - 视场角:170度
    - 电压特性:
    - 反向击穿电压:5 V至55 V
    - 热阻:325°C/W
    - 引脚方向:Cathode侧标记
    - 封装材料:塑料
    - 工作湿度:最大60% RH

    产品特点和优势


    1. 小尺寸:紧凑的设计使其非常适合空间受限的应用场合。
    2. 标准封装:采用广泛接受的3.2 x 2.7 mm封装,便于集成到现有设计中。
    3. 兼容性:与红外回流焊工艺兼容,易于大规模生产。
    4. 高亮度:多种颜色选择,确保了广泛的亮度需求。
    5. 耐温性强:可在极端环境下正常工作,适用于各种苛刻条件。
    6. 易安装:8 mm带状包装,符合工业标准。

    应用案例和使用建议


    - 按键背光:用于提升操作面板的可见度。
    - 状态指示:通过不同颜色区分不同状态,提高用户体验。
    - 面板指示灯:在狭小空间内提供清晰的视觉反馈。
    使用建议:
    - 在焊接过程中注意静电防护,参照应用说明AN-1142。
    - 确保安装时引脚方向正确,避免错误连接。
    - 考虑使用标准的回流焊接工艺以获得最佳效果。

    兼容性和支持


    HSMF-C15x系列与大部分表面贴装设备兼容,可以轻松集成到现有的电路板设计中。厂商提供详细的技术支持文档和应用指南,确保客户能够充分利用该产品的潜力。

    常见问题与解决方案


    - 问:如何避免静电损坏?
    - 答:在处理HSMF-C15x系列LED时应采取适当的防静电措施,例如穿戴防静电手套和工作服,使用防静电工作台。

    - 问:焊接时如何避免过热?
    - 答:遵循推荐的回流焊接曲线图,控制焊接温度和时间,避免因过热而导致的损坏。
    - 问:如何识别正确的色码?
    - 答:根据产品型号确定对应的色码,并在实际安装前进行仔细检查,以确保与设计方案一致。

    总结和推荐


    HSMF-C15x系列双向色芯片型LED凭借其小尺寸、高亮度、兼容性强等特点,在许多需要高性能指示和背光应用中表现出色。这款产品不仅满足了现代电子设备对小型化和高性能的要求,而且其广泛的颜色选择也增强了产品的多功能性。因此,我强烈推荐HSMF-C15x系列LED作为各类应用的理想选择。

HSMF-C157参数

参数
透镜形状 带平顶,矩形
波长 572nm(绿色),604nm(橙色)
测试电流 20mA Green,20mA Orange
显示颜色 橙色,白色,绿色
视角 170°
透镜类型 扩散
Vf-正向电压 2.2V(绿色)(Typ),2.2V(橙色)(Typ)
长*宽*高 3.2mm*2.7mm*1.1mm
通用封装 1311
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装
