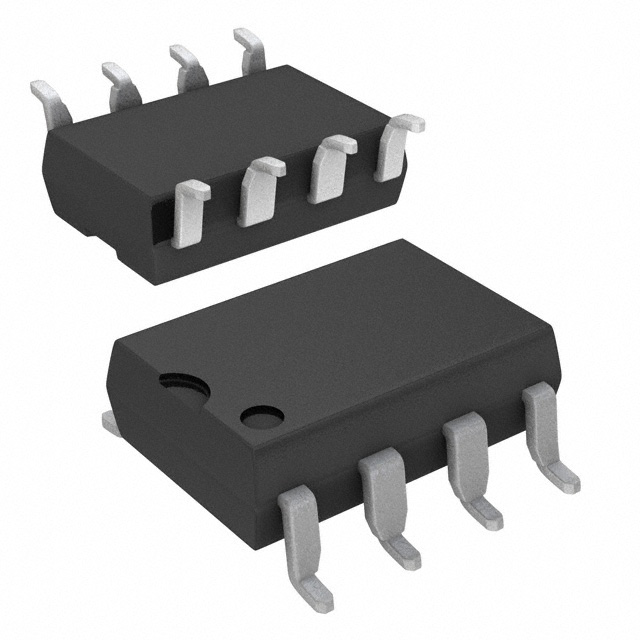

HCPL-2531-500E

产品分类: 光电晶体管
厂牌: BROADCOM
产品描述: 1.5V 200ns 0.6μs Transistor 2 20V 8mA 3.75KV 直流 50% DIP-8 贴片安装 9.65mm*6.35mm*3.56mm
供应商型号: 14M-HCPL-2531-500E
供应商: 云汉优选
标准整包数: 1
BROADCOM 光电晶体管 HCPL-2531-500E

HCPL-2531-500E概述

    高速单通道光耦合器——HCPL-4502/3与HCNW4502/3

    产品简介


    高速单通道光耦合器HCPL-4502/3和HCNW4502/3是通过绝缘层将发光二极管(LED)与集成光电检测器隔开,以提供输入与输出之间的电气绝缘。这种设计使得单通道光耦合器可以用于多种高电压绝缘、信号隔离和逻辑电路的应用场景。产品支持8-Pin DIP、SO-8和宽体封装,广泛适用于各种工业和消费电子应用。

    技术参数


    - 输入电流(峰值): 8-Pin DIP: 2A (50%占空比, 1ms脉冲宽度);SO-8: 50mA (50%占空比, 1ms脉冲宽度);宽体封装: 40mA
    - 传输延迟时间: HCNW4502/3: 0.2~0.8μs (TA = 25°C, RL = 1.9kΩ)
    - 输出电压: -0.5V至20V
    - 存储温度范围: -55°C至125°C
    - 工作温度范围: 8-Pin DIP: -55°C至100°C;SO-8: -55°C至85°C;宽体封装: -55°C至85°C
    - 最大瞬态输入电流: 8-Pin DIP: 1A (≤1μs脉冲宽度, 300pps);SO-8和宽体封装: 0.1A
    - 最小共模瞬变抗扰度: 15 kV/μs (VCM = 1500V)
    - 数据传输速率: 最高达1 Mb/s

    产品特点和优势


    - 高速响应: 支持高达1 Mb/s的数据传输速率,满足现代通信接口的需求。
    - 高安全等级: 通过UL和IEC安全认证,适用于高电压绝缘应用。
    - 低功耗: 内部电源管理优化,确保在严苛环境下仍能高效工作。
    - TTL兼容性: 与TTL标准兼容,易于集成到现有系统中。
    - 增强的ESD保护: 采用先进封装技术,提高静电放电保护能力。

    应用案例和使用建议


    这些光耦合器广泛应用于视频信号隔离、电机驱动功率晶体管隔离、开关模式电源反馈元件以及高速逻辑接地隔离等领域。例如,在电机驱动器中,它们可以用于实现功率晶体管与控制回路的电气隔离,避免潜在的高压损坏。
    使用建议:
    - 确保在信号输入端与输出端之间连接一个0.1μF的旁路电容。
    - 在应用过程中注意防止静电放电损坏,建议采取适当的防静电措施。

    兼容性和支持


    这些光耦合器支持多种封装形式,包括8-Pin DIP、SO-8和宽体封装,便于不同应用需求的选择。此外,制造商提供全面的技术支持和维护服务,包括详细的产品文档和应用指南。

    常见问题与解决方案


    - 问题: 如何正确安装和测试这些光耦合器?
    - 解决方案: 请遵循手册中的安装指南,并确保在安装前后进行必要的测试,如绝缘电阻测试和电气特性测试。

    - 问题: 如何提升系统的电磁兼容性?
    - 解决方案: 在布局设计时考虑信号线和电源线的合理布线,尽量减少噪声干扰源,并适当添加滤波电容。

    总结和推荐


    总体而言,HCPL-4502/3和HCNW4502/3提供了卓越的性能和可靠性,特别是在高电压绝缘、信号隔离和高速逻辑接地隔离等方面表现出色。其广泛的适用性、高度的安全性和良好的市场口碑使其成为许多应用的理想选择。因此,我们强烈推荐这些产品给需要高性能光耦合器的用户。

HCPL-2531-500E参数

参数
下降时间 -
导通时间 200ns
Vce-集电极-发射极饱和电压 -
电流传输比 50%
最大输出电压 20V
上升时间 -
输入类型 直流
最大输出电流 8mA
输出类型 Transistor
通道数 2
Vf-正向电压 1.5V
关闭时间 0.6μs
隔离电压 3.75KV
长*宽*高 9.65mm*6.35mm*3.56mm
通用封装 DIP-8
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装
