HSMC-C197

产品分类: 发光二极管
厂牌: BROADCOM
产品描述: 637nm 130° 1.9V 20mA 带平顶,矩形 扩散 白色,红色 0603 标准安装,贴片安装 1.6mm*800μm*400μm
供应商型号: SEU-HSMC-C197
供应商: 海外现货
标准整包数: 1

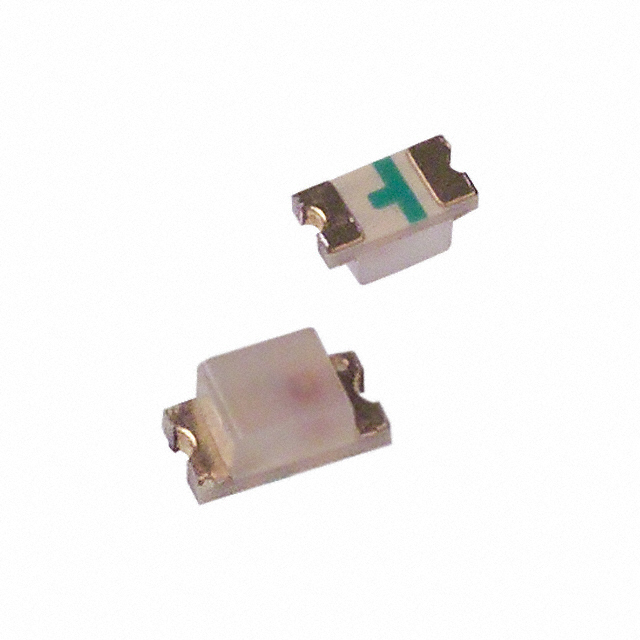

BROADCOM 发光二极管 HSMC-C197

HSMC-C197概述

    高亮度AlInGaP LED技术手册

    1. 产品简介


    高亮度AlInGaP(铝铟镓磷)材料制成的LED是当前市场上非常受欢迎的照明解决方案之一。这类LED因其高光输出、紧凑的设计和广泛的工作温度范围而备受青睐。它们主要用于指示灯、背光源和其他需要稳定光源的应用场合。

    2. 技术参数


    这些LED的主要技术规格如下:
    - 驱动电流: 最大直流正向电流为25mA。
    - 功率消耗: 最大功率消耗为60mW。
    - 反向电压: 最大反向电压为5V。
    - 正向电压: 正向电压在20mA时为1.9V至2.4V。
    - 发光强度:
    - 琥珀色:最大90mcd
    - 橙色:最大90mcd
    - 红色:最大90mcd
    - 深红色:最大30mcd
    - 热阻: 热阻从引脚到管芯的典型值为110°C/W。
    - 工作温度范围: -40°C至+85°C。
    - 存储温度范围: -40°C至+85°C。

    3. 产品特点和优势


    这些LED具有以下独特功能和优势:
    - 高亮度: 使用AlInGaP材料技术,可以在较宽的驱动电流范围内产生高光输出。
    - 多种颜色: 可选琥珀色、橙色、红色和深红色四种颜色。
    - 标准封装尺寸: 提供0805或0603行业标准封装,高度仅为0.4mm。
    - 兼容性: 兼容红外焊接过程,方便生产操作。
    - 耐用性: 在广泛的温度范围内保持良好的性能。

    4. 应用案例和使用建议


    这些LED非常适合以下应用场景:
    - 膜式开关指示灯: 提供清晰稳定的光源,适合各种类型的开关。
    - LCD背光: 高亮度且扩散均匀的光线适用于LCD显示器的背光。
    - 按钮背光: 用于提高用户界面的可见性和交互体验。
    - 前面板指示灯: 适合在设备面板上作为状态指示。
    - 符号背光: 适合装饰性背光和小型信息显示面板。
    使用建议:
    - 在选择LED型号时,根据具体应用的需求选择不同颜色和光强度的型号。
    - 确保使用合适的焊接工艺,以避免损坏LED。
    - 注意环境温度对LED性能的影响,适当调整驱动电流。

    5. 兼容性和支持


    这些LED产品设计为可与多种设备和电路板兼容。对于焊接工艺和处理,建议参考制造商提供的应用指南和焊接曲线图。同时,生产商提供详尽的支持文档和技术服务,确保用户在使用过程中能够获得有效的技术支持。

    6. 常见问题与解决方案


    以下是一些常见的用户问题及其解决方案:
    - Q: 如何正确焊接这些LED?
    - A: 使用推荐的焊接曲线进行回流焊接,参见制造商的应用指南。

    - Q: LED的储存条件是什么?
    - A: 存储温度应在5°C至30°C之间,湿度不超过60%RH。

    7. 总结和推荐


    这些高亮度AlInGaP LED凭借其卓越的性能和多功能应用,成为众多电子项目中的理想选择。在选择和使用时,建议用户根据具体需求选择合适的型号,并严格遵循制造商的指导建议,以确保最佳性能。强烈推荐使用这些LED以满足各种设计需求。

HSMC-C197参数

参数
测试电流 20mA
显示颜色 白色,红色
视角 130°
透镜类型 扩散
Vf-正向电压 1.9V
透镜形状 带平顶,矩形
波长 637nm
长*宽*高 1.6mm*800μm*400μm
通用封装 0603
安装方式 标准安装,贴片安装
零件状态 在售
包装方式 卷带包装

HSMC-C197厂商介绍

Broadcom Inc.(博通公司)是一家全球领先的半导体公司,总部位于美国加利福尼亚州。Broadcom专注于设计、开发和提供广泛的半导体和基础设施软件解决方案,服务于数据中心、网络、软件、宽带、无线通信和工业市场。

主营产品分类包括:
1. 网络:包括以太网交换机、路由器、无线接入点等。
2. 无线通信:涉及Wi-Fi、蓝牙、GPS等无线技术。
3. 宽带:包括有线电视和宽带接入设备。
4. 工业:提供工业物联网解决方案和传感器。
5. 软件:包括网络安全、存储管理等软件产品。

应用领域广泛,包括:
- 数据中心:提供高速网络连接和存储解决方案。
- 移动设备:为智能手机、平板电脑提供无线通信技术。
- 家庭娱乐:提供宽带接入和家庭网络解决方案。
- 工业自动化:提供传感器和物联网解决方案。

Broadcom的优势在于:
- 技术创新:持续投入研发,拥有大量专利技术。
- 产品多样性:提供广泛的半导体和软件产品,满足不同市场需求。
- 客户服务:提供优质的客户支持和定制化解决方案。
- 全球布局:在全球设有研发中心和销售网络,服务全球客户。

HSMC-C197数据手册

厂牌 PDF简要描述 下载
BROADCOM 发光二极管 BROADCOM HSMC-C197 HSMC-C197数据手册

HSMC-C197封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ $ 0.1397 ¥ 1.1804
4000+ $ 0.0838 ¥ 0.7082
库存: 4000
起订量: 1949 增量: 1
交货地:
最小起订量为:1000
合计: ¥ 1180.4
