HLMP-EG3B-WX0DD

产品分类: 发光二极管
厂牌: BROADCOM
产品描述: Broadcom 红光LED, 5mm (T-1 3/4)封装, 波长626 nm, 2.3 lm, 5 x 8.71mm
供应商型号: 630-HLMP-EG3B-WX0DD
供应商: Mouser
标准整包数: 1

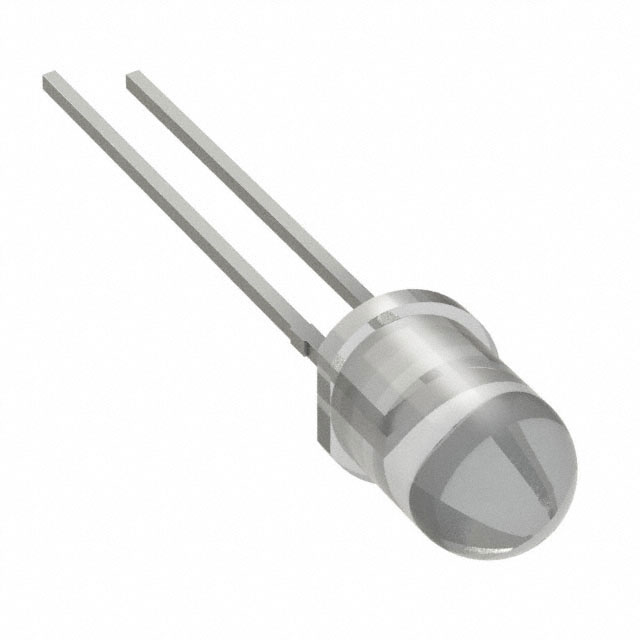

BROADCOM 发光二极管 HLMP-EG3B-WX0DD

HLMP-EG3B-WX0DD概述

    HLMP-Ex1A/1B-xxxDV & HLMP-Ex3A/3B-xxxDV 高亮度5mm AlInGaP LED灯具技术手册

    产品简介


    HLMP-Ex1A/1B-xxxDV 和 HLMP-Ex3A/3B-xxxDV 是5毫米高亮度AlInGaP LED灯具,采用铝铟镓磷化物技术制造,提供卓越的光输出能力,特别适合于户外显示应用。这些灯具提供多种颜色选择,包括琥珀色(590nm)和红色(626nm),并提供了两种视场角选项:15°和30°。

    技术参数


    - 视场角:
    - HLMP-Ex1A/1B:15°最小
    - HLMP-Ex3A/3B:30°最小
    - 高亮度输出:灯具提供极高的光通量,最大光通量分别为12000到21000mcd(15°灯具)和5500到9300mcd(30°灯具)。
    - 电气特性:
    - DC正向电流:最高50mA
    - 峰值正向电流:最高100mA
    - 平均正向电流:30mA
    - 功率耗散:120mW
    - 反向电压:5V
    - 工作温度范围:-40°C至+100°C
    - 存储温度范围:-40°C至+100°C
    - 发光特性:
    - 红色/琥珀色正向电压:1.8V至2.4V (IF = 20mA)
    - 色温:琥珀色590nm,红色626nm
    - 辐射模式图:15°和30°视场角的辐射模式如图5和图6所示

    产品特点和优势


    - 高亮度:具备出色的高亮度输出能力,确保在强光条件下仍能保持良好的可读性。
    - 耐候性:灯具采用高级光学级环氧树脂封装,提供优异的高温和高湿度抵抗性能,适用于户外信号和标牌应用。
    - 稳定性:通过长时间稳定的工作表现,这些灯具能够提供长期可靠的光输出。
    - 色彩准确:采用CIE色度图参考,确保颜色一致性,减少色彩偏差。

    应用案例和使用建议


    - 交通管理:适用于交通信号灯、行人信号灯、工作区警告灯和变频显示标志。
    - 太阳能标识:适用于太阳能供电的标识牌。
    - 商业户外广告:适用于招牌和广告牌。

    建议使用时注意以下几点:
    - 安装前预成型:建议使用专用工具精确成型和裁剪引脚长度。
    - 焊接和处理:小心进行PCB组装和焊接过程,避免对LED组件造成损害。手焊时应确保烙铁尖距离LED至少1.59mm。

    兼容性和支持


    这些灯具采用标准引脚设计,易于与其他PCB兼容。厂商提供全面的技术支持,包括详细的焊接和安装指南。

    常见问题与解决方案


    - Q: 如何预防焊接过程中LED损坏?
    - A: 使用正确的焊接条件,确保烙铁尖温度不超过260°C,并且焊接时间不超过5秒。同时使用有接地保护的烙铁以防止静电损害。
    - Q: 焊接后如何处理?
    - A: 完成焊接后,确保PCB冷却到室温再移除任何固定夹具,以减少热应力。

    总结和推荐


    总体来看,HLMP-Ex1A/1B-xxxDV 和 HLMP-Ex3A/3B-xxxDV 是一款高品质的高亮度AlInGaP LED灯具。它具有卓越的光输出能力和可靠性,适用于各种户外环境。因此,我们强烈推荐这些产品用于需要高亮输出的应用场合。

HLMP-EG3B-WX0DD参数

参数
视角 30°
透镜类型 透明
Vf-正向电压 2.1V
透镜形状 圆形,带圆顶
波长 634nm
测试电流 20mA
显示颜色 无色
长*宽*高 5mm*5mm*8.91mm
安装方式 通孔安装
零件状态 在售
包装方式 盒装

HLMP-EG3B-WX0DD厂商介绍

Broadcom Inc.(博通公司)是一家全球领先的半导体公司,总部位于美国加利福尼亚州。Broadcom专注于设计、开发和提供广泛的半导体和基础设施软件解决方案,服务于数据中心、网络、软件、宽带、无线通信和工业市场。

主营产品分类包括:
1. 网络:包括以太网交换机、路由器、无线接入点等。
2. 无线通信:涉及Wi-Fi、蓝牙、GPS等无线技术。
3. 宽带:包括有线电视和宽带接入设备。
4. 工业:提供工业物联网解决方案和传感器。
5. 软件:包括网络安全、存储管理等软件产品。

应用领域广泛,包括:
- 数据中心:提供高速网络连接和存储解决方案。
- 移动设备:为智能手机、平板电脑提供无线通信技术。
- 家庭娱乐:提供宽带接入和家庭网络解决方案。
- 工业自动化:提供传感器和物联网解决方案。

Broadcom的优势在于:
- 技术创新:持续投入研发,拥有大量专利技术。
- 产品多样性:提供广泛的半导体和软件产品,满足不同市场需求。
- 客户服务:提供优质的客户支持和定制化解决方案。
- 全球布局:在全球设有研发中心和销售网络,服务全球客户。

HLMP-EG3B-WX0DD数据手册

厂牌 PDF简要描述 下载
BROADCOM 发光二极管 BROADCOM HLMP-EG3B-WX0DD HLMP-EG3B-WX0DD数据手册

HLMP-EG3B-WX0DD封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.0695 ¥ 9.0373
10+ $ 0.7441 ¥ 6.2872
100+ $ 0.5049 ¥ 4.2664
500+ $ 0.4136 ¥ 3.4953
1000+ $ 0.3823 ¥ 3.2306
2000+ $ 0.3316 ¥ 2.8017
10000+ $ 0.3024 ¥ 2.5553
24000+ $ 0.2951 ¥ 2.4932
库存: 4140
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 9.03
