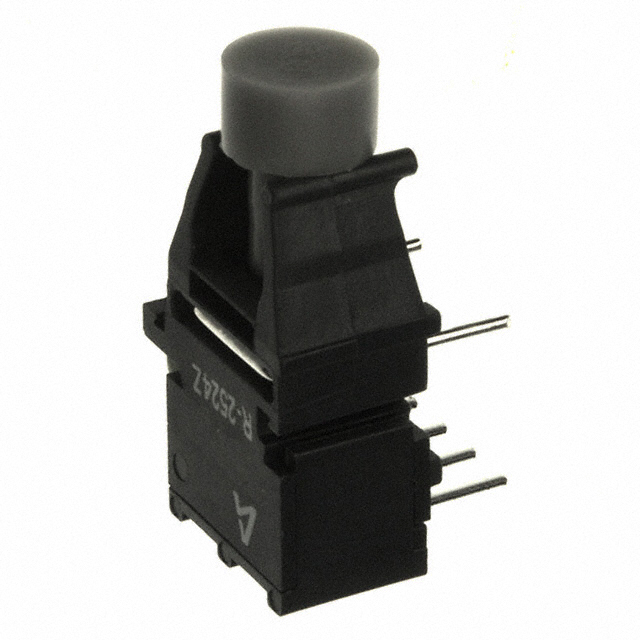

HFBR-2524Z

产品分类: 光纤收发器
厂牌: BROADCOM
产品描述: Broadcom 光纤接收器, Versatile Link系列, 600nm, 1MBd, 6针
供应商型号: HFBR-2524Z
供应商: 国内现货
标准整包数: 40
BROADCOM 光纤收发器 HFBR-2524Z

HFBR-2524Z概述

    HFBR-0500Z 系列光纤通信模块技术手册

    1. 产品简介


    HFBR-0500Z 系列光纤通信模块是通用型光连接组件,特别适用于需要低成本解决方案的应用场合。该系列涵盖了发射器、接收器、连接器和电缆,专为简化设计而配置。这些组件特别适合用于电压隔离/绝缘、电磁干扰(EMI)/射频干扰(RFI)免疫或者数据安全等方面的问题解决。通过逻辑兼容的接收器和每个组件的完整规格说明,光链接设计得以简化。
    主要功能:
    - 低电流链接:峰值供电电流为 6 mA
    - 增强型数字链路:直流至 5 MBd
    - 延长距离链接:最高可达 120 米(在 40 kBd 速率下)
    应用领域:
    - 减少闪电/电压瞬态影响
    - 电机控制器触发
    - 数据通讯和局域网
    - 电磁兼容性(EMC):符合 FCC、VDE、CSA 等标准
    - 防窃听数据处理设备
    - 测试和测量仪器的隔离
    - 工业和制造设备的无误信号传输
    - 汽车通信和控制系统
    - 音视频设备的抗噪声通信

    2. 技术参数


    HFBR-0500Z 系列光纤通信模块具备以下关键参数和技术规格:
    - 温度范围:工作温度为 0°C 至 70°C
    - 速度等级:
    - 40 kBd:最大距离 120 米(25°C 下 110 米)
    - 1 MBd:标准电缆 20 米(25°C 下 10 米),改进电缆 55 米(25°C 下 45 米)
    - 5 MBd:标准电缆 30 米(25°C 下 20 米)
    - 电气特性:
    - 光发射器采用 660 nm 波长的红光 LED
    - 接收器包含具有开漏肖特基输出晶体管的单片式直流耦合数字 IC 接收器
    - 内置上拉电阻(可用于 HFBR-25X1Z/2Z/4Z 接收器)
    - 光传输:
    - 数字光信号功率 -16.5 至 -7.6 dBm(60 mA 驱动电流)
    - 光学响应时间:上升时间 80 ns,下降时间 40 ns
    - 波长:峰值发射波长 660 nm
    - 温度系数:峰值发射波长 0.85 %/°C

    3. 产品特点和优势


    HFBR-0500Z 系列光纤通信模块的优势如下:
    - 低功耗:在低电流下提供高性能通信
    - 易于集成:兼容标准 TTL 电路,便于系统集成
    - 高可靠性:内置防尘罩,采用阻燃材料
    - 广泛的适用性:多种机械配置,可满足各种安装需求
    - 增强的噪声免疫力:集成内部屏蔽,提高抗干扰能力

    4. 应用案例和使用建议


    HFBR-0500Z 系列光纤通信模块已广泛应用于多个领域,例如汽车通信系统、工业控制设备和音频视频系统。在实际使用中,建议注意以下几点以优化系统性能:
    - 保持适当的工作温度:在 -40°C 至 70°C 的温度范围内运行以保证最佳性能
    - 选择合适的电缆类型:根据具体通信速率和距离要求选择标准电缆或改进电缆
    - 正确处理和存储:避免长时间暴露在空气中,确保使用前进行适当的烘焙处理

    5. 兼容性和支持


    HFBR-0500Z 系列产品与其他标准 TTL 电路完全兼容。制造商提供了详尽的技术支持文档,并确保组件的长期可靠性。建议用户在使用过程中参考制造商提供的资料和指南。

    6. 常见问题与解决方案


    以下是一些用户可能会遇到的问题及解决方法:
    - Q: 如何处理潮湿敏感的组件?
    - A: 组件应存储在密封袋内。若组件暴露在空气中有一定时间,则应在焊接前进行烘焙处理。
    - Q: 信号延迟和过驱动如何处理?
    - A: 通过调节驱动电流来优化信号延迟。不要让组件过驱动,以免导致信号失真。

    7. 总结和推荐


    HFBR-0500Z 系列光纤通信模块凭借其低成本、高性能、高可靠性等优点,在众多应用场景中表现出色。强烈推荐使用该系列产品,尤其是在需要电压隔离、EMI/RFI 免疫或数据安全的环境中。通过合理配置和正确使用,HFBR-0500Z 系列模块将为您带来卓越的通信体验。

HFBR-2524Z参数

参数
最大工作供电电压 5.25V
最小工作供电电压 4.75V
数据传输速率 1MBd
光纤类型 PlasticFiber
波长 600nm
连接类型 VersatileLink
最大传输距离 20m
长*宽*高 18.8mm*12.2mm*7.6mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

HFBR-2524Z厂商介绍

Broadcom Inc.(博通公司)是一家全球领先的半导体公司,总部位于美国加利福尼亚州。Broadcom专注于设计、开发和提供广泛的半导体和基础设施软件解决方案,服务于数据中心、网络、软件、宽带、无线通信和工业市场。

主营产品分类包括:
1. 网络:包括以太网交换机、路由器、无线接入点等。
2. 无线通信:涉及Wi-Fi、蓝牙、GPS等无线技术。
3. 宽带:包括有线电视和宽带接入设备。
4. 工业:提供工业物联网解决方案和传感器。
5. 软件:包括网络安全、存储管理等软件产品。

应用领域广泛,包括:
- 数据中心:提供高速网络连接和存储解决方案。
- 移动设备:为智能手机、平板电脑提供无线通信技术。
- 家庭娱乐:提供宽带接入和家庭网络解决方案。
- 工业自动化:提供传感器和物联网解决方案。

Broadcom的优势在于:
- 技术创新:持续投入研发,拥有大量专利技术。
- 产品多样性:提供广泛的半导体和软件产品,满足不同市场需求。
- 客户服务:提供优质的客户支持和定制化解决方案。
- 全球布局:在全球设有研发中心和销售网络,服务全球客户。

HFBR-2524Z数据手册

厂牌 PDF简要描述 下载
BROADCOM 光纤收发器 BROADCOM HFBR-2524Z HFBR-2524Z数据手册
