HLMP-1719-A0002

产品分类: 发光二极管
厂牌: BROADCOM

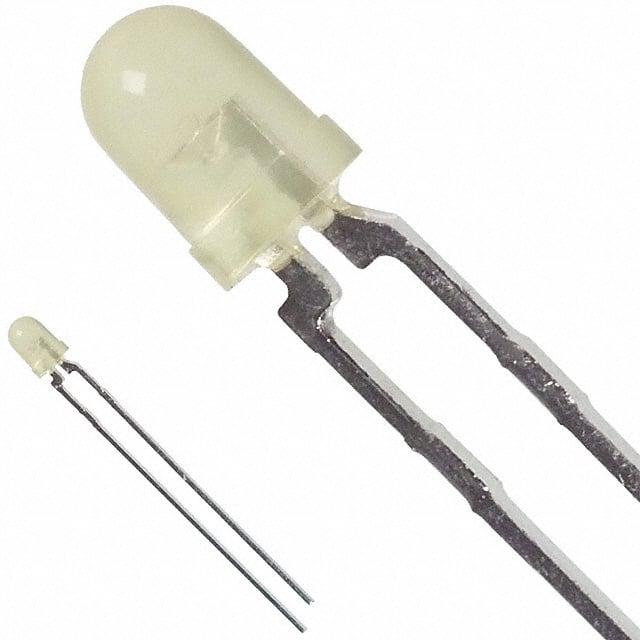

产品描述: Broadcom 黄光LED, HLMP系列, 3mm (T-1)封装, 波长585 nm, 3 x 4.7mm
供应商型号: MIK-HLMP-1719-A0002
供应商: 海外现货
标准整包数: 1
BROADCOM 发光二极管 HLMP-1719-A0002

HLMP-1719-A0002概述


    产品简介


    产品类型:
    Broadcom提供的HLMP系列低电流LED灯,分为两种封装尺寸:T-1¾(5mm)和T-1(3mm)。该系列产品具有低功耗、高效率等特点。
    主要功能:
    这些LED灯被设计和优化用于低直流电流操作,确保在典型电流输出水平下亮度的一致性。
    应用领域:
    - 低功耗直流电路
    - 电信指示灯
    - 便携式设备
    - 键盘指示灯

    技术参数


    绝对最大额定值:
    | 参数 | 红色 | 黄色 | 绿色 |
    ||
    | 功率耗散 (92°C以上每增加1°C,降额1.0mA) | 14 mW | 17.5 mW | 15.4 mW |
    | 直流和峰值正向电流 | 7 mA
    | 反向电压(IR = 50 µA) | 5.0 V
    | 工作温度范围 | -40至100°C | -40至100°C | -20至100°C |
    | 存储温度范围 | -40至+100°C
    电气/光学特性:
    | 参数 | 红色 | 黄色 | 绿色 |
    ||
    | 正向电压 (VF) | 1.9 至 2.0 V | 1.9 至 2.5 V | 1.9 至 2.2 V |
    | 正向电流 (IF) | 2 mA
    | 主波长 (λd) | 626 nm | 589 nm | 569 nm |
    | 谱线半宽 (Δλ½) | 14 nm | 12 nm | 13 nm |
    | 光学响应速度 (τS) | 90 ns | 90 ns | 500 ns |
    | 电容 (C) | 11 pF | 15 pF | 18 pF |
    | 热阻 (RθJ-PIN) | 260 °C/W (T-1¾)

    产品特点和优势


    特点:
    - 低功耗
    - 高效率
    - CMOS-MOS兼容
    - TTL兼容
    - 宽视场角
    - 选择不同的封装样式和颜色
    - 使用AlInGaP LED技术
    优势:
    - 广泛应用于低功耗电路、电信指示等领域。
    - 与多种设备和电路兼容,适用于便携式和工业设备。
    - 在典型电流输出水平下保持亮度一致,适合于关键性应用场合。

    应用案例和使用建议


    应用案例:
    这些LED灯广泛应用于便携式设备、键盘指示和电信设备的指示灯。
    使用建议:
    - 在安装过程中需注意正确的焊接温度和时间,以防止过热损坏。
    - 确保焊点在PCB上的对准位置正确,避免扭曲LED。
    - 采用正确的预热和焊接条件(如使用245°C± 5°C的焊浴温度,不超过3秒的停留时间)。

    兼容性和支持


    兼容性:
    这些LED灯可以与各种不同的电路板和组件兼容,特别是在低功耗和高频操作条件下。
    支持:
    Broadcom提供详细的焊接和处理指南,包括应用笔记AN1027和AN1142,以确保正确安装和使用这些LED灯。

    常见问题与解决方案


    常见问题:
    1. 如何避免在焊接过程中损伤LED?
    2. 什么是正确的焊接条件?
    解决方案:
    1. 使用接地的焊接工具,并确保焊铁尖端距离LED主体至少1.59 mm。
    2. 遵循推荐的焊接温度(245°C± 5°C)和停留时间(3秒),确保充分冷却后再施加机械力。

    总结和推荐


    综合评估:
    这些Broadcom HLMP系列低电流LED灯具有低功耗、高效率和宽视场角的特点,在各种应用中表现出色。特别是在便携式设备和电信设备中,这些LED灯能有效满足需求。
    推荐使用:
    我们强烈推荐使用这些LED灯,尤其是对于需要低功耗和高效率的应用。这些产品的稳定性和可靠性使它们成为众多行业领域的理想选择。

HLMP-1719-A0002参数

参数
Vf-正向电压 1.8V
透镜形状 圆形,带圆顶
波长 585nm
测试电流 2mA
显示颜色 黄色
视角 50°
透镜类型 扩散
长*宽*高 3mm*4.7mm*6.35mm
安装方式 标准安装,通孔安装
零件状态 在售
包装方式 卷带包装

HLMP-1719-A0002厂商介绍

Broadcom Inc.(博通公司)是一家全球领先的半导体公司,总部位于美国加利福尼亚州。Broadcom专注于设计、开发和提供广泛的半导体和基础设施软件解决方案,服务于数据中心、网络、软件、宽带、无线通信和工业市场。

主营产品分类包括:
1. 网络:包括以太网交换机、路由器、无线接入点等。
2. 无线通信:涉及Wi-Fi、蓝牙、GPS等无线技术。
3. 宽带:包括有线电视和宽带接入设备。
4. 工业:提供工业物联网解决方案和传感器。
5. 软件:包括网络安全、存储管理等软件产品。

应用领域广泛,包括:
- 数据中心:提供高速网络连接和存储解决方案。
- 移动设备:为智能手机、平板电脑提供无线通信技术。
- 家庭娱乐:提供宽带接入和家庭网络解决方案。
- 工业自动化:提供传感器和物联网解决方案。

Broadcom的优势在于:
- 技术创新:持续投入研发,拥有大量专利技术。
- 产品多样性:提供广泛的半导体和软件产品,满足不同市场需求。
- 客户服务:提供优质的客户支持和定制化解决方案。
- 全球布局:在全球设有研发中心和销售网络,服务全球客户。

HLMP-1719-A0002数据手册

厂牌 PDF简要描述 下载
BROADCOM 发光二极管 BROADCOM HLMP-1719-A0002 HLMP-1719-A0002数据手册
