HLMP-EG08-YZ000

产品分类: 发光二极管
厂牌: BROADCOM

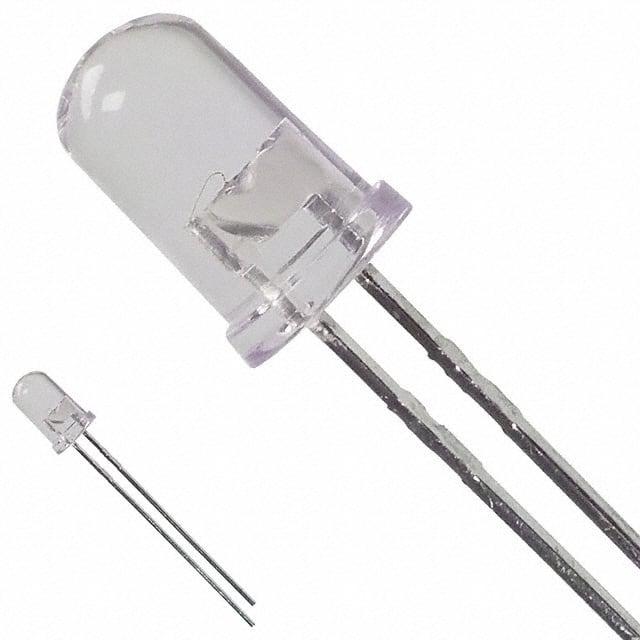

产品描述: Broadcom 红光LED, 5mm (T-1 3/4)封装, 波长626 nm, 0.5 lm, 5 x 8.71mm
供应商型号: AV-E-HLMP-EG08-YZ000
供应商: Avnet
标准整包数: 2000
BROADCOM 发光二极管 HLMP-EG08-YZ000

HLMP-EG08-YZ000概述

    高精度光学性能AlInGaP LED技术手册

    产品简介


    这些高精度光学性能的AlInGaP LED提供了卓越的光输出,在阳光下具有出色的可读性,并且极其可靠。AlInGaP LED技术在长时间内提供极其稳定的光输出。这些灯具采用了先进的光学级环氧树脂,能够在户外信号和标识应用中提供优异的高温和高湿度抗性。适用于交通管理、商业户外广告以及汽车内外照明等多种领域。

    技术参数


    - 光输出角度: 8°, 15°, 23°, 30°
    - 颜色: 590 nm琥珀色, 605 nm橙色, 615 nm红橙色, 626 nm红色
    - 最大正向电流: 50 mA
    - 最大反向电压: 5 V
    - 工作温度范围: -40°C至+100°C
    - 储存温度范围: -40°C至+100°C
    - 峰值波长: 琥珀色(590 nm), 橙色(605 nm), 红橙色(615 nm), 红色(626 nm)
    - 半宽谱线: 17 nm
    - 热阻: 240°C/W
    - 发光效率: 琥珀色(480 lm/W), 橙色(370 lm/W), 红橙色(260 lm/W), 红色(150 lm/W)

    产品特点和优势


    - 匹配交通管理标志要求的视角
    - 符合汽车和行人信号规格的颜色
    - 在户外环境中表现出色
    - 适合自动插入PC板

    应用案例和使用建议


    这些LED灯具广泛应用于交通信号、行人信号、施工区警告灯和可变信息标志等交通管理领域。此外,它们还用于商业户外广告牌和汽车内外照明。在使用时应注意保持适当的视角以确保最佳效果。对于高亮度应用,推荐使用不超过250°C的峰值温度和不超过3秒的接触时间进行焊接,避免过度应力导致的早期失效。

    兼容性和支持


    这些灯具提供了多种封装选项,便于设计师在不同的应用中灵活选择。厂商提供了详细的安装指南和技术支持,以帮助客户解决可能出现的问题。此外,对于波峰焊和其他焊接工艺,厂商也提供了详细的焊接条件和建议。

    常见问题与解决方案


    - Q: 如何避免手动剪切引脚造成的应力?
    - A: 推荐使用工具精确地成型和剪切引脚,或者在焊接后剪切引脚。这可以防止机械应力传递到LED封装。
    - Q: 如何正确处理焊接过程中的热应力?
    - A: 在PCB冷却至室温后再处理,并使用底部预热器来减少热应力。
    - Q: 波峰焊时如何保护LED?
    - A: 使用非金属材料作为对齐夹具,避免施加重量或力在LED上。避免过大的插孔直径,以免LED扭曲或插入困难。

    总结和推荐


    这款AlInGaP LED以其卓越的光输出、可靠的性能和广泛的适用性在市场上具备显著的竞争优势。无论是在交通管理还是商业户外广告领域,它都能提供出色的视觉效果。推荐所有需要高可靠性和高性能的用户选择这款LED灯具。

HLMP-EG08-YZ000参数

参数
Vf-正向电压 1.9V
透镜形状 圆形,带圆顶
波长 635nm
测试电流 20mA
显示颜色 无色,红色
视角
透镜类型 透明
长*宽*高 5mm*5mm*8.91mm
通用封装 插件
安装方式 标准安装,通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装

HLMP-EG08-YZ000厂商介绍

Broadcom Inc.(博通公司)是一家全球领先的半导体公司,总部位于美国加利福尼亚州。Broadcom专注于设计、开发和提供广泛的半导体和基础设施软件解决方案,服务于数据中心、网络、软件、宽带、无线通信和工业市场。

主营产品分类包括:
1. 网络:包括以太网交换机、路由器、无线接入点等。
2. 无线通信:涉及Wi-Fi、蓝牙、GPS等无线技术。
3. 宽带:包括有线电视和宽带接入设备。
4. 工业:提供工业物联网解决方案和传感器。
5. 软件:包括网络安全、存储管理等软件产品。

应用领域广泛,包括:
- 数据中心:提供高速网络连接和存储解决方案。
- 移动设备:为智能手机、平板电脑提供无线通信技术。
- 家庭娱乐:提供宽带接入和家庭网络解决方案。
- 工业自动化:提供传感器和物联网解决方案。

Broadcom的优势在于:
- 技术创新:持续投入研发,拥有大量专利技术。
- 产品多样性:提供广泛的半导体和软件产品,满足不同市场需求。
- 客户服务:提供优质的客户支持和定制化解决方案。
- 全球布局:在全球设有研发中心和销售网络,服务全球客户。

HLMP-EG08-YZ000数据手册

厂牌 PDF简要描述 下载
BROADCOM 发光二极管 BROADCOM HLMP-EG08-YZ000 HLMP-EG08-YZ000数据手册

HLMP-EG08-YZ000封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2000+ $ 0.3088 ¥ 2.6861
6000+ $ 0.3063 ¥ 2.6646
20000+ $ 0.3038 ¥ 2.6431
库存: 16000
起订量: 2000 增量: 2000
交货地:
最小起订量为:2000
合计: ¥ 5372.2
