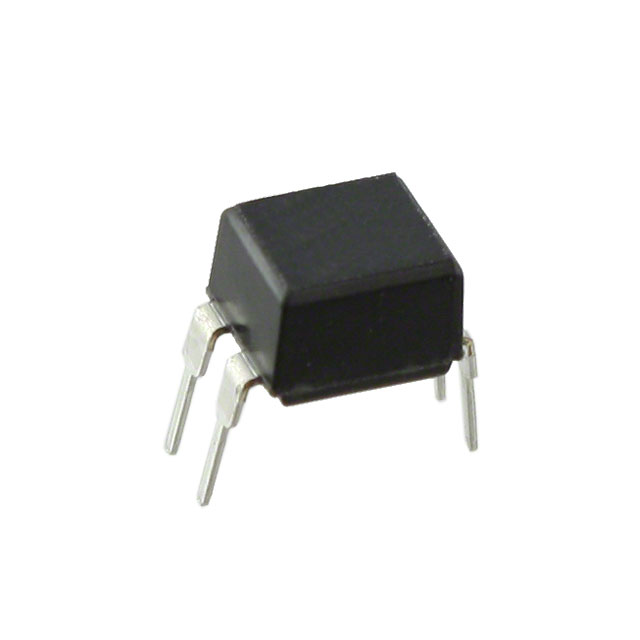

HCPL-817-00BE

产品分类: 隔离器
厂牌: BROADCOM
产品描述: 1 DIP-4 通孔安装 4.6mm*6.5mm*4.15mm
供应商型号: 14M-HCPL-817-00BE
供应商: 云汉优选
标准整包数: 1
BROADCOM 隔离器 HCPL-817-00BE

HCPL-817-00BE概述

    Broadcom HCPL-817 光耦合器技术手册

    产品简介


    Broadcom HCPL-817 是一款光电耦合器,包含一个光发射二极管(LED)光学耦合到一个光敏晶体管。它封装在标准的4针DIP封装内,提供宽引脚间距和表面贴装(SMD)两种选择。这款光电耦合器主要适用于信号传输、计算机I/O接口以及电源反馈电路等领域。由于具备高输入输出隔离电压(5000 Vrms),它能在不同电位和阻抗的电路间提供可靠的信号传输。

    技术参数


    - 基本特性:
    - 电流传输比 (CTR): 最小值为50%,在IF = 5 mA,VCE = 5V时
    - 高输入输出隔离电压: Viso = 5000 Vrms
    - 响应时间: tr(典型值)为4 µs,在VCE = 2V,IC = 2 mA,RL = 100Ω时
    - 封装形式: 双列直插封装
    - 认证:
    - UL 认证
    - CSA 认证
    - IEC/EN/DIN EN 60747-5-5 认证
    - 电气规格:
    - 存储温度范围: TS = -55°C to +125°C
    - 操作温度范围: TA = -30°C to +100°C
    - 反向输入电压: VR ≤ 6V
    - 平均正向电流: IF ≤ 50 mA
    - 集电极电流: IC ≤ 50 mA
    - 集电极功率耗散: ≤ 150 mW
    - 总功率耗散: ≤ 200 mW
    - 隔离电阻: Riso ≥ 5 × 10^10 Ω

    产品特点和优势


    HCPL-817 具有以下几个显著的优势:
    - 高隔离电压:高达5000 Vrms的隔离电压确保了可靠且安全的信号传输。
    - 快速响应时间:tr 为4 µs,使它非常适合需要高速信号处理的应用。
    - 多样化封装选项:提供宽引脚间距和表面贴装两种选择,提高了灵活性和适用性。
    - 多级电流传输比:提供了多种CTR范围选项,以满足不同的应用需求。

    应用案例和使用建议


    HCPL-817 常用于以下场景:
    - 信号传输:例如在工业控制系统中不同电位的电路之间传递信号。
    - 计算机接口:作为I/O接口的一部分。
    - 电源控制:在电源管理系统中作为反馈电路的一部分。
    使用建议:
    - 正确安装:使用无卤素焊料进行焊接,确保温度不超过设备最高承受温度。
    - 环境管理:确保设备操作在规定的温度范围内,避免过热或过冷导致的性能下降。


    兼容性和支持


    HCPL-817 符合多项安全认证标准,包括UL、CSA和IEC/EN/DIN EN 60747-5-5。该产品可与常见的电子元器件和其他设备良好兼容,可以广泛应用于各种工业和商业领域。此外,厂商提供了详尽的技术支持和维护信息,确保用户能够得到最佳的支持和服务。

    常见问题与解决方案


    - 问题: 设备安装后出现性能下降
    - 解决方案: 检查是否符合规定的安装条件,特别是焊接温度和材料的使用。
    - 问题: 信号传输不稳定
    - 解决方案: 确认接线和连接正确,检查外部干扰因素。

    总结和推荐


    HCPL-817 光电耦合器凭借其高隔离电压、快速响应时间和多样化的封装选项,非常适合在信号传输和电源管理应用中使用。其出色的性能和广泛的兼容性使其在市场上具有强大的竞争力。因此,我们强烈推荐HCPL-817用于需要高可靠性信号传输的应用场合。

HCPL-817-00BE参数

参数
数据速率 -
通道数量 1
长*宽*高 4.6mm*6.5mm*4.15mm
通用封装 DIP-4
安装方式 通孔安装
零件状态 在售
包装方式 管装
