HCMS-3906

产品分类: LED显示器件
厂牌: BROADCOM

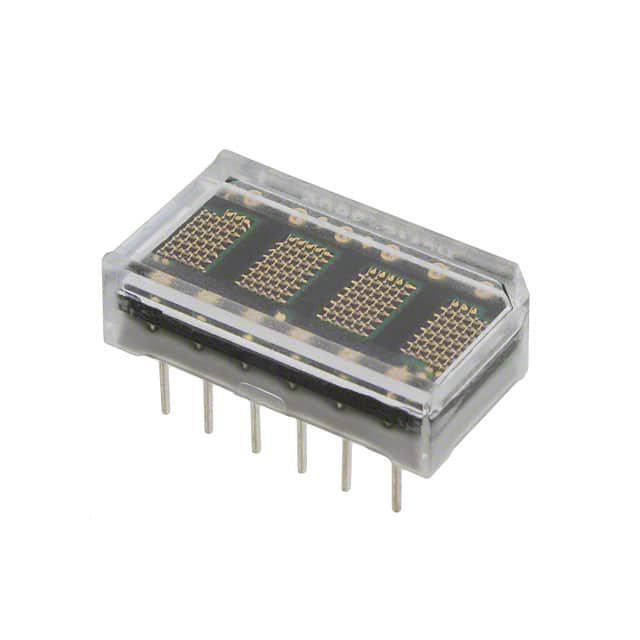

产品描述: Broadcom 4位LED数码管, 红光, 通孔安装
供应商型号: 4923182
供应商: element14
标准整包数: 1
BROADCOM LED显示器件 HCMS-3906

HCMS-3906概述

    高性能3.3V CMOS字符点阵显示器

    产品简介


    HCMS-39xx系列是一款高性能、易于使用的3.3V CMOS字符点阵显示器。该系列显示驱动器集成于CMOS集成电路内,可以直接连接到微处理器,从而简化接口。相较于HCMS-29xx系列,HCMS-39xx系列能够在更低的工作电压下运行,同时保持相同的封装尺寸和引脚排列。这种设计确保了产品的高可靠性和优良的品质,适用于多种电子设备。

    技术参数


    - 输入输出信号:
    - VLOGIC范围:3.1V至5.5V
    - VLED范围:3.1V至5.5V
    - 逻辑供电电流:HCMS-390X/396X (4字符): 0.4mA~2.5mA;HCMS-391X/397X (8字符): 0.8mA~5mA
    - LED供电电流:HCMS-390X/396X (4字符): 2.0mA~4.0mA;HCMS-391X/397X (8字符): 4.0mA~8.0mA
    - 工作温度范围:-40°C 至 +85°C
    - 绝对最大额定值:
    - 逻辑供电电压:-0.3V 至 7.0V
    - LED供电电压:-0.3V 至 5.5V
    - 环境湿度:非凝结条件下85%
    - 存储温度:-55°C 至 100°C
    - 焊接温度:260°C 下浸焊5秒;波峰焊250°C 下3秒
    - ESD保护等级:1.5kΩ, 100pF,各引脚静电放电防护等级为Class 1(0-1999V)

    产品特点和优势


    1. 易于使用:直接接口微处理器,简化系统设计。
    2. 高性能:采用低功耗CMOS技术,支持串行数据输入,便于集成。
    3. 方便控制:提供亮度调节功能,可轻松调整显示亮度。
    4. 耐用性强:采用焊锡兼容材料,可堆叠使用,适合高字符计数显示。

    应用案例和使用建议


    - 电信设备:作为显示单元使用。
    - 便携式数据输入设备:如手持式终端。
    - 医疗设备:可用于设备状态显示。
    - 工业控制设备:如工厂自动化设备的状态显示屏。
    使用建议:
    1. 在连接设备前,应遵守静电释放预防措施。
    2. 使用适当的电源管理策略以优化功耗和散热。

    兼容性和支持


    - 兼容性:该系列产品与现有的HCMS-29xx系列封装尺寸相同,可以无缝替换。
    - 支持服务:提供详尽的技术文档和售后服务支持,包括在线资源和技术咨询。

    常见问题与解决方案


    1. 问题:设备无法正常显示字符
    - 解决方案:检查逻辑和LED供电电压是否在规定范围内,确认接线无误。
    2. 问题:显示亮度不足
    - 解决方案:调整控制寄存器设置,增加脉宽调制的占空比。
    3. 问题:系统初始化失败
    - 解决方案:确保复位信号正确触发,检查所有连接线是否插接稳固。

    总结和推荐


    HCMS-39xx系列以其出色的性能、低功耗、便捷的使用方式和广泛的适用范围,在多个领域具有很高的竞争力。对于需要高稳定性和多功能性的应用场景,推荐使用该系列产品。通过合理的电源管理和正确的使用方法,可以充分发挥其优异的性能。

HCMS-3906参数

参数
字符高度 3.7mm
视角 -
接口方式 串联
触碰模式 -
显示类型 5 x 7 Dot Matrix
控制器类型 -
发光强度 2.3mcd
显示高度 -
显示尺寸 -
分辨率(pixels) -
显示模式 -
字符宽度 2.1mm
显示宽度 -
背光颜色 -
显示颜色 红色
长*宽*高 17.8mm*10.2mm*5.1mm
通用封装 DIP
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 管装

HCMS-3906厂商介绍

Broadcom Inc.(博通公司)是一家全球领先的半导体公司,总部位于美国加利福尼亚州。Broadcom专注于设计、开发和提供广泛的半导体和基础设施软件解决方案,服务于数据中心、网络、软件、宽带、无线通信和工业市场。

主营产品分类包括:
1. 网络:包括以太网交换机、路由器、无线接入点等。
2. 无线通信:涉及Wi-Fi、蓝牙、GPS等无线技术。
3. 宽带:包括有线电视和宽带接入设备。
4. 工业:提供工业物联网解决方案和传感器。
5. 软件:包括网络安全、存储管理等软件产品。

应用领域广泛,包括:
- 数据中心:提供高速网络连接和存储解决方案。
- 移动设备:为智能手机、平板电脑提供无线通信技术。
- 家庭娱乐:提供宽带接入和家庭网络解决方案。
- 工业自动化:提供传感器和物联网解决方案。

Broadcom的优势在于:
- 技术创新:持续投入研发,拥有大量专利技术。
- 产品多样性:提供广泛的半导体和软件产品,满足不同市场需求。
- 客户服务:提供优质的客户支持和定制化解决方案。
- 全球布局:在全球设有研发中心和销售网络,服务全球客户。

HCMS-3906数据手册

厂牌 PDF简要描述 下载
BROADCOM LED显示器件 BROADCOM HCMS-3906 HCMS-3906数据手册

HCMS-3906封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 292.2045
5+ ¥ 258.279
10+ ¥ 224.343
50+ ¥ 217.098
100+ ¥ 209.832
库存: 43
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 292.2
直接购买
加入购物车
