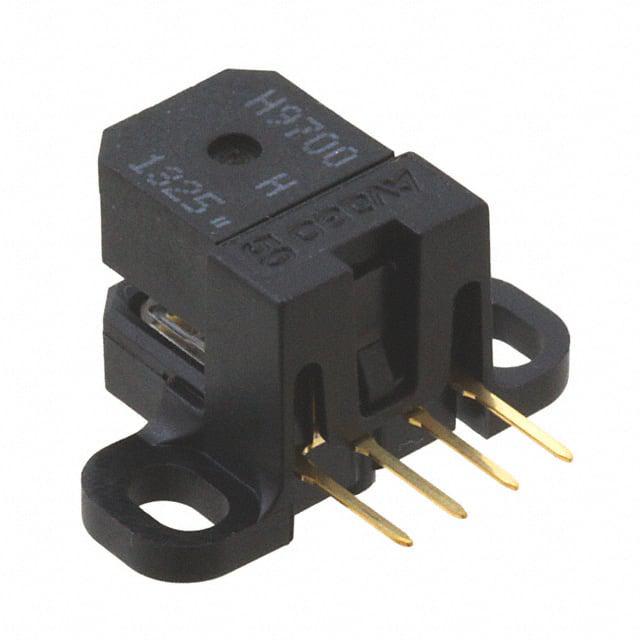

HEDS-9700#H50

产品分类: 其他传感器
厂牌: BROADCOM
产品描述: Optical Encoder Rotary Incremental Straight Digital Through Hole PC Pin 400CPR
供应商型号: AV-E-HEDS-9700#H50
供应商: Avnet
标准整包数: 50
BROADCOM 其他传感器 HEDS-9700#H50

HEDS-9700#H50概述

    HEDS-970x, HEDS-972x 系列数字输出小光机电编码模块

    1. 产品简介


    HEDS-970x 和 HEDS-972x 系列是由 Avago Technologies 生产的高精度、低成本的光电增量编码器模块。这些模块能够检测旋转或线性位置,广泛应用于打印机、绘图仪、复印机和办公自动化设备等需要精确运动检测的场合。此外,它们特别适合在温度范围为 -40°C 至 +85°C 的环境下使用。

    2. 技术参数


    - 尺寸和安装方式:小尺寸设计,提供多种安装选项(标准安装、圆形轮廓安装、背板安装等)。
    - 分辨率范围:可选多种分辨率,如 96 CPR 至 400 CPR(旋转),120 LPI 至 150 LPI(线性)。
    - 工作电压:单 5V 供电。
    - 信号兼容性:TTL 兼容。
    - 输出信号:两通道正交输出。
    - 耐受性:对径向和轴向摆动不敏感,具有一定的防护静电放电的能力。
    - 工作温度:-40°C 到 +85°C。
    - 频率响应:保证在 20 kHz 下性能,但在更高频率下仍能运行。

    3. 产品特点和优势


    - 小型化设计:占用空间小,降低了系统的整体体积。
    - 成本效益:低价格,使其适用于各种预算有限的应用。
    - 多种安装方式:提供了多种安装方式以适应不同的安装需求。
    - 宽分辨率范围:适用于多种分辨率要求,如旋转和线性位置检测。
    - 易于集成:无需信号调整,直接输出 TTL 兼容信号。
    - 高可靠性:对径向和轴向摆动不敏感,能够在较恶劣的工作环境中稳定运行。

    4. 应用案例和使用建议


    - 典型应用:用于打印机、绘图仪、复印机和办公自动化设备中,以实现精密的位置检测。
    - 使用建议:对于旋转应用,应选择适合的编码轮;对于线性应用,则选择合适的编码条。确保安装时符合制造商提供的安装公差要求,以保证最佳性能。


    5. 兼容性和支持


    - 兼容性:与大多数电子控制系统兼容,支持 TTL 信号输入。
    - 支持:供应商提供详细的安装指南和技术支持,包括焊接条件建议等。

    6. 常见问题与解决方案


    - 问题:编码器在高速运行时信号不稳定。
    - 解决办法:确保供电电压稳定,检查安装是否符合公差要求。
    - 问题:编码器在低温环境下无法正常工作。
    - 解决办法:确认供电电压在规定范围内,必要时采取额外的热管理措施。

    7. 总结和推荐


    HEDS-970x 和 HEDS-972x 系列光电编码器以其小型化设计、低成本、多种安装选项及高可靠性脱颖而出,非常适合需要精密运动检测的应用场合。其广泛的分辨率范围使得这些编码器适用于多种工业和商业设备。鉴于其卓越的性能和广泛的适用性,我们强烈推荐使用此产品。

HEDS-9700#H50参数

参数
安装方式 底座安装
零件状态 在售
包装方式 散装

HEDS-9700#H50厂商介绍

Broadcom Inc.(博通公司)是一家全球领先的半导体公司,总部位于美国加利福尼亚州。Broadcom专注于设计、开发和提供广泛的半导体和基础设施软件解决方案,服务于数据中心、网络、软件、宽带、无线通信和工业市场。

主营产品分类包括:
1. 网络:包括以太网交换机、路由器、无线接入点等。
2. 无线通信:涉及Wi-Fi、蓝牙、GPS等无线技术。
3. 宽带:包括有线电视和宽带接入设备。
4. 工业:提供工业物联网解决方案和传感器。
5. 软件:包括网络安全、存储管理等软件产品。

应用领域广泛,包括:
- 数据中心:提供高速网络连接和存储解决方案。
- 移动设备:为智能手机、平板电脑提供无线通信技术。
- 家庭娱乐:提供宽带接入和家庭网络解决方案。
- 工业自动化:提供传感器和物联网解决方案。

Broadcom的优势在于:
- 技术创新:持续投入研发,拥有大量专利技术。
- 产品多样性:提供广泛的半导体和软件产品,满足不同市场需求。
- 客户服务:提供优质的客户支持和定制化解决方案。
- 全球布局:在全球设有研发中心和销售网络,服务全球客户。

HEDS-9700#H50数据手册

厂牌 PDF简要描述 下载
BROADCOM 其他传感器 BROADCOM HEDS-9700#H50 HEDS-9700#H50数据手册

HEDS-9700#H50封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
50+ $ 11.0738 ¥ 96.3416
150+ $ 10.9852 ¥ 95.5709
500+ $ 10.8966 ¥ 94.8002
库存: 50
起订量: 50 增量: 50
交货地:
最小起订量为:50
合计: ¥ 4817.08
