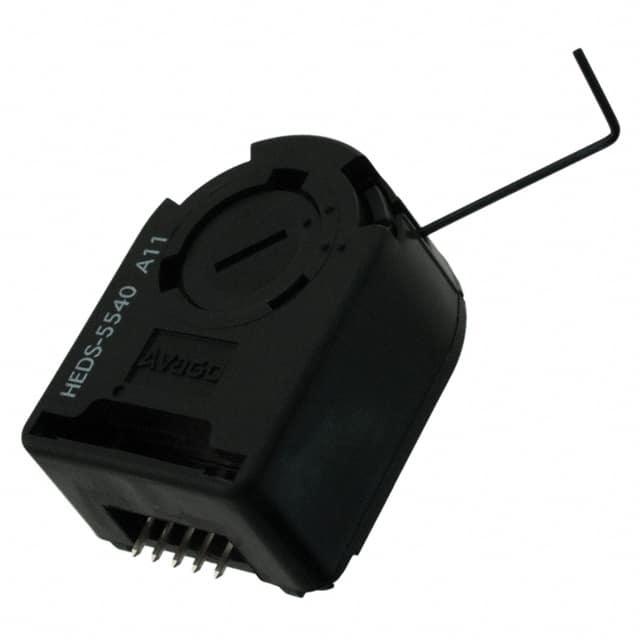

HEDS-5540#A11

产品分类: 其他传感器
厂牌: BROADCOM
产品描述: Broadcom 光电编码器, 5V 直流电源, 增量读数
供应商型号: 14M-HEDS-5540#A11
供应商: 云汉优选
标准整包数: 1
BROADCOM 其他传感器 HEDS-5540#A11

HEDS-5540#A11概述

    HEDM-55xx/560x & HEDS-55xx/56xx 光学编码器技术手册

    1. 产品简介


    产品类型:光学增量编码器
    主要功能:将旋转运动转换为数字输出信号,用于高分辨率、低功耗和易组装的应用。
    应用领域:广泛应用于打印机、绘图仪、磁带驱动器、定位台、自动处理设备等领域。

    2. 技术参数


    | 参数 | 规格 |

    | 工作温度 | -40°C 至 100°C |
    | 存储温度 | -40°C 至 100°C(HEDS系列);-40°C 至 70°C(HEDM系列) |
    | 供电电压 | 4.5 V 至 5.5 V |
    | 输出电流 | 每通道 -1.0 mA 至 5.0 mA |
    | 转速 | 最大 30,000 RPM |
    | 加速度 | 最大 250,000 rad/sec² |
    | 计数频率 | 100 kHz(但可操作于更高频率) |

    3. 产品特点和优势


    - 快速组装:无需复杂的安装步骤,简化了装配过程。
    - 高可靠性:采用金属或薄膜码轮,确保长期稳定性。
    - 低成本:适用于高量生产应用,价格实惠。
    - 高分辨率:可达1024 CPR,满足精密控制需求。
    - 小尺寸:适应多种电机安装要求,尤其适合大型电机。

    4. 应用案例和使用建议


    - 典型应用:广泛用于工业自动化、打印机、绘图仪等设备中。
    - 使用建议:
    - 在安装时建议使用指定的对齐销或对齐工具,确保精确对准。
    - 使用推荐的2.7 kΩ拉拔电阻,以提高上升时间,特别是在高频应用中。
    - 保持编码器周围环境清洁,避免灰尘干扰。

    5. 兼容性和支持


    - 兼容性:设计与多种处理器兼容,如HCTL-20xx、HCTL-1100。
    - 支持服务:Avago技术支持团队提供帮助,可通过当地销售代表咨询更多信息。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 编码器输出不稳定 | 检查接线和拉拔电阻是否正确安装。 |
    | 转动方向错误 | 确认码轮的旋转方向是否符合预期。 |
    | 读取精度不足 | 校正码轮与光发射器的对准误差,检查连接和电源。 |

    7. 总结和推荐


    总体评价:HEDM-55xx/560x 和 HEDS-55xx/56xx 光学编码器以其高性价比、易于安装和广泛应用的特点,在工业自动化和精密控制领域表现出色。虽然不推荐用于安全关键系统,但对于大部分工业应用来说是理想的选择。因此,我们强烈推荐这些产品。

HEDS-5540#A11参数

参数
长*宽*高 41.1mm(宽度)*30mm(高度)
安装方式 底座安装
零件状态 在售
包装方式 散装
