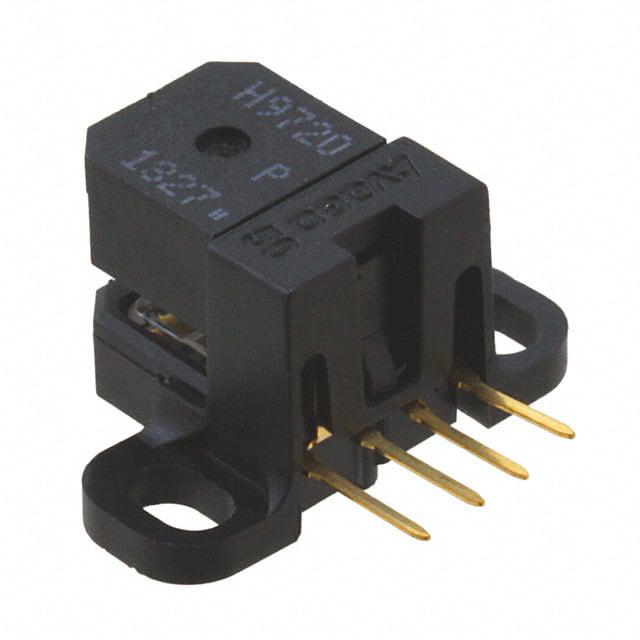

HEDS-9720#P50

产品分类: 其他传感器
厂牌: BROADCOM
产品描述: Optical Encoder Linear Incremental Straight Digital Through Hole PC Pin
供应商型号: AV-E-HEDS-9720#P50
供应商: Avnet
标准整包数: 50
BROADCOM 其他传感器 HEDS-9720#P50

HEDS-9720#P50概述

    HEDS-970x, HEDS-972x 系列数字输出小型光学编码器模块

    产品简介


    HEDS-970x 和 HEDS-972x 系列是高性能、低成本的光学增量编码器模块。这些模块可以与码轮或码带配合使用,用于检测旋转或线性位置。HEDS-970x 和 HEDS-972x 模块由一个透镜式LED光源和一个集成检测IC封装在一个小型C形塑料壳体内组成。由于高度准直的光源和独特的光电探测器阵列,该模块对安装对齐误差具有极高的容忍度。

    技术参数


    - 供电电压: 4.5 V 至 5.5 V
    - 输出电流: -1.0 mA 至 5 mA
    - 输出波形: TTL兼容
    - 脉宽: 180°e
    - 通道数量: 双通道正交输出(Channel A 和 Channel B)
    - 分辨率选项: K(96 CPR)、C(100 CPR)、D(192 CPR)、E(200 CPR)、F(256 CPR)、G(360 CPR)、H(400 CPR);线性模式下:L(120 LPI)、M(127 LPI)、P(150 LPI)
    - 工作温度范围: -40°C 至 +85°C
    - 存储温度范围: -40°C 至 +85°C
    - 最大焊接温度: 260°C,时间不超过5秒

    产品特点和优势


    1. 小尺寸:紧凑的设计使其适用于空间有限的应用。
    2. 低功耗:采用单一5V电源供电,有效降低能耗。
    3. 多种安装方式:标准、背板安装、圆角设计等多种选择,适应不同需求。
    4. 广泛的工作范围:-40°C 至 +85°C 的工作温度范围,适合各种恶劣环境。
    5. 无信号调节需求:简化了安装和调试过程。
    6. 宽泛的分辨率选择:提供了从96 CPR到400 CPR的多种分辨率,满足不同应用需求。
    7. 双通道正交输出:提供更精确的位置检测能力。

    应用案例和使用建议


    HEDS-970x 和 HEDS-972x 模块广泛应用于打印机、绘图仪、复印机和办公自动化设备等场景中。例如,在打印机制作过程中,这些模块可以用于检测纸张运动和校正纸张对齐。
    为了确保最佳性能,建议在使用时:
    - 尽量保持模块安装位置的对齐精度。
    - 遵循推荐的焊接条件,确保焊接质量。
    - 注意避免静电放电,以防止损坏模块。

    兼容性和支持


    - 兼容性: 模块支持标准5V供电,TTL兼容,可直接与现有系统连接。
    - 制造商支持: 厂商提供了详尽的焊接条件和安装指导,以确保模块能够稳定运行。

    常见问题与解决方案


    1. Q: 模块无法正常工作怎么办?
    - A: 确认供电电压是否在4.5V至5.5V之间,检查模块是否正确连接,且焊接过程中未受损。
    2. Q: 模块输出不稳定?
    - A: 检查是否存在电磁干扰,确认周围环境没有强磁场影响。同时检查安装位置是否符合规范。
    3. Q: 模块过热?
    - A: 确认模块工作温度是否超出-40°C 至 +85°C 范围,确认焊接温度是否控制在260°C以内。

    总结和推荐


    HEDS-970x 和 HEDS-972x 模块以其高性能、低成本、多种安装选项和宽泛的工作范围,在众多应用中表现优异。它们的小尺寸和广泛的分辨率选择使其成为许多工业和消费电子产品的理想选择。鉴于其出色的可靠性和易于安装的特点,我们强烈推荐使用此产品。

HEDS-9720#P50参数

参数
安装方式 底座安装
零件状态 在售
包装方式 散装

HEDS-9720#P50厂商介绍

Broadcom Inc.(博通公司)是一家全球领先的半导体公司,总部位于美国加利福尼亚州。Broadcom专注于设计、开发和提供广泛的半导体和基础设施软件解决方案,服务于数据中心、网络、软件、宽带、无线通信和工业市场。

主营产品分类包括:
1. 网络:包括以太网交换机、路由器、无线接入点等。
2. 无线通信:涉及Wi-Fi、蓝牙、GPS等无线技术。
3. 宽带:包括有线电视和宽带接入设备。
4. 工业:提供工业物联网解决方案和传感器。
5. 软件:包括网络安全、存储管理等软件产品。

应用领域广泛,包括:
- 数据中心:提供高速网络连接和存储解决方案。
- 移动设备:为智能手机、平板电脑提供无线通信技术。
- 家庭娱乐:提供宽带接入和家庭网络解决方案。
- 工业自动化:提供传感器和物联网解决方案。

Broadcom的优势在于:
- 技术创新:持续投入研发,拥有大量专利技术。
- 产品多样性:提供广泛的半导体和软件产品,满足不同市场需求。
- 客户服务:提供优质的客户支持和定制化解决方案。
- 全球布局:在全球设有研发中心和销售网络,服务全球客户。

HEDS-9720#P50数据手册

厂牌 PDF简要描述 下载
BROADCOM 其他传感器 BROADCOM HEDS-9720#P50 HEDS-9720#P50数据手册

HEDS-9720#P50封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
50+ $ 11.055 ¥ 96.1785
150+ $ 10.9666 ¥ 95.4091
500+ $ 10.8781 ¥ 94.6396
库存: 350
起订量: 50 增量: 50
交货地:
最小起订量为:50
合计: ¥ 4808.92
