HEDM-5500#B12

产品分类: 编解码器
厂牌: BROADCOM
产品描述: 4.5V 5.5V(DC) 底座安装
供应商型号: HEDM-5500#B12
供应商: 国内现货
标准整包数: 1
BROADCOM 编解码器 HEDM-5500#B12

HEDM-5500#B12概述


    产品简介

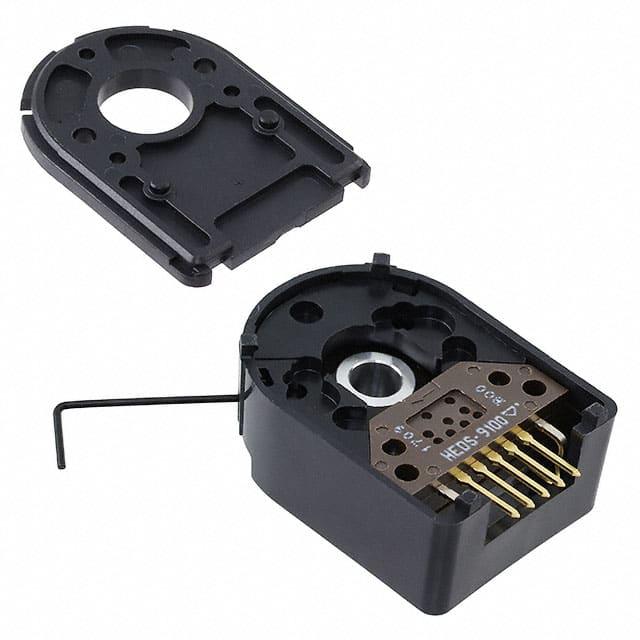

    HEDM-55xx/56xx & HEDS-55xx/56xx 光学编码器
    HEDM-55xx/56xx 和 HEDS-55xx/56xx 是高可靠性、低成本的光电增量编码器,适用于两通道和三通道应用。这些编码器以高分辨率和易于组装为特点,被广泛应用于各类需要精确运动检测的场景。

    技术参数


    - 温度范围: -40°C 到 100°C
    - 供电电压: 4.5V 至 5.5V
    - 信号输出: 两个正交波形输出(两通道),可选第三通道指数输出(三通道)
    - 脉冲宽度误差: ±5°e (HEDM-55xx/56xx)
    - 状态宽度误差: ±10°e (HEDM-55xx/56xx)
    - 相位误差: ±2°e (HEDM-55xx/56xx)
    - 位置误差: ±10 分钟角
    - 周期误差: ±3°e
    - 输出频率: 最高 100kHz,但可操作在更高频率下

    产品特点和优势


    1. 易于组装: 高度集成设计使得安装简便快捷。
    2. 高分辨率: 支持高达 1024 CPR(每转计数)。
    3. 低功耗: 单 5V 电源供电,功耗低。
    4. TTL 兼容: 兼容 TTL 逻辑电平,适合各类数字电路。
    5. 耐用性强: 防尘硅橡胶盖提供额外保护。
    6. 成本效益高: 低成本,高性能,适合大批量生产。

    应用案例和使用建议


    这些编码器广泛应用于打印机、绘图仪、磁带驱动器、定位台和自动处理机等高产量设备。在实际应用中,例如:
    - 打印机: 使用编码器实现纸张进给和打印头移动的精确定位。
    - 绘图仪: 实现绘图头的精准运动控制。
    - 磁带驱动器: 用于记录磁带的读写头定位。
    - 定位台: 通过精密的反馈控制来实现工件的准确定位。
    使用建议:
    - 在高频率应用中,建议增加 2.7kΩ 拉高电阻以提高信号上升时间。
    - 确保电机轴长度符合要求,以避免编码器输出误差超出规范。

    兼容性和支持


    这些编码器与多种电机和其他电子设备兼容。厂商提供了详细的应用手册和组装指南,确保用户可以轻松地进行安装和调试。此外,如有任何技术支持需求,可以通过联系当地 Avago 销售代表获取帮助。

    常见问题与解决方案


    1. 问题: 输出信号不稳定。
    - 解决方案: 检查拉高电阻是否正确安装且靠近编码器。
    2. 问题: 编码器无法正常工作。
    - 解决方案: 确认供电电压是否在推荐范围内,检查所有连接是否牢固。
    3. 问题: 定位误差过大。
    - 解决方案: 确保编码器与电机轴对齐良好,安装时遵循推荐的对齐方法。

    总结和推荐


    HEDM-55xx/56xx 和 HEDS-55xx/56xx 是高性能的光学增量编码器,具备易于组装、高分辨率和低成本等特点。它们特别适用于大批量生产和高精度运动控制系统。推荐在需要高精度和可靠性的场合使用,如工业自动化、医疗设备和科学仪器等领域。
    总之,这些编码器凭借其卓越的性能和广泛的适用性,在市场上具有显著的竞争优势,是高精度运动控制系统不可或缺的一部分。

HEDM-5500#B12参数

参数
输入数量 -
输出数量 -
传播延迟时间 -
低电平输出电流 -
高电平输出电流 -
最大工作供电电压 5.5V(DC)
最小工作供电电压 4.5V
安装方式 底座安装
零件状态 在售
包装方式 散装

HEDM-5500#B12厂商介绍

Broadcom Inc.(博通公司)是一家全球领先的半导体公司,总部位于美国加利福尼亚州。Broadcom专注于设计、开发和提供广泛的半导体和基础设施软件解决方案,服务于数据中心、网络、软件、宽带、无线通信和工业市场。

主营产品分类包括:
1. 网络:包括以太网交换机、路由器、无线接入点等。
2. 无线通信:涉及Wi-Fi、蓝牙、GPS等无线技术。
3. 宽带:包括有线电视和宽带接入设备。
4. 工业:提供工业物联网解决方案和传感器。
5. 软件:包括网络安全、存储管理等软件产品。

应用领域广泛,包括:
- 数据中心:提供高速网络连接和存储解决方案。
- 移动设备:为智能手机、平板电脑提供无线通信技术。
- 家庭娱乐:提供宽带接入和家庭网络解决方案。
- 工业自动化:提供传感器和物联网解决方案。

Broadcom的优势在于:
- 技术创新:持续投入研发,拥有大量专利技术。
- 产品多样性:提供广泛的半导体和软件产品,满足不同市场需求。
- 客户服务:提供优质的客户支持和定制化解决方案。
- 全球布局:在全球设有研发中心和销售网络,服务全球客户。

HEDM-5500#B12数据手册

厂牌 PDF简要描述 下载
BROADCOM 编解码器 BROADCOM HEDM-5500#B12 HEDM-5500#B12数据手册

HEDM-5500#B12封装设计

查看详情并下载
Symbol
Footprint
3D Model
