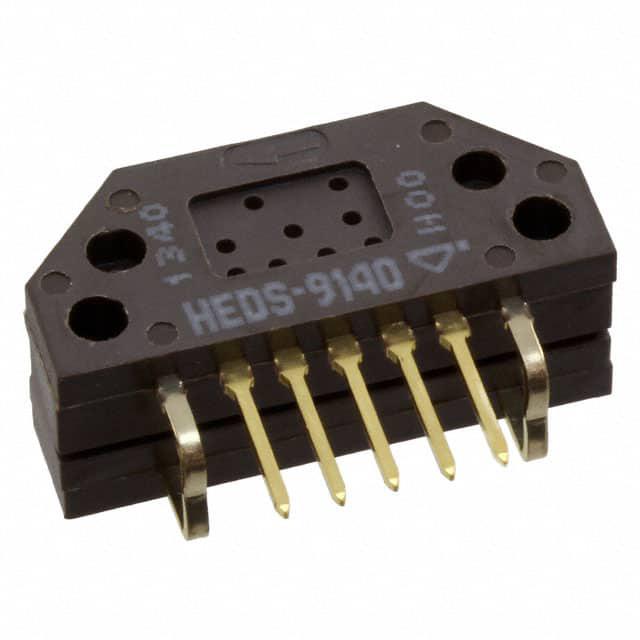

HEDS-9140#H00

产品分类: 其他传感器
厂牌: BROADCOM
产品描述: Optical Encoder Rotary Incremental Straight Digital Through Hole PC Pin 400CPR
供应商型号: 630-HEDS-9140-H00
供应商: Mouser
标准整包数: 1
BROADCOM 其他传感器 HEDS-9140#H00

HEDS-9140#H00概述


    产品简介


    产品名称:HEDS-9040 和 HEDS-9140 系列三通道光学增量编码器模块
    产品类型:编码器模块
    主要功能:
    - 两通道正交输出,带索引脉冲
    - 最高分辨率为2000 CPR(每转计数)
    - 具有高分辨率检测旋转位置的功能
    - 内置LED光源和检测IC
    - 适用于低成本、高集成度的应用
    应用领域:
    - 打印机
    - 绘图仪
    - 磁带驱动器
    - 工业自动化设备
    - 工厂自动化设备

    技术参数


    - 分辨率:最高2000 CPR
    - 工作温度范围:-40°C 至 100°C
    - 输入电压:单5V供电
    - 电气特性:TTL兼容
    - 输出信号:两个正交通道A、B及一个索引通道I
    - 引脚尺寸:0.025英寸方形引脚,间距为0.1英寸
    - 最大计数频率:100kHz
    - 脉宽误差:±30°e
    - 逻辑状态宽度误差:±50°e
    - 相位误差:±15°e
    - 指数脉冲宽度:40°e至140°e

    产品特点和优势


    - 低成本:该系列编码器在保证性能的同时保持了较低的成本,适用于大规模生产。
    - 易安装:小尺寸设计使得安装过程变得简便快捷。
    - 无需调整:出厂前已进行信号校准,确保输出稳定可靠。
    - 高精度:分辨率高达2000 CPR,适合高精度测量需求。
    - 兼容性强:TTL兼容性使得该产品可以广泛应用于各类电路中。

    应用案例和使用建议


    应用案例
    HEDS-9040 和 HEDS-9140 编码器模块被广泛应用在各种自动化设备中。例如,在打印机中用于控制纸张进给速度,在工业自动化设备中用于监测旋转角度。
    使用建议
    1. 在安装过程中需注意引脚对齐,以避免信号失真。
    2. 安装时需参考提供的示意图进行精确定位,确保轴向和径向公差满足要求。
    3. 建议选择合适的拉线电阻器以保障信号传输稳定性。
    4. 需考虑工作环境温度的影响,确保在极端条件下仍能正常工作。

    兼容性和支持


    - 兼容性:该产品可与标准TTL接口兼容,适用于多种自动化控制系统。
    - 支持:生产商提供详细的技术文档和装配指导,便于用户快速上手和调试。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 设备无法正常运行 | 检查电源连接是否正确,确保输入电压符合要求 |
    | 信号不稳定 | 确认所有接地点接触良好,检查是否有短路或开路现象 |
    | 设备无法产生正确的脉冲信号 | 确认模块是否已正确安装,检查光电轮是否正常旋转 |
    | 模块温度异常导致性能下降 | 调整工作环境,确保温度不超过指定范围 |

    总结和推荐


    总结:HEDS-9040 和 HEDS-9140 是一款高性价比的三通道光学增量编码器模块,具有高分辨率、低成本、易于安装等特点。产品适用于广泛的自动化设备应用,如打印机、工业自动化等。
    推荐:鉴于其高性能和易用性,我们强烈推荐这款产品给需要高精度旋转位置检测的工程师和技术爱好者。如果你正在寻找一种可靠的解决方案来提高自动化系统的效率和准确性,HEDS-9040 和 HEDS-9140 将是一个非常不错的选择。
