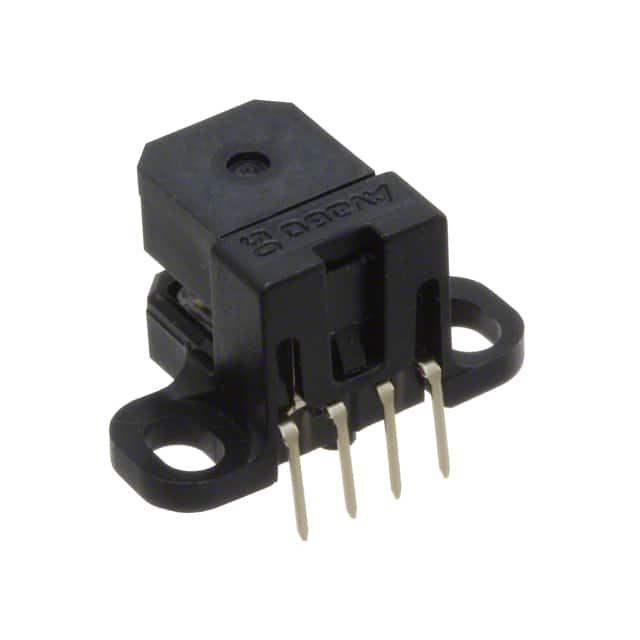

HEDS-9700#E50

产品分类: 其他传感器
厂牌: BROADCOM
产品描述: Optical Encoder Rotary Incremental Straight Digital Through Hole PC Pin 200CPR
供应商型号: AV-E-HEDS-9700#E50
供应商: Avnet
标准整包数: 50
BROADCOM 其他传感器 HEDS-9700#E50

HEDS-9700#E50概述


    产品简介


    HEDS-9700和HEDS-9720系列是高性能且成本低廉的光学增量编码器模块,由Avago Technologies(现为Broadcom的一部分)生产。这些模块主要用于检测旋转或线性位置,并适用于打印机、绘图仪、复印机以及办公自动化设备等应用。由于采用了高度准直的光源和独特的光电探测器阵列,HEDS-9700和HEDS-20系列能够极大地提高安装对准的容差,因此在各种应用环境中表现优秀。

    技术参数


    尺寸和封装
    - 封装:小尺寸的C形塑料包装,易于焊接。
    - 接触引脚中心间距:2.54毫米(0.1英寸)。
    - 轴旋转半径(光学半径):11毫米。
    - 可选封装类型:标准(带基板)、圆形轮廓(带基板)、背板(背板安装)、标准带支柱、无腿(基板安装)、背板带支柱等。
    电气特性
    - 电源电压:4.5至5.5伏特,最大负载电容:3.2千欧姆。
    - 工作频率:20kHz,特殊条件下可达到30kHz。
    - 信号处理:双通道正交输出,TTL兼容。
    - 供电方式:单5伏直流电源。
    - 工作温度范围:-40°C至+85°C。
    其他
    - 安装选项:提供多种安装选项,如标准、圆形轮廓、背板等。
    - 外形尺寸:取决于不同的安装选项。

    产品特点和优势


    - 小巧轻便:小尺寸设计使得其易于集成到各种设备中。
    - 低功耗低成本:高性价比设计使其成为众多应用的理想选择。
    - 广泛的分辨率范围:支持多种分辨率选项,满足不同需求。
    - 双通道正交输出:提供两个相位差90度的数字输出,非常适合于精确的位置控制。
    - 环境适应性强:宽广的工作温度范围和低电压输入特性,确保在不同环境下都能稳定运行。
    - 抗干扰能力强:不受轴向和径向间隙的影响,具有很高的环境耐受性。

    应用案例和使用建议


    HEDS-9700和HEDS-9720系列的应用实例包括打印机、绘图仪、复印机以及办公自动化设备。例如,在打印机中,这些编码器可用于检测纸张的运动状态;在绘图仪中,则用于控制笔的移动轨迹。针对不同的应用环境,建议根据具体要求选择合适的分辨率选项和安装方式。

    兼容性和支持


    - 兼容性:HEDS-9700和HEDS-9720系列可以与各种类型的电机和传感器协同工作,广泛应用于工业自动化和消费电子产品中。
    - 支持:Avago Technologies提供详尽的技术文档和支持服务,包括波峰焊条件和安装指南等,以确保产品顺利安装并长期稳定运行。

    常见问题与解决方案


    - 问题:如何避免静电放电损坏?
    - 解决方案:遵循正常的处理预防措施,避免直接接触引脚并采用防静电袋存储产品。

    - 问题:哪些分辨率选项可用?
    - 解决方案:联系厂家获取详细信息,常见的分辨率选项包括96 CPR、100 CPR、192 CPR等。

    - 问题:如何正确安装产品?
    - 解决方案:遵循推荐的焊接条件,确保引脚在规定时间内完成焊接,避免过热导致损坏。

    总结和推荐


    HEDS-9700和HEDS-9720系列编码器以其小巧轻便、低功耗低成本、高精度正交输出以及广泛的分辨率选择而著称。这些特性使其成为市场上极具竞争力的产品,尤其适合应用于打印机、绘图仪和办公自动化设备中。总体而言,我们强烈推荐使用这些编码器模块,特别是对于那些需要高精度和可靠性控制的应用场合。

HEDS-9700#E50参数

参数
长*宽*高 11mm*11mm*11mm
安装方式 底座安装
零件状态 在售
包装方式 散装

HEDS-9700#E50厂商介绍

Broadcom Inc.(博通公司)是一家全球领先的半导体公司,总部位于美国加利福尼亚州。Broadcom专注于设计、开发和提供广泛的半导体和基础设施软件解决方案,服务于数据中心、网络、软件、宽带、无线通信和工业市场。

主营产品分类包括:
1. 网络:包括以太网交换机、路由器、无线接入点等。
2. 无线通信:涉及Wi-Fi、蓝牙、GPS等无线技术。
3. 宽带:包括有线电视和宽带接入设备。
4. 工业:提供工业物联网解决方案和传感器。
5. 软件:包括网络安全、存储管理等软件产品。

应用领域广泛,包括:
- 数据中心:提供高速网络连接和存储解决方案。
- 移动设备:为智能手机、平板电脑提供无线通信技术。
- 家庭娱乐:提供宽带接入和家庭网络解决方案。
- 工业自动化:提供传感器和物联网解决方案。

Broadcom的优势在于:
- 技术创新:持续投入研发,拥有大量专利技术。
- 产品多样性:提供广泛的半导体和软件产品,满足不同市场需求。
- 客户服务:提供优质的客户支持和定制化解决方案。
- 全球布局:在全球设有研发中心和销售网络,服务全球客户。

HEDS-9700#E50数据手册

厂牌 PDF简要描述 下载
BROADCOM 其他传感器 BROADCOM HEDS-9700#E50 HEDS-9700#E50数据手册

HEDS-9700#E50封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
50+ $ 12.4375 ¥ 108.2063
100+ $ 11.4204 ¥ 99.3575
200+ $ 10.0368 ¥ 87.3202
600+ $ 9.6186 ¥ 83.6818
库存: 200
起订量: 50 增量: 50
交货地:
最小起订量为:50
合计: ¥ 5410.31
