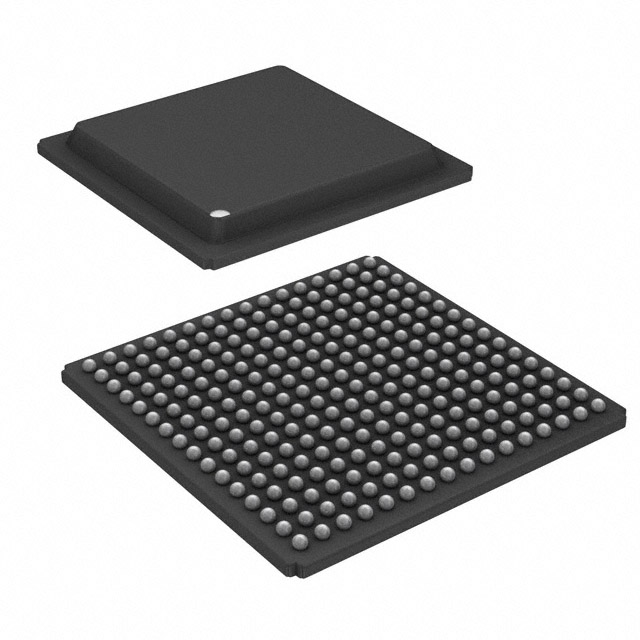

PCI 9056-BA66BI G

产品分类: 其他接口芯片
厂牌: BROADCOM
产品描述: PCI Bus Mastering I/O Accelerator 256-Pin FBGA
供应商型号:
供应商:
标准整包数: 0
BROADCOM 其他接口芯片 PCI 9056-BA66BI G

PCI 9056-BA66BI G概述


    产品简介


    PCI 9056 是一款高性能的32位、66MHz总线主控输入输出加速器,特别适用于摩托罗拉(Motorola)PowerQUICC系列处理器及通用的32位、66MHz本地总线设计。这款产品广泛应用于嵌入式系统、通信设备、网络设备、工业控制等领域,能够显著提升系统的性能和效率。

    技术参数


    - 接口支持: PCI 32位,66MHz;符合PCI r2.2规范。
    - 本地总线支持: 32位,66MHz。
    - 数据传输速度: 零等待状态下,PCI总线峰值可达264 MB/s;本地总线峰值可达264 MB/s。
    - DMA通道: 支持两个独立的DMA通道,提供块模式和散集模式的数据传输。
    - I/O操作: 支持零等待状态的数据传输、直接主模式数据传输、直接从模式数据传输等功能。
    - 中断管理: 支持7个外部主设备,具有灵活的中断信号配置选项。
    - 电源管理: 支持多种电源状态(D0, D1, D2, D3HOT, D3COLD),并可生成D3COLD状态下的电源管理事件(PME)。
    - 热插拔支持: 符合PICMG 2.1 r2.0标准,支持热插拔硅芯片。
    - 环境温度: 工业级温度范围(-40°C至+85°C)。

    产品特点和优势


    PCI 9056 的主要优势在于其卓越的性能和灵活性。它采用了PLX公司的领先技术——Data Pipe架构,能够实现无限制的数据突发传输,极大地提高了系统的数据处理能力。此外,该产品还具备强大的电源管理和热插拔支持功能,使其在多种复杂环境下都能稳定运行。
    - 高数据吞吐量: 零等待状态下高达264 MB/s的数据传输速率,确保了高效的数据处理。
    - 灵活性和扩展性: 支持3种不同的本地总线模式(M模式、C模式、J模式),便于不同类型的处理器和设备的连接。
    - 电源管理功能: 具备多种电源状态支持,并能生成D3COLD状态下的电源管理事件(PME),适应现代绿色计算的需求。
    - 易用性: 通过PICMG 2.1 r2.0标准的支持,使得产品在热插拔场景下的使用更加便捷和安全。

    应用案例和使用建议


    应用场景
    - 通信设备: 用于高速路由器/交换机、帧中继适配器、WAN/LAN控制器和调制解调卡等设备的设计。
    - 工业控制: 在网络交换机/路由器、打印机引擎、机顶盒、工业设备等方面也有广泛应用。
    - 热插拔应用: 适用于CompactPCI适配器,特别是在电信和网络应用中,例如WAN/LAN控制器、调制解调卡、帧中继适配器等。
    使用建议
    1. 电源管理设置: 为了确保设备在各种电源状态下的正常运行,建议开发者正确配置电源管理设置,尤其是针对D3COLD状态下的PME生成。
    2. 本地总线选择: 在设计过程中,根据具体的硬件需求选择合适的本地总线模式(M、C或J模式),以最大化数据传输效率。
    3. 调试工具使用: 使用PLX提供的开发工具包(SDK-LITE和SDK-PRO),可以快速搭建开发环境,提高开发效率。

    兼容性和支持


    - 兼容性: 与Motorola PowerQUICC系列处理器兼容,同时支持两种标准的本地总线模式(C和J模式),适合多种不同类型的处理器和设备。
    - 技术支持: PLX公司提供了丰富的软件开发工具包(SDK)和快速开发套件(RDK),帮助开发者降低开发风险,缩短产品上市时间。

    常见问题与解决方案


    - 问题: 设备在热插拔过程中无法正常启动。
    - 解决办法: 确保正确的电源管理和热插拔配置,参考PLX的技术手册,正确设置Bias Voltage和Early Power支持。

    - 问题: 数据传输过程中出现丢包现象。
    - 解决办法: 检查本地总线和PCI总线之间的同步设置,调整DMA通道的配置,以优化数据传输效率。

    总结和推荐


    总体而言,PCI 9056 是一款性能优异、高度灵活且易于集成的高性能输入输出加速器。其卓越的电源管理和热插拔支持,使其在多种应用场景中表现出色。对于需要高性能数据传输和可靠电源管理的应用,我们强烈推荐使用PCI 9056。

PCI 9056-BA66BI G参数

参数
长*宽*高 17mm*17mm*1.76mm
通用封装 PBGA-256
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 散装,托盘

PCI 9056-BA66BI G厂商介绍

Broadcom Inc.(博通公司)是一家全球领先的半导体公司,总部位于美国加利福尼亚州。Broadcom专注于设计、开发和提供广泛的半导体和基础设施软件解决方案,服务于数据中心、网络、软件、宽带、无线通信和工业市场。

主营产品分类包括:
1. 网络:包括以太网交换机、路由器、无线接入点等。
2. 无线通信:涉及Wi-Fi、蓝牙、GPS等无线技术。
3. 宽带:包括有线电视和宽带接入设备。
4. 工业:提供工业物联网解决方案和传感器。
5. 软件:包括网络安全、存储管理等软件产品。

应用领域广泛,包括:
- 数据中心:提供高速网络连接和存储解决方案。
- 移动设备:为智能手机、平板电脑提供无线通信技术。
- 家庭娱乐:提供宽带接入和家庭网络解决方案。
- 工业自动化:提供传感器和物联网解决方案。

Broadcom的优势在于:
- 技术创新:持续投入研发,拥有大量专利技术。
- 产品多样性:提供广泛的半导体和软件产品,满足不同市场需求。
- 客户服务:提供优质的客户支持和定制化解决方案。
- 全球布局:在全球设有研发中心和销售网络,服务全球客户。

PCI 9056-BA66BI G数据手册

厂牌 PDF简要描述 下载
BROADCOM 其他接口芯片 BROADCOM PCI 9056-BA66BI G PCI 9056-BA66BI G数据手册

PCI 9056-BA66BI G封装设计

查看详情并下载
Symbol
Footprint
3D Model
