HFBR-4501

产品分类: 光纤连接器
厂牌: BROADCOM
产品描述: Conn POF Simplex PL Crimp ST Cable Mount
供应商型号: 516-1889-ND
供应商: Digi-Key
标准整包数: 8500

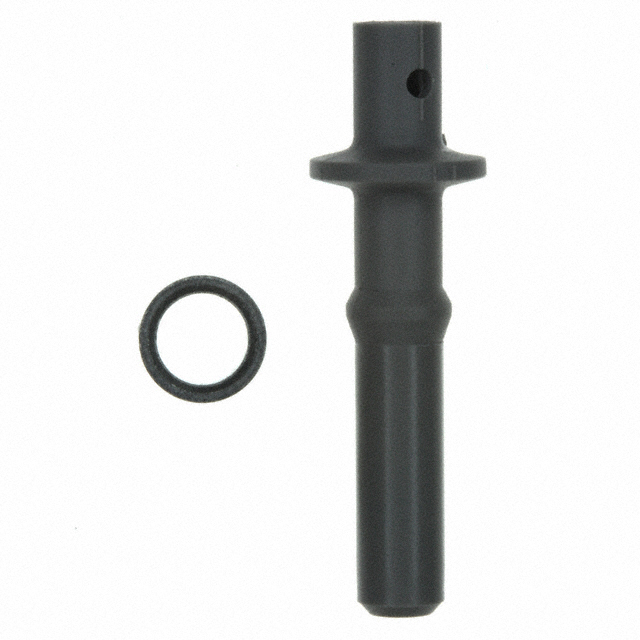

BROADCOM 光纤连接器 HFBR-4501

HFBR-4501概述

    高质量文章:塑料光纤(POF)电缆及其配件的技术手册

    一、产品简介


    塑料光纤(Plastic Optical Fiber, POF)电缆是一种基于聚甲基丙烯酸甲酯(PMMA)或类似材料制成的光纤连接解决方案。其独特的低损耗特性和广泛的工作温度范围使其成为工业数据链路、工厂自动化、通信系统及高电压隔离等领域的重要选择。本手册重点介绍了HFBR-R/EXXYYYZ系列塑料光纤电缆和配件,包括标准损耗POF和超低损耗POF选项。
    这些电缆适用于以下领域:
    - 工厂自动化与控制系统
    - 板对板及机架到机架的数据连接
    - 电信交换系统
    - 计算机与外设之间的高速数据传输
    - 专有局域网(LAN)
    - 数字化视频信号传输
    - 医疗仪器数据传输
    - 抗雷击和瞬态电压防护

    二、技术参数


    以下是HFBR-R/EXXYYYZ系列塑料光纤电缆的核心技术规格:
    | 参数 | 类型 | 最小值 | 典型值 | 最大值 | 单位 |
    |
    | 光纤直径(核心+包层) 0.94 mm | 1.00 mm | 1.06 mm
    | 光纤衰减系数 | 标准损耗 | 0.15 dB/m| 0.22 dB/m | 0.27 dB/m| dB/m |
    超低损耗 | 0.12 dB/m| 0.16 dB/m | 0.19 dB/m| dB/m |
    | 数值孔径 0.46 | 0.47 | 0.50
    | 传输延迟常数 5.0 ns/m ns/m |
    | 安装温度范围 -20°C | 70°C °C |
    以上数据基于室温条件(25°C),且在短时间内的机械应力允许范围内有效。对于极端操作温度的应用,需采用RTV胶增强粘附力以保证长期稳定性。

    三、产品特点和优势


    1. 材料耐用性:PE外护套符合UL VW-1阻燃规范,提供优秀的防火性能。
    2. 高可靠性连接:支持简单插拔式及锁定式两种连接器,适合多种恶劣环境。
    3. 超低衰减设计:提供标准和超低损耗版本,满足不同带宽需求。
    4. 广泛适用性:兼容Avago Versatile Link系列组件,可轻松集成至现有系统中。

    四、应用案例和使用建议


    典型应用场景:
    - 在工厂自动化环境中,HFBR-R/EXXYYYZ系列可以替代传统铜线,减少电磁干扰并提高抗噪能力。
    - 用于医疗设备内部的数据通信,确保稳定可靠的操作环境。
    使用建议:
    - 安装时避免低于-20°C的低温环境,以免电缆变脆损坏。
    - 使用RTV胶进行额外加固,特别是在频繁温度波动的场景下。

    五、兼容性和支持


    该产品兼容所有Avago Versatile Link光纤组件,包括各种类型的插头和适配器。制造商提供了详细的安装指南和技术支持,确保用户能够快速上手。

    六、常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 插拔力过大 | 检查是否按照推荐扭矩拧紧螺母 |
    | 连接后信号衰减增加 | 确认光纤末端是否正确抛光 |
    | 无法锁定连接器 | 确保连接器方向正确插入 |

    七、总结和推荐


    综上所述,HFBR-R/EXXYYYZ系列塑料光纤电缆以其高可靠性、易用性和广泛的兼容性,在工业和通信领域具有显著优势。推荐用于需要高速、长距离传输的场景,尤其是在严苛环境下工作的用户群体。然而,对于极高频段或复杂应用,可能需要进一步定制化服务。
    推荐指数:★★★★☆

    如需更多详细信息,请访问官方网站 [www.avagotech.com](http://www.avagotech.com) 查询完整数据表和技术文档。

HFBR-4501参数

参数
安装方式 导线安装,自由悬挂,通孔安装
零件状态 停产
包装方式 散装

HFBR-4501厂商介绍

Broadcom Inc.(博通公司)是一家全球领先的半导体公司,总部位于美国加利福尼亚州。Broadcom专注于设计、开发和提供广泛的半导体和基础设施软件解决方案,服务于数据中心、网络、软件、宽带、无线通信和工业市场。

主营产品分类包括:
1. 网络:包括以太网交换机、路由器、无线接入点等。
2. 无线通信:涉及Wi-Fi、蓝牙、GPS等无线技术。
3. 宽带:包括有线电视和宽带接入设备。
4. 工业:提供工业物联网解决方案和传感器。
5. 软件:包括网络安全、存储管理等软件产品。

应用领域广泛,包括:
- 数据中心:提供高速网络连接和存储解决方案。
- 移动设备:为智能手机、平板电脑提供无线通信技术。
- 家庭娱乐:提供宽带接入和家庭网络解决方案。
- 工业自动化:提供传感器和物联网解决方案。

Broadcom的优势在于:
- 技术创新:持续投入研发,拥有大量专利技术。
- 产品多样性:提供广泛的半导体和软件产品,满足不同市场需求。
- 客户服务:提供优质的客户支持和定制化解决方案。
- 全球布局:在全球设有研发中心和销售网络,服务全球客户。

HFBR-4501数据手册

厂牌 PDF简要描述 下载
BROADCOM 光纤连接器 BROADCOM HFBR-4501 HFBR-4501数据手册

HFBR-4501封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
8500+ $ 0.39 ¥ 3.2638
库存: 0
起订量: 8500 增量: 1
交货地:
最小起订量为:8500
合计: ¥ 0
直接购买
加入购物车
