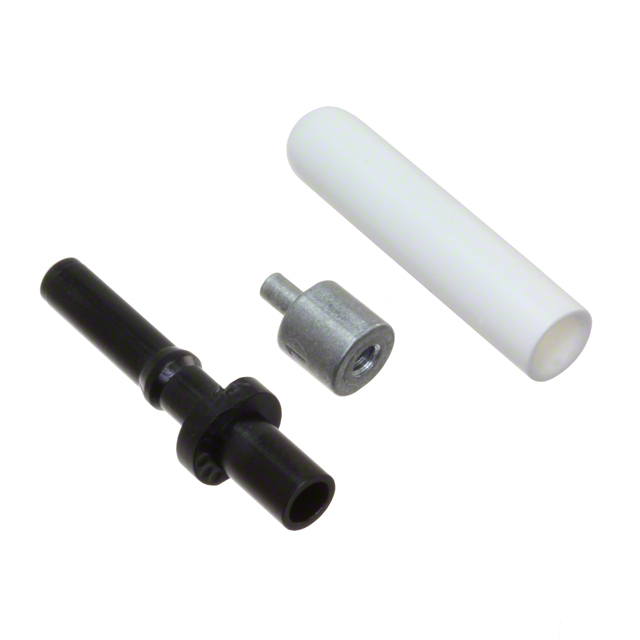

HFBR-4521Z

产品分类: 光电显示器件配件
厂牌: BROADCOM
产品描述: Conn POF Simplex PL Crimp ST Cable Mount
供应商型号: HFBR-4521Z
供应商: 国内现货
标准整包数: 100
BROADCOM 光电显示器件配件 HFBR-4521Z

HFBR-4521Z概述

    # 高性能塑料光纤电缆及其连接器技术手册

    产品简介


    本产品系列是Avago Versatile Link家族的一部分,专为工业和通信领域的高要求应用设计。产品主要包括塑料光学光纤(POF)电缆和一系列相关连接器。标准型POF电缆具有较低成本,典型衰减率为0.22 dB/m,而高性能型额外低损耗电缆则提供更低的衰减率,仅为0.19 dB/m。这种卓越的传输性能使得产品广泛应用于工业自动化、电信交换系统、计算机外围设备以及医疗仪器等领域。
    主要功能与应用领域
    - 支持Avago Versatile Link系列的所有连接器和光纤组件。
    - 数据链路中的工业级应用,如工厂自动化与过程控制。
    - 板对板、机架到机架的内部互联。
    - 电信交换系统中的高速信号传输。
    - 计算机与外围设备的数据链接,以及PC总线扩展。
    - 数字化视频传输。
    - 防雷及电压瞬变的抗干扰能力提升。
    - 高压隔离保护。

    技术参数


    | 参数 | 最小值(Min) | 典型值(Typ) | 最大值(Max) | 单位 | 备注 |
    |
    | 衰减系数(αO) | 0.15 | 0.22 | 0.27 | dB/m | 源于HFBR-15XX,660nm LED, 0.5 NA |
    | 衰减系数(αR) | 0.12 | 0.19 | 0.24 | dB/m | 源于650nm光源,0.5 NA,50米长 |
    | 数值孔径(NA) | 0.46 | 0.47 | 0.50 >2米长度时有效 |
    | 核心直径 | 0.94 | 1.00 | 1.06 | mm
    | 外套直径 | 2.13 | 2.20 | 2.27 | mm | 简单型电缆 |
    | 波长下典型衰减曲线 | dB/km | 参见图1 |
    工作环境
    - 存储和操作温度范围:-40°C至+85°C。
    - 推荐操作温度范围:-20°C至+70°C。
    - 短期拉力:80牛顿(N),短期弯曲半径为25毫米。

    产品特点和优势


    特点
    - 兼容性:完全兼容Avago Versatile Link系列的所有光纤组件。
    - 性能稳定:无论是标准衰减还是额外低损耗型号,均表现出色。
    - 多样化选择:提供不同长度和结构(简单型或双绞型)的电缆以满足不同的需求。
    优势
    - 高精度制造工艺确保长期可靠运行。
    - 在恶劣环境中仍能保持良好的信号完整性。
    - 易于安装和维护,适合大规模部署。

    应用案例和使用建议


    应用场景
    此款POF电缆特别适用于需要高数据速率但又受限于复杂布线条件的应用场合,比如大型工厂内的设备间通讯网络铺设。对于要求更高带宽或者更长距离传输的情况,则可以考虑结合其他类型的光纤介质作为补充方案。
    使用建议
    1. 在极端温度条件下工作时,建议采用RTV粘合剂加强连接处稳定性;
    2. 若需频繁插拔,请优先选用锁扣式连接器型号;
    3. 定期检查各部件状态,避免因老化而导致性能下降。

    兼容性和支持


    兼容性
    支持所有Versatile Link系列的产品,能够无缝集成进现有系统架构内。
    厂商支持
    Avago公司提供了详尽的技术文档和支持服务,涵盖从初始选型到后期维护全过程。

    常见问题与解决方案


    | 问题描述 | 解决方法 |

    | 连接器无法牢固锁定 | 检查是否正确对齐并调整至指定位置 |
    | 数据传输中断 | 检查线路是否有物理损伤 |
    | 设备启动失败 | 确认电源供应正常且配置无误 |

    总结和推荐


    综上所述,这款由Avago推出的塑料光纤电缆及配套连接器凭借其优良的设计理念和技术指标,在众多行业中展现出强大的竞争力。无论是在性能表现还是易用性方面都达到了行业领先水平。因此,强烈推荐给那些寻求高效能低成本解决方案的企业用户。

HFBR-4521Z参数

参数
安装方式 导线安装
零件状态 在售
包装方式 散装

HFBR-4521Z厂商介绍

Broadcom Inc.(博通公司)是一家全球领先的半导体公司,总部位于美国加利福尼亚州。Broadcom专注于设计、开发和提供广泛的半导体和基础设施软件解决方案,服务于数据中心、网络、软件、宽带、无线通信和工业市场。

主营产品分类包括:
1. 网络:包括以太网交换机、路由器、无线接入点等。
2. 无线通信:涉及Wi-Fi、蓝牙、GPS等无线技术。
3. 宽带:包括有线电视和宽带接入设备。
4. 工业:提供工业物联网解决方案和传感器。
5. 软件:包括网络安全、存储管理等软件产品。

应用领域广泛,包括:
- 数据中心:提供高速网络连接和存储解决方案。
- 移动设备:为智能手机、平板电脑提供无线通信技术。
- 家庭娱乐:提供宽带接入和家庭网络解决方案。
- 工业自动化:提供传感器和物联网解决方案。

Broadcom的优势在于:
- 技术创新:持续投入研发,拥有大量专利技术。
- 产品多样性:提供广泛的半导体和软件产品,满足不同市场需求。
- 客户服务:提供优质的客户支持和定制化解决方案。
- 全球布局:在全球设有研发中心和销售网络,服务全球客户。

HFBR-4521Z数据手册

厂牌 PDF简要描述 下载
BROADCOM 光电显示器件配件 BROADCOM HFBR-4521Z HFBR-4521Z数据手册

HFBR-4521Z封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ ¥ 47.5
200+ ¥ 45.98
500+ ¥ 44.46
1000+ ¥ 43.7
库存: 400
起订量: 100 增量: 500
交货地:
最小起订量为:100
合计: ¥ 4750
