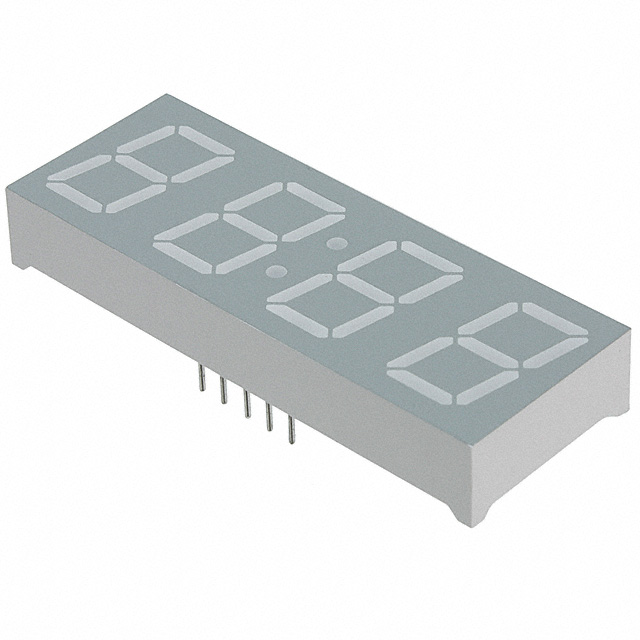

HDSP-B03E

产品分类: LED显示器件
厂牌: BROADCOM
产品描述: 5.5mcd 7-Segment Clock 红色 7.8mm 14.22mm 14.22mm 14.22mm DIP 通孔安装 8mm*51.2mm*19.1mm
供应商型号: 516-2745-ND
供应商: Digi-Key
标准整包数: 1
BROADCOM LED显示器件 HDSP-B03E

HDSP-B03E概述

    # 四位七段显示器件技术手册

    一、产品简介


    基本介绍
    HDSP-B0xE系列(包括HDSP-B01E/B02E/B03E/B04E)是来自Avago Technologies的一款四位七段显示器件,专为需要高对比度和美观外观的应用设计。这款器件的面漆经过特殊处理成中性灰色,显著提升了点亮和熄灭状态下的对比度,适用于工业控制、仪器仪表及消费电子产品等领域。
    主要功能
    1. 均匀亮度:所有段均匀发光,提供清晰的显示效果。
    2. 灰度表面:中性灰色增强显示对比度,适应多种工作环境。
    3. 颜色选择:提供红色(High Efficiency Red, HER)选项。
    4. 字符大小:每位数字的字符高度为0.56英寸,适合近距离读取需求。
    应用领域
    - 工业控制面板
    - 医疗仪器
    - 家电显示屏
    - 智能家居设备
    - 数字钟表和其他计时装置

    二、技术参数


    以下是HDSP-B0xE系列的技术规格:
    | 参数 | 最小值 | 典型值 | 最大值 | 单位 |

    | 平均功率/段 | - | 65 | - | mW |
    | 峰值正向电流/段 | - | 100 | - | mA |
    | 直流正向电流/段 | - | 25 | - | mA |
    | 工作温度范围 | -40 | 25 | 105 | ℃ |
    | 存储温度范围 | -40 | - | 105 | ℃ |
    | 反向电压/段 | - | 5 | - | V |
    | 波峰焊接温度 | - | 250 | - | ℃ |
    | 正向电压/段 | 2.05 | 2.60 | - | V |
    | 峰值波长 | 632 | - | - | nm |
    | 主导波长 | 622 | - | - | nm |
    | 发光强度/段(IV) | 3200 | 5500 | - | μcd |
    | 逆向电流 | - | 100 | - | μA |
    注:以上参数均在TA=25℃条件下测试得出。

    三、产品特点和优势


    独特功能
    1. 高对比度:中性灰色表面大幅提升显示对比度,尤其在强光环境下保持良好的可视性。
    2. 可选配置:提供共阳极和共阴极两种配置方式,满足不同电路设计需求。
    3. 多样化的色彩和亮度选项:用户可根据具体需求选择高效率红色或其他颜色版本。
    市场竞争力
    - 优异的外观设计和稳定的工作性能使其成为工业控制领域的理想选择。
    - 高精度制造确保每个段体亮度一致,满足高端应用的需求。
    - 广泛的工作温度范围使其能够适应严苛的工作环境。

    四、应用案例和使用建议


    应用案例
    1. 工业控制面板:在复杂的控制面板上使用此显示器,可以清楚地显示实时数据。
    2. 医疗仪器:可用于手术室设备或监护仪,确保信息清晰易读。
    3. 家用电器:如微波炉、冰箱等家电中,作为时间或温度的显示组件。
    使用建议
    1. 电路连接注意事项:根据设备配置选择合适的公共端(共阳极或共阴极),并确保引脚连接正确无误。
    2. 散热管理:尽管器件具有较高的热稳定性,但在密集使用时需注意良好的散热设计。
    3. 清洁注意事项:避免使用酮类或氯化溶剂清洗LED器件,以防止损坏封装材料。

    五、兼容性和支持


    兼容性
    HDSP-B0xE系列可与其他标准七段显示驱动芯片完美匹配,如74HC595、CD4014等。此外,它还支持多种封装形式,便于集成到现有系统中。
    厂商支持
    Avago Technologies提供全面的技术支持和售后服务,包括详尽的数据手册、在线问答平台以及全球范围内的技术支持团队。

    六、常见问题与解决方案


    | 问题 | 解决方案 |

    | 显示亮度不均匀 | 检查每个段体的电流是否一致,调整电路参数。 |
    | 温度过高导致闪烁现象 | 改善散热设计,增加散热片或风扇。 |
    | 无法正常点亮 | 确认公共端连接是否正确,检查电源电压是否符合要求。 |

    七、总结和推荐


    综合评估
    HDSP-B0xE系列凭借其高对比度、稳定的工作性能和广泛的应用场景,是一款非常出色的四位七段显示器件。其独特的灰度表面设计和多样化选项使其在市场上极具竞争力。
    推荐结论
    对于需要高质量显示效果且对环境适应性强的应用场合,强烈推荐使用HDSP-B0xE系列。无论是在工业控制还是消费电子领域,该系列产品都能满足用户的高性能需求。

HDSP-B03E参数

参数
显示颜色 红色
发光强度 5.5mcd
接口方式 -
显示模式 -
字符高度 14.22mm
显示类型 7-Segment Clock
显示尺寸 -
分辨率(pixels) -
触碰模式 -
背光颜色 -
字符宽度 14.22mm
视角 -
显示高度 14.22mm
显示宽度 7.8mm
控制器类型 -
长*宽*高 8mm*51.2mm*19.1mm
通用封装 DIP
安装方式 通孔安装
零件状态 停产
包装方式 管装
