HLMP-1790-A0002

产品分类: 发光二极管
厂牌: BROADCOM

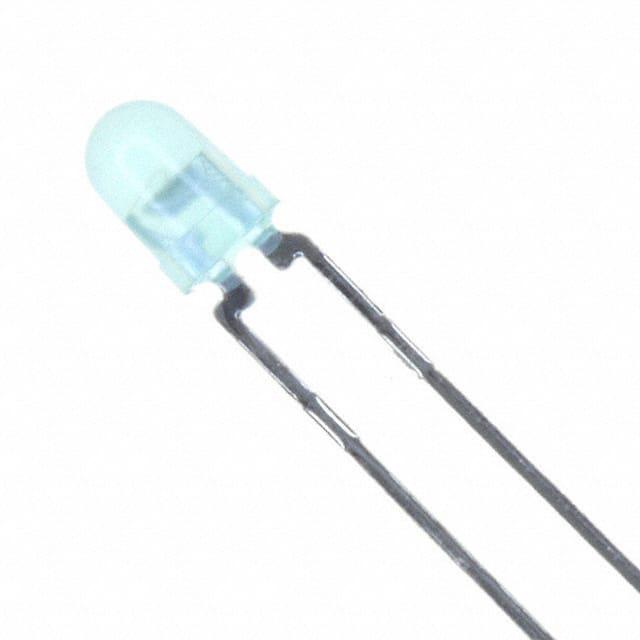

产品描述: Broadcom 绿光LED, 3mm (T-1)封装, 波长569 nm, 3 x 4.7mm
供应商型号: AV-E-HLMP-1790-A0002
供应商: Avnet
标准整包数: 1800
BROADCOM 发光二极管 HLMP-1790-A0002

HLMP-1790-A0002概述


    产品简介


    Broadcom的AV02-1557EN系列低功耗LED灯专为直流电流低工作而设计和优化。这些LED灯具备出色的亮度一致性,并且能够在典型的晶体管-晶体管逻辑(TTL)输出电流水平下工作。它们广泛应用于各种低功率直流电路、电信指示器、便携式设备及键盘指示器等领域。

    技术参数


    机械参数
    - 尺寸: T-1¾ (5mm),T-1 (3mm)
    - 环氧边缘: 可能会延伸约1mm
    - 引脚孔推荐: 见注意事项部分
    电气参数
    - 正向电压 (VF): 在2mA电流下,T-1¾和T-1分别在1.9V至2.0V之间
    - 反向击穿电压 (VR): 5.0V
    - 典型正向电流: 2mA
    - 最大峰值电流: 7mA
    - 最大反向电压: 5.0V
    - 功率耗散:
    - 红色: 14mW
    - 黄色: 17.5mW
    - 绿色: 15.4mW
    光学参数
    - 峰值波长 (λPEAK):
    - 红色: 632nm
    - 黄色: 590nm
    - 绿色: 570nm
    - 主波长 (λd):
    - 红色: 626nm
    - 黄色: 589nm
    - 绿色: 569nm
    - 半宽光谱线 (Δλ½):
    - 红色: 14nm
    - 黄色: 12nm
    - 绿色: 13nm

    产品特点和优势


    - 低功耗: 适合长时间使用且环保。
    - 高效率: 能量转换率高,适用于电池供电设备。
    - CMOS-MOS兼容: 易于集成到现有系统。
    - TTL兼容: 与常见的数字信号处理系统兼容。
    - 宽视场角: 适合需要全方位视角的应用。
    - 可选封装和颜色: 提供多种选择以适应不同需求。

    应用案例和使用建议


    - 低功率直流电路: 适合电池供电设备和手持设备。
    - 电信指示器: 需要稳定的发光性能。
    - 便携式设备: 需要耐用且体积小的组件。
    - 键盘指示器: 必须具有较高的亮度一致性。
    使用建议:
    - 焊接前形成引脚: 确保引脚长度一致,避免手动剪切导致的应力。
    - 使用接地烙铁: 防止静电损伤。
    - 控制焊接温度和时间: 确保LED组件不被过度加热。
    - 焊后冷却: 防止因高温造成的机械应力。

    兼容性和支持


    - 兼容性: 与其他常用的电子元件高度兼容,特别适合用于集成化设计。
    - 支持: Broadcom提供了详细的安装和焊接指南,并且有专门的应用笔记,如AN 1142和AN1027,供用户参考。

    常见问题与解决方案


    - Q: 如何防止静电损坏?
    - A: 使用接地烙铁并采取防静电措施,具体参见应用笔记AN 1142。

    - Q: 如何正确焊接LED?
    - A: 参考波峰焊接温度曲线图(图7),并遵循推荐的焊接条件。

    总结和推荐


    Broadcom的AV02-1557EN系列LED灯在低功耗、高效能和兼容性方面表现优异。这些特点使其成为低功率直流电路的理想选择。无论是电信设备还是便携式电子产品,都能满足严格的性能要求。强烈推荐用于需要稳定发光的各类应用场景。
    综上所述,鉴于其卓越的技术指标和广泛的应用范围,这款产品是一个值得信赖的选择。

HLMP-1790-A0002参数

参数
Vf-正向电压 1.9V
透镜形状 圆形,带圆顶
波长 569nm
测试电流 2mA
显示颜色 绿色
视角 50°
透镜类型 扩散
长*宽*高 3.18mm*3.18mm*6.35mm
安装方式 标准安装,通孔安装
零件状态 在售
包装方式 卷带包装

HLMP-1790-A0002厂商介绍

Broadcom Inc.(博通公司)是一家全球领先的半导体公司,总部位于美国加利福尼亚州。Broadcom专注于设计、开发和提供广泛的半导体和基础设施软件解决方案,服务于数据中心、网络、软件、宽带、无线通信和工业市场。

主营产品分类包括:
1. 网络:包括以太网交换机、路由器、无线接入点等。
2. 无线通信:涉及Wi-Fi、蓝牙、GPS等无线技术。
3. 宽带:包括有线电视和宽带接入设备。
4. 工业:提供工业物联网解决方案和传感器。
5. 软件:包括网络安全、存储管理等软件产品。

应用领域广泛,包括:
- 数据中心:提供高速网络连接和存储解决方案。
- 移动设备:为智能手机、平板电脑提供无线通信技术。
- 家庭娱乐:提供宽带接入和家庭网络解决方案。
- 工业自动化:提供传感器和物联网解决方案。

Broadcom的优势在于:
- 技术创新:持续投入研发,拥有大量专利技术。
- 产品多样性:提供广泛的半导体和软件产品,满足不同市场需求。
- 客户服务:提供优质的客户支持和定制化解决方案。
- 全球布局:在全球设有研发中心和销售网络,服务全球客户。

HLMP-1790-A0002数据手册

厂牌 PDF简要描述 下载
BROADCOM 发光二极管 BROADCOM HLMP-1790-A0002 HLMP-1790-A0002数据手册
