HDSP-2133

产品分类: LED显示器件
厂牌: BROADCOM
产品描述: Broadcom 8位LED 灯条, 绿光
供应商型号: HDSP-2133
供应商: 云汉优选
标准整包数: 1

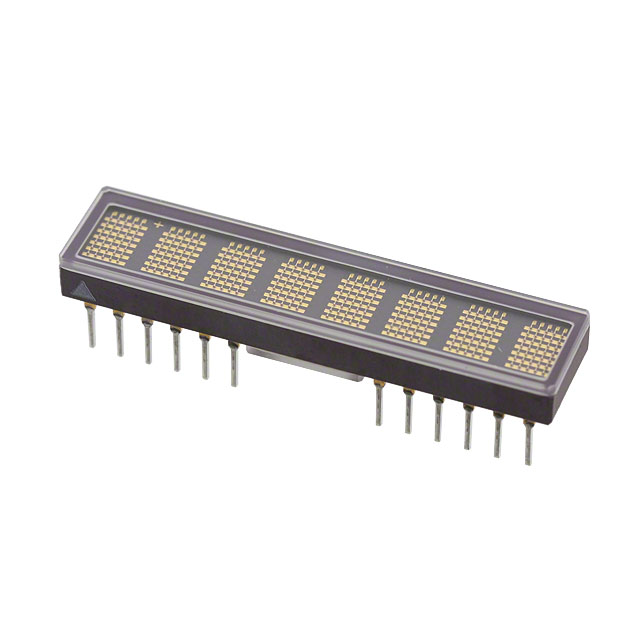

BROADCOM LED显示器件 HDSP-2133

HDSP-2133概述

    高效高性能显示器:HDSP-2131/2132/2133/2179

    产品简介


    HDSP-2131(黄色)、HDSP-2132(高效率红色)、HDSP-2133(绿色)及HDSP-2179(橙色)是8位5×7点阵的智能字符显示器。这些显示器具备5.0毫米(0.2英寸)高的字符,封装在一个标准的7.64毫米(0.30英寸)32引脚DIP包中。它们内部集成了一个CMOS集成电路,能够解码128个ASCII字符,并永久存储在ROM中。此外,16个用户自定义符号可存储在板载RAM中。这些显示器特别适合需要密封且低功耗字符显示的应用场合。

    技术参数


    - 工作温度范围:-55°C至+85°C
    - 输入电压范围:-0.3 V至VDD+0.3 V
    - 最大焊接温度:波峰焊接250°C,5秒;浸焊260°C,5秒
    - 最大工作电压:7.0 V
    - 典型电流消耗:在全亮度下,每个字符的平均电流为255mA
    - 刷新频率:256Hz
    - 输入泄漏电流:±10.0 μA
    - 最大闪烁频率:1Hz

    产品特点和优势


    - 宽工作温度范围:适应极端环境
    - 智能字符显示:内置CMOS IC、RAM、ASCII解码和LED驱动电路
    - 用户可编程功能:支持字符闪烁、全屏闪烁、多级亮度调节和自我测试
    - 完全的TTL兼容性
    - 卓越的静电放电保护:每个引脚的ESD防护能力达4kV
    - 符合RoHS标准

    应用案例和使用建议


    这些显示器广泛应用于军事应用和夜视系统中,由于其优异的可靠性,它们可以用于航空电子设备、导航系统和各种仪器面板。对于系统集成商来说,建议在安装过程中遵循标准的CMOS处理预防措施,以确保长期稳定性和可靠性。

    兼容性和支持


    HDSP-213x/-2179与大多数微处理器具有良好的兼容性。制造商提供了详尽的技术支持文档,用户可以在遇到问题时参考这些文档进行故障排除。此外,厂商还提供在线技术支持服务。

    常见问题与解决方案


    1. 问题:显示器无法正常显示字符。
    - 解决方案:检查电源电压是否在4.5V到5.5V之间,确认接线无误。

    2. 问题:显示字符不清晰。
    - 解决方案:调整亮度设置,确保亮度适中。

    3. 问题:字符闪烁不稳定。
    - 解决方案:检查控制寄存器设置,确保闪烁功能启用。

    总结和推荐


    综上所述,HDSP-2131/2132/2133/2179系列智能字符显示器以其广泛的适用温度范围、出色的性能和高度的灵活性,在多种应用环境中表现出色。无论是军事还是民用领域,都值得推荐作为首选字符显示解决方案。

HDSP-2133参数

参数
视角 -
显示类型 5 x 7 Dot Matrix
背光颜色 -
显示颜色 绿色
字符宽度 7mm
发光强度 2.5mcd~20.28mcd
显示模式 -
显示宽度 2.85mm
触碰模式 -
分辨率(pixels) -
控制器类型 -
字符高度 5mm
接口方式 并联
显示高度 4.83mm
显示尺寸 -
长*宽*高 42.72mm*9.91mm*6.1mm
通用封装 DIP
安装方式 通孔安装
零件状态 在售
包装方式 托盘

HDSP-2133厂商介绍

Broadcom Inc.(博通公司)是一家全球领先的半导体公司,总部位于美国加利福尼亚州。Broadcom专注于设计、开发和提供广泛的半导体和基础设施软件解决方案,服务于数据中心、网络、软件、宽带、无线通信和工业市场。

主营产品分类包括:
1. 网络:包括以太网交换机、路由器、无线接入点等。
2. 无线通信:涉及Wi-Fi、蓝牙、GPS等无线技术。
3. 宽带:包括有线电视和宽带接入设备。
4. 工业:提供工业物联网解决方案和传感器。
5. 软件:包括网络安全、存储管理等软件产品。

应用领域广泛,包括:
- 数据中心:提供高速网络连接和存储解决方案。
- 移动设备:为智能手机、平板电脑提供无线通信技术。
- 家庭娱乐:提供宽带接入和家庭网络解决方案。
- 工业自动化:提供传感器和物联网解决方案。

Broadcom的优势在于:
- 技术创新:持续投入研发,拥有大量专利技术。
- 产品多样性:提供广泛的半导体和软件产品,满足不同市场需求。
- 客户服务:提供优质的客户支持和定制化解决方案。
- 全球布局:在全球设有研发中心和销售网络,服务全球客户。

HDSP-2133数据手册

厂牌 PDF简要描述 下载
BROADCOM LED显示器件 BROADCOM HDSP-2133 HDSP-2133数据手册

HDSP-2133封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
20+ ¥ 2155.8705
200+ ¥ 2053.21
1000+ ¥ 2012.1458
库存: 500
起订量: 20 增量: 1000
交货地:
最小起订量为:20
合计: ¥ 43117.41
