首页  >  产品百科  >  HSMC-C191

HSMC-C191

产品分类: 发光二极管
厂牌: BROADCOM
产品描述: Broadcom 红光LED, 1608 (0603)封装, 波长626 nm, 1.6 x 0.8 x 0.6mm
供应商型号: AV-E-HSMC-C191
供应商: Avnet
标准整包数: 4000

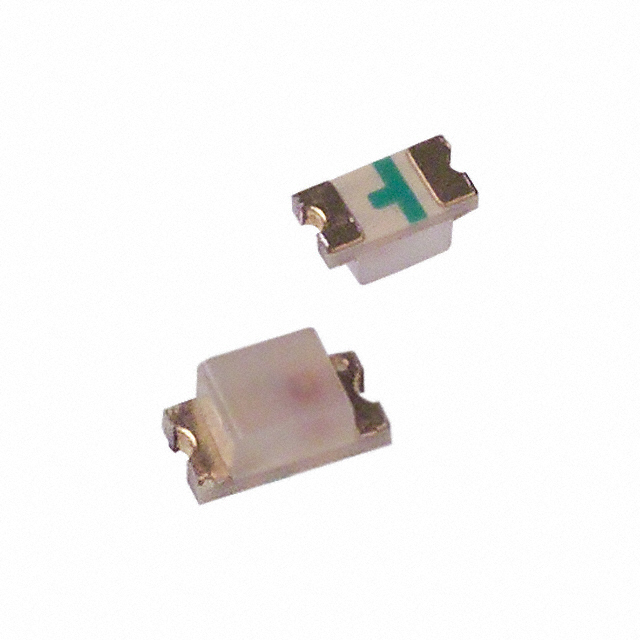

BROADCOM 发光二极管 HSMC-C191

HSMC-C191概述

    高亮度AlInGaP LED技术手册

    1. 产品简介


    这些高亮度AlInGaP芯片型LED(以下简称“芯片LED”)采用了AlInGaP材料技术,具备高性能的光效,能够在广泛的驱动电流范围内产生高光输出。适用于多种应用,如LCD背光、按钮背光、前方面板指示、符号指示以及微显示器和小型消息面板标志等。

    2. 技术参数


    - 颜色选择: 可选红、橙、琥珀三种颜色。
    - 封装: 包括顶部发射和侧向发射两种形式,具体为HSMA-C110、HSMA-C170、HSMA-C190、HSMA-C191和HSMA-C150系列。
    - 尺寸: 各系列的具体尺寸如下:
    - HSMA-C190: 1.6 x 0.8 x 0.8 mm
    - HSMA-C170: 2.0 x 1.25 x 0.8 mm
    - HSMA-C110: 3.2 x 1.5 x 1.0 mm
    - HSMA-C191: 1.6 x 0.8 x 0.6 mm
    - HSMA-C150: 3.2 x 1.6 x 1.1 mm
    - 绝对最大额定值:
    - DC正向电流: 25 mA
    - 功率耗散: 60 mW
    - 反向电压: 5 V
    - LED结温: 95 °C
    - 工作温度范围: –40 to +85 °C
    - 存储温度范围: –40 to +85 °C
    - 焊接温度: 见回流焊焊接曲线(图7和图8)

    3. 产品特点和优势


    - 高亮度: 采用AlInGaP材料技术,能够提供高亮度和高光效。
    - 小巧轻便: 提供小尺寸封装,方便集成到各种设计中。
    - 工业标准脚印: 具备工业标准的引脚布局,便于集成。
    - 兼容性强: 支持红外焊接工艺,提高生产效率。

    4. 应用案例和使用建议


    - LCD背光: 适合用于LCD显示屏的背光。
    - 按钮背光: 适合于按钮背光,提供良好的视觉效果。
    - 前方面板指示: 适合作为面板上的指示灯使用。
    - 符号指示: 可以用于显示特定符号,增强产品识别度。
    使用建议:
    - 在进行贴片操作时,可以使用8 mm带装,每卷含4000个单元,方便大规模生产。
    - 为了保证焊接质量,推荐使用图8中所示的回流焊焊接曲线。

    5. 兼容性和支持


    - 兼容性: 与红外焊接工艺兼容。
    - 支持和维护: 参考相关应用注释(例如AN-1142)获取更多详细信息。注意这些LED属于1类A ESD敏感元件,需要遵循适当的预防措施进行处理和加工。

    6. 常见问题与解决方案


    - Q: 如何处理静电放电问题?
    - A: 使用防静电包装袋,并确保在处理过程中采取防静电措施。
    - Q: 如何进行回流焊焊接?
    - A: 按照图7和图8中的回流焊焊接曲线进行焊接。
    - Q: 如何应对高湿度环境?
    - A: 如果在湿度超过30%的环境中暴露时间超过672小时,则需要在60 ± 5°C条件下烘烤20小时。

    7. 总结和推荐


    综上所述,这款高亮度AlInGaP芯片LED凭借其卓越的性能和广泛的应用范围,是众多电子设备的理想选择。其小巧的尺寸、高光效以及兼容性使其成为市场上极具竞争力的产品。强烈推荐在需要高性能LED的项目中使用该产品。

HSMC-C191参数

参数
波长 637nm
测试电流 20mA
显示颜色 白色,红色
视角 170°
透镜类型 扩散
Vf-正向电压 1.9V
透镜形状 带平顶,矩形
长*宽*高 1.6mm*800μm*600μm
通用封装 0603
安装方式 标准安装,贴片安装
零件状态 在售
包装方式 卷带包装

HSMC-C191厂商介绍

Broadcom Inc.(博通公司)是一家全球领先的半导体公司,总部位于美国加利福尼亚州。Broadcom专注于设计、开发和提供广泛的半导体和基础设施软件解决方案,服务于数据中心、网络、软件、宽带、无线通信和工业市场。

主营产品分类包括:
1. 网络:包括以太网交换机、路由器、无线接入点等。
2. 无线通信:涉及Wi-Fi、蓝牙、GPS等无线技术。
3. 宽带:包括有线电视和宽带接入设备。
4. 工业:提供工业物联网解决方案和传感器。
5. 软件:包括网络安全、存储管理等软件产品。

应用领域广泛,包括:
- 数据中心:提供高速网络连接和存储解决方案。
- 移动设备:为智能手机、平板电脑提供无线通信技术。
- 家庭娱乐:提供宽带接入和家庭网络解决方案。
- 工业自动化:提供传感器和物联网解决方案。

Broadcom的优势在于:
- 技术创新:持续投入研发,拥有大量专利技术。
- 产品多样性:提供广泛的半导体和软件产品,满足不同市场需求。
- 客户服务:提供优质的客户支持和定制化解决方案。
- 全球布局:在全球设有研发中心和销售网络,服务全球客户。

HSMC-C191数据手册

厂牌 PDF简要描述 下载
BROADCOM 发光二极管 BROADCOM HSMC-C191 HSMC-C191数据手册

HSMC-C191封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
4000+ $ 0.1123 ¥ 0.9766
16000+ $ 0.0639 ¥ 0.5556
36000+ $ 0.0561 ¥ 0.488
104000+ $ 0.0538 ¥ 0.4676
库存: 691950
起订量: 8000 增量: 4000
交货地:
最小起订量为:4000
合计: ¥ 3906.4
