首页  >  产品百科  >  HLMP-CB2A-VW0DD

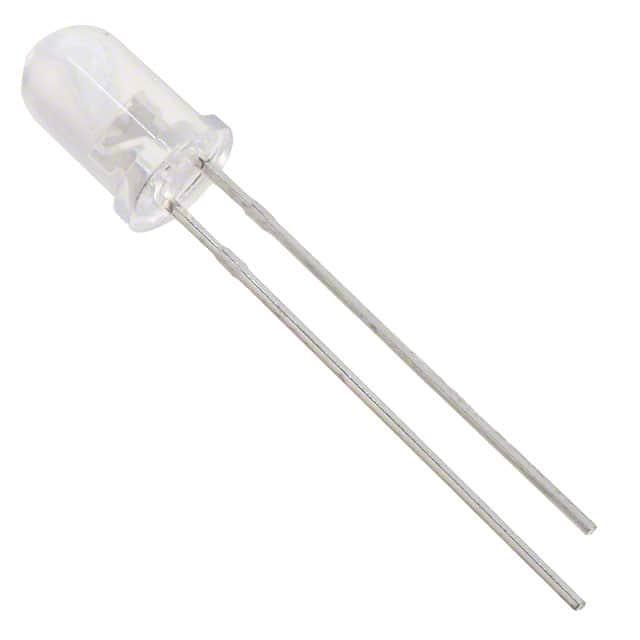

HLMP-CB2A-VW0DD

产品分类: 发光二极管
厂牌: BROADCOM
产品描述: 470nm 23° 3.2V 20mA 圆形,带圆顶 透明 无色,蓝色 标准安装,通孔安装 5.8mm*5.8mm*8.9mm
供应商型号: AV-E-HLMP-CB2A-VW0DD
供应商: Avnet
标准整包数: 2000
BROADCOM 发光二极管 HLMP-CB2A-VW0DD

HLMP-CB2A-VW0DD概述

    高亮度蓝绿LED灯:HLMP-Cx1A/1B/2A/2B/3A/3B 技术手册

    产品简介


    HLMP-Cx1A/1B/2A/2B/3A/3B 系列是新型5毫米高亮度蓝绿LED灯。该系列灯具采用无色、非扩散的材料制成,具备高效的光辐射模式和卓越的温度及湿度抵抗力,特别适用于户外商业广告牌和交通信号灯等领域。

    技术参数


    | 参数 | 蓝色 | 绿色 |
    |
    | 典型视场(2θ½,度) | 15° | 15° |
    | 额定发光强度(mcd) | 7200 | 45000|
    | 最大直流正向电流(mA) | 30 | 30 |
    | 最大峰值正向电流(mA) | 100 | 100 |
    | 最大发散功率(mW) | 116 | 116 |
    | 最大反向电压(V) | 5 | 5 |
    | LED结温(℃) | 110 | 110 |
    | 工作温度范围(℃) | -40至+85 | -40至+85 |
    | 存储温度范围(℃) | -40至+100 | -40至+100 |

    产品特点和优势


    HLMP-Cx1A/1B/2A/2B/3A/3B 系列LED灯具备以下特点和优势:
    1. 清晰的空间辐射模式:通过第二代光学设计提供特定视角下的精确光辐射模式。
    2. 高发光强度:提供较高的发光强度,在户外环境中表现出色。
    3. 优良的环境适应性:高级环氧树脂封装材料能够有效抵抗高温和潮湿环境。
    4. 紫外线抑制功能:环氧树脂含有紫外线抑制剂,能够显著减少长期暴露于阳光下的影响。
    5. 多种视场选择:提供15°、23°和30°三种视场选择,满足不同应用场景需求。

    应用案例和使用建议


    - 商业户外广告:适用于大型广告牌、数字显示屏等场合,以高发光强度和高可靠性确保长时间运行。
    - 交通信号灯:用于红绿灯、标志灯等,保证光线在各种天气条件下都能稳定工作。
    - 建议:在安装过程中,应确保LED灯与PCB板连接紧密,并避免焊接过程中的机械应力对LED造成损害。

    兼容性和支持


    - 兼容性:本系列产品与大多数主流电路板和驱动器兼容,具体型号需要根据具体需求选择。
    - 支持:制造商提供详细的安装指导和售后支持,以确保用户能够顺利安装并维护设备。

    常见问题与解决方案


    - 问题一:焊接过程中温度过高导致LED损坏
    - 解决方案:严格遵循推荐的焊接条件,例如焊接温度应控制在260℃以下,且焊接时间不超过5秒。
    - 问题二:LED灯出现闪烁现象
    - 解决方案:检查供电电压是否稳定,确保没有外部电磁干扰,并调整驱动电路参数。
    - 问题三:LED灯颜色不均匀
    - 解决方案:检查LED灯的安装位置是否正确,确保光源对称分布,避免因单侧遮挡造成的颜色偏差。

    总结和推荐


    HLMP-Cx1A/1B/2A/2B/3A/3B 系列高亮度蓝绿LED灯凭借其出色的发光强度、良好的环境适应性和多样化的视场选择,在多个应用领域展现出极高的性能。尤其适用于户外广告、交通信号灯等需要高可靠性的场合。我们强烈推荐使用这一系列产品,以确保项目的成功实施。

HLMP-CB2A-VW0DD参数

参数
显示颜色 无色,蓝色
视角 23°
透镜类型 透明
Vf-正向电压 3.2V
透镜形状 圆形,带圆顶
波长 470nm
测试电流 20mA
长*宽*高 5.8mm*5.8mm*8.9mm
安装方式 标准安装,通孔安装
零件状态 在售
包装方式 盒装

HLMP-CB2A-VW0DD厂商介绍

Broadcom Inc.(博通公司)是一家全球领先的半导体公司,总部位于美国加利福尼亚州。Broadcom专注于设计、开发和提供广泛的半导体和基础设施软件解决方案,服务于数据中心、网络、软件、宽带、无线通信和工业市场。

主营产品分类包括:
1. 网络:包括以太网交换机、路由器、无线接入点等。
2. 无线通信:涉及Wi-Fi、蓝牙、GPS等无线技术。
3. 宽带:包括有线电视和宽带接入设备。
4. 工业:提供工业物联网解决方案和传感器。
5. 软件:包括网络安全、存储管理等软件产品。

应用领域广泛,包括:
- 数据中心:提供高速网络连接和存储解决方案。
- 移动设备:为智能手机、平板电脑提供无线通信技术。
- 家庭娱乐:提供宽带接入和家庭网络解决方案。
- 工业自动化:提供传感器和物联网解决方案。

Broadcom的优势在于:
- 技术创新:持续投入研发,拥有大量专利技术。
- 产品多样性:提供广泛的半导体和软件产品,满足不同市场需求。
- 客户服务:提供优质的客户支持和定制化解决方案。
- 全球布局:在全球设有研发中心和销售网络,服务全球客户。

HLMP-CB2A-VW0DD数据手册

厂牌 PDF简要描述 下载
BROADCOM 发光二极管 BROADCOM HLMP-CB2A-VW0DD HLMP-CB2A-VW0DD数据手册

HLMP-CB2A-VW0DD封装设计

查看详情并下载
Symbol
Footprint
3D Model
