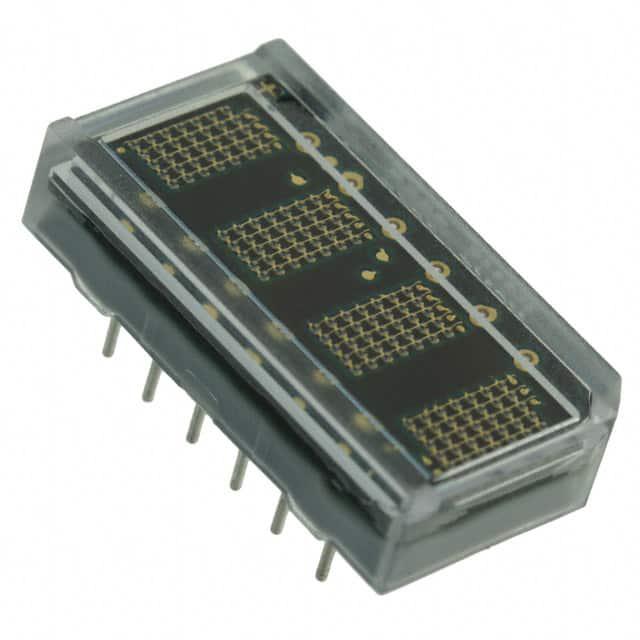

HCMS-3967

产品分类: LED显示器件
厂牌: BROADCOM
产品描述: Broadcom 4位LED数码管, 绿光, 通孔安装
供应商型号: ET-4923248
供应商: 海外现货
标准整包数: 1
BROADCOM LED显示器件 HCMS-3967

HCMS-3967概述

    3.3 V HCMS-39xx 高性能CMOS 5x7点阵显示模块

    1. 产品简介


    3.3 V HCMS-39xx 系列是一款与 5.0 V HCMS-29xx 系列类似的高性能 LED 显示模块,其主要区别在于工作电压较低。两种系列的封装尺寸和引脚排列完全相同。这款显示模块采用板载 CMOS 集成电路驱动,可以直接与微处理器接口,无需额外的接口组件,极大地简化了设计。
    产品类型:LED点阵显示模块
    主要功能:显示上/下文字字符、Katakana 和自定义字符
    应用领域:通信设备、便携式数据输入设备、计算机外设、医疗设备、测试设备、商业机器、航空电子设备、工业控制

    2. 技术参数


    | 参数 | 值 |

    | 逻辑供电电压 (VLOGIC) | 3.1 - 5.5 V |
    | LED供电电压 (VLED) | 3.1 - 5.5 V |
    | 输入电压 (Any Pin to GND)| -0.3 V至VLOGIC +0.3 V |
    | 工作温度范围 (TA) | -40°C至+85°C |
    | 存储温度范围 (TS) | -55°C至100°C |
    | 封装功率消耗(TA = 25°C) | 4字符:0.766 W
    8字符:1.532 W |
    | 绝对最大额定值 | 逻辑供电电压:-0.3 V至7.0 V
    LED供电电压:-0.3 V至5.5 V |

    3. 产品特点和优势


    - 易用性:直接与微处理器接口,无需额外的接口组件。
    - 高亮度:提供多种亮度调节选项,方便在不同环境下使用。
    - 低功耗:采用低功耗 CMOS 技术。
    - 高可靠性:严格的质量检测和可靠性测试确保高耐用度。
    - 高兼容性:可堆叠在 X 和 Y 方向上,适用于高字符数显示器。

    4. 应用案例和使用建议


    应用案例:通信设备、便携式数据输入设备、计算机外设、医疗设备、测试设备、商业机器、航空电子设备、工业控制等。
    使用建议:
    - 在高环境温度下运行时,考虑使用热管理措施以保持性能稳定。
    - 确保正确处理静电释放,避免损坏器件。
    - 在堆叠多个模块时,注意电源连接的顺序和强度,以防止电流过载。

    5. 兼容性和支持


    - 兼容性:该模块与各种 3.3 V 微处理器和其他标准 CMOS 设备兼容。
    - 支持:厂商提供详尽的技术文档和客户支持服务,包括热管理指南和电气注意事项。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 静电放电导致损坏 | 遵守静电防护规范,使用防静电手套和设备。 |
    | 显示异常 | 检查连接线是否接触良好,重新烧写控制寄存器。 |
    | 功耗过高 | 检查 LED 供电电压设置,调整亮度等级。 |

    7. 总结和推荐


    3.3 V HCMS-39xx 系列显示模块以其高性能、易用性和低功耗等特点,成为各种应用的理想选择。它具有良好的市场竞争力,特别适合需要高字符密度和稳定性的应用场景。强烈推荐在相关项目中使用这款显示模块。

HCMS-3967参数

参数
显示模式 -
背光颜色 -
显示颜色 绿色
触碰模式 -
字符高度 4.6mm
显示高度 -
显示宽度 -
分辨率(pixels) -
控制器类型 -
字符宽度 2.5mm
显示类型 5 x 7 Dot Matrix
视角 -
接口方式 串联
发光强度 1mcd
显示尺寸 -
长*宽*高 21.46mm*11.43mm*5.31mm
通用封装 DIP
安装方式 通孔安装
零件状态 在售
包装方式 管装

HCMS-3967厂商介绍

Broadcom Inc.(博通公司)是一家全球领先的半导体公司,总部位于美国加利福尼亚州。Broadcom专注于设计、开发和提供广泛的半导体和基础设施软件解决方案,服务于数据中心、网络、软件、宽带、无线通信和工业市场。

主营产品分类包括:
1. 网络:包括以太网交换机、路由器、无线接入点等。
2. 无线通信:涉及Wi-Fi、蓝牙、GPS等无线技术。
3. 宽带:包括有线电视和宽带接入设备。
4. 工业:提供工业物联网解决方案和传感器。
5. 软件:包括网络安全、存储管理等软件产品。

应用领域广泛,包括:
- 数据中心:提供高速网络连接和存储解决方案。
- 移动设备:为智能手机、平板电脑提供无线通信技术。
- 家庭娱乐:提供宽带接入和家庭网络解决方案。
- 工业自动化:提供传感器和物联网解决方案。

Broadcom的优势在于:
- 技术创新:持续投入研发,拥有大量专利技术。
- 产品多样性:提供广泛的半导体和软件产品,满足不同市场需求。
- 客户服务:提供优质的客户支持和定制化解决方案。
- 全球布局:在全球设有研发中心和销售网络,服务全球客户。

HCMS-3967数据手册

厂牌 PDF简要描述 下载
BROADCOM LED显示器件 BROADCOM HCMS-3967 HCMS-3967数据手册

HCMS-3967封装设计

查看详情并下载
Symbol
Footprint
3D Model
