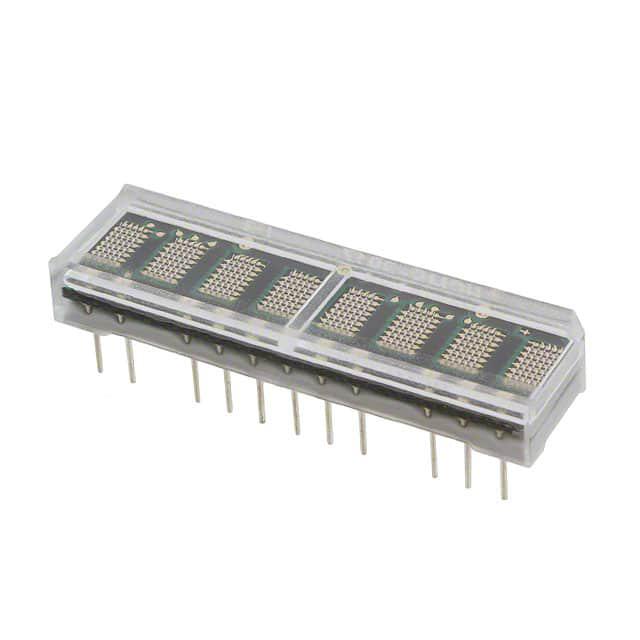

HCMS-3912

产品分类: LED显示器件
厂牌: BROADCOM
产品描述: Broadcom 8位LED数码管, 红光, 通孔安装
供应商型号: HCMS-3912
供应商: 期货订购
标准整包数: 1
BROADCOM LED显示器件 HCMS-3912

HCMS-3912概述


    产品简介


    HCMS-39xx 系列是一组高性能的 3.3V CMOS 5x7 字符点阵显示器。这些显示器特别适合直接与微处理器接口,无需额外复杂的接口组件。与传统的 5.0V 平台相比,它们采用较低的工作电压,保持相同的封装尺寸和引脚配置,确保了高可靠性和高质量标准。每个显示单元均可通过串行输入界面来实现字符信息的高效展示,便于集成到各种应用环境中。

    技术参数


    - 工作电压:逻辑电源电压 \(V{LOGIC}\) 为 3.1 至 5.5V;LED 电源电压 \(V{LED}\) 为 3.1 至 5.5V。
    - 绝对最大额定值:逻辑供电电压范围 \(-0.3\) 至 7.0V;LED 供电电压范围 \(-0.3\) 至 5.5V。
    - 工作温度范围:TA 的自由空气操作温度范围为 \(-40^\circ\)C 至 \(+85^\circ\)C。
    - 存储温度范围:TS 的存储温度范围为 \(-55^\circ\)C 至 \(100^\circ\)C。
    - 峰值像素电流:最高可达 17.1mA。
    - 低功耗:在睡眠模式下,功耗仅为 15μA。
    - 显示亮度:提供 4.0mA 的最大空白亮度,睡眠模式下的最大电流为 100μA。
    - 热阻:\(R{\theta J-P} = 70 ^{\circ}C/W\)。
    - 时序特性:如上升时间、保持时间、传播延迟等均满足宽温范围内的需求。

    产品特点和优势


    1. 低功耗:采用低功耗 CMOS 技术,降低整体能耗。
    2. 易于使用:通过直接与微处理器接口,简化系统设计。
    3. 串行输入:仅需少量的数据线即可实现字符信息的高效传输。
    4. 堆叠式设计:通过 X 和 Y 方向堆叠,可构建高字符计数的显示器。
    5. 亮度控制:提供方便的亮度调节选项,适应不同应用需求。

    应用案例和使用建议


    应用案例
    HCMS-39xx 系列可以广泛应用于多个行业,例如:
    - 电信设备:用于设备状态显示、故障诊断等。
    - 便携式数据录入设备:提供数据录入反馈、状态指示等。
    - 计算机外围设备:如键盘和鼠标等。
    - 医疗设备:用于医疗仪器的显示面板。
    - 测试设备:提供实时数据反馈。
    - 工业控制:用于生产线上各种设备的状态监测。
    - 航空电子设备:用于飞机上的仪表显示。
    - 商业机器:如自助服务终端、POS 终端等。
    使用建议
    - 堆叠显示:为了实现更高的字符计数,可以将多个显示器堆叠起来,但需要注意保持良好的机械结构稳定性。
    - 亮度调节:根据具体应用场景选择合适的亮度调节设置,以避免过亮导致用户不适或损坏显示器。
    - 可靠性考虑:尽管产品经过严格的可靠性测试,仍需遵循静电防护措施,避免静电损坏。

    兼容性和支持


    - 兼容性:该系列显示器与多种微处理器平台兼容,具体兼容型号请参阅相关文档。
    - 支持和维护:提供详尽的技术文档和专业的技术支持,确保客户能够顺利进行安装和调试。

    常见问题与解决方案


    1. 如何初始化显示?
    - 首先使用 RESET 引脚将所有控制寄存器设置为逻辑低电平,然后按顺序加载所需的显示数据和亮度控制字。
    2. 如何调节亮度?
    - 通过修改 Control Word 0 中的相关位,利用脉宽调制技术来控制亮度。
    3. 如何实现串行和并行数据输出?
    - 通过 Control Word 1 设置相应的模式,使能串行或并行数据输出。

    总结和推荐


    总体来说,HCMS-39xx 系列展示了其在低功耗、高性能和易用性方面的优势。它的灵活性使其适用于各种复杂的嵌入式系统设计,特别是在需要精确显示和快速响应的应用场合。对于追求高性价比、可靠性和性能的应用,推荐选用 HCMS-39xx 系列。
    以上是对 HCMS-39xx 系列产品的全面介绍,希望对您的选择和应用有所帮助。

HCMS-3912参数

参数
分辨率(pixels) -
触碰模式 -
显示宽度 -
发光强度 128μcd
显示尺寸 -
显示高度 -
字符高度 3.7mm
视角 -
控制器类型 -
字符宽度 2.1mm
显示颜色 红色
背光颜色 -
显示模式 -
接口方式 串联
显示类型 5 x 7 Dot Matrix
长*宽*高 35.56mm*10.16mm*5.08mm
通用封装 DIP
安装方式 通孔安装
零件状态 在售
包装方式 管装

HCMS-3912厂商介绍

Broadcom Inc.(博通公司)是一家全球领先的半导体公司,总部位于美国加利福尼亚州。Broadcom专注于设计、开发和提供广泛的半导体和基础设施软件解决方案,服务于数据中心、网络、软件、宽带、无线通信和工业市场。

主营产品分类包括:
1. 网络:包括以太网交换机、路由器、无线接入点等。
2. 无线通信:涉及Wi-Fi、蓝牙、GPS等无线技术。
3. 宽带:包括有线电视和宽带接入设备。
4. 工业:提供工业物联网解决方案和传感器。
5. 软件:包括网络安全、存储管理等软件产品。

应用领域广泛,包括:
- 数据中心:提供高速网络连接和存储解决方案。
- 移动设备:为智能手机、平板电脑提供无线通信技术。
- 家庭娱乐:提供宽带接入和家庭网络解决方案。
- 工业自动化:提供传感器和物联网解决方案。

Broadcom的优势在于:
- 技术创新:持续投入研发,拥有大量专利技术。
- 产品多样性:提供广泛的半导体和软件产品,满足不同市场需求。
- 客户服务:提供优质的客户支持和定制化解决方案。
- 全球布局:在全球设有研发中心和销售网络,服务全球客户。

HCMS-3912数据手册

厂牌 PDF简要描述 下载
BROADCOM LED显示器件 BROADCOM HCMS-3912 HCMS-3912数据手册

HCMS-3912封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 383.5127
库存: 19
起订量: 10 增量: 0
交货地:
最小起订量为:1
合计: ¥ 383.51
