ACPL-P483-500E

产品分类: 隔离器
厂牌: BROADCOM
产品描述: 1 SO-6 贴片安装,黏合安装
供应商型号: ACPL-P483-500E
供应商: 国内现货
标准整包数: 1

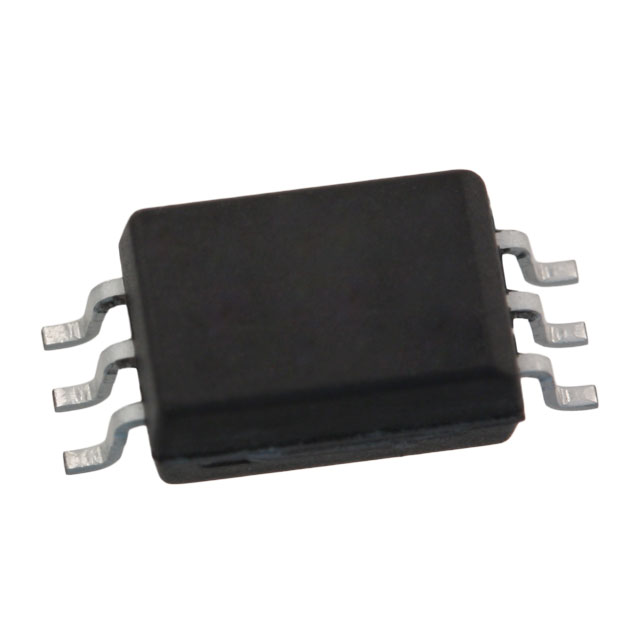

BROADCOM 隔离器 ACPL-P483-500E

ACPL-P483-500E概述


    产品简介


    ACPL-M483/P483/W483 快速光耦合器
    ACPL-M483/P483/W483 是一款快速光耦合器,其核心是由AlGaAs LED 和内置施密特触发器的光电检测器组成。这款光耦合器无需外部波形整形电路即可提供逻辑兼容的波形,同时其推拉输出设计可以实现直接驱动智能功率模块或门极驱动,消除了对外部上拉电阻的需求。该光耦合器被广泛应用于逆变器效率提升、隔离式智能功率模块接口及电动机驱动等领域。

    技术参数


    - 供电电压范围: 4.5V 至 30V
    - 最大传播延迟: 120ns(低到高)、120ns(高到低)
    - 脉宽失真 (PWD): 最大值为 50ns
    - 共模抑制比 (CMR): 在 VCM = 1000V 时达到 30kV/μs
    - 最高工作绝缘电压 (VIORM): ACPL-M483 (567V),ACPL-P483 (891V),ACPL-W483 (1140V)
    - 最大瞬态过电压 (VIOTM): ACPL-M48483 (6000V),ACPL-P483 (6000V),ACPL-W483 (8000V)

    产品特点和优势


    1. 逻辑兼容的波形输出: 光耦合器无需额外电路即可实现波形整形。
    2. 推拉输出设计: 直接驱动智能功率模块或门极驱动,无需外接上拉电阻。
    3. 卓越的共模抑制能力: 能够处理高达 1000V 的共模电压变化,具有高抗干扰性。
    4. 高安全等级: 经UL和CSA认证,适用于各类工业环境。

    应用案例和使用建议


    应用案例
    - 用于IPM接口隔离,确保驱动电路的安全性。
    - 隔离IGBT/MOSFET栅极驱动,以提高系统可靠性。
    - AC和无刷直流电机驱动系统中实现精确控制。
    - 工业逆变器的隔离信号传输。
    使用建议
    - 为了确保最佳性能,需在引脚4和6之间连接一个0.1μF的旁路电容。
    - 使用时应确保散热良好,避免过热。
    - 在选择封装时,考虑应用的具体要求,如ACPL-W483适合需要更高绝缘强度的应用场合。

    兼容性和支持


    兼容性
    - ACPL-M483/P483/W483 支持SO-5和Stretched SO-6两种封装,可根据具体应用需求进行选择。
    支持和服务
    - 厂商提供详细的安装和操作指导,确保用户能够正确地安装和使用产品。
    - 对于常见的使用问题,厂商提供了详尽的支持文档和客户服务,帮助用户解决问题。

    常见问题与解决方案


    Q1: 光耦合器的温度范围是什么?
    - A: 操作温度范围为-40°C至+105°C。
    Q2: 如何防止ESD损坏?
    - A: 正确处理和装配过程中采取常规的静电防护措施,使用防静电工具和包装材料。

    总结和推荐


    ACPL-M483/P483/W483是一款专为高性能工业应用设计的快速光耦合器。 它具有出色的共模抑制能力和逻辑兼容的波形输出,适用于各种高压和高频应用。虽然价格相对较高,但其稳定可靠的性能和安全认证使其成为工业领域的理想选择。对于需要高度可靠性的应用,强烈推荐使用此款产品。

ACPL-P483-500E参数

参数
数据速率 -
通道数量 1
通用封装 SO-6
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

ACPL-P483-500E厂商介绍

Broadcom Inc.(博通公司)是一家全球领先的半导体公司,总部位于美国加利福尼亚州。Broadcom专注于设计、开发和提供广泛的半导体和基础设施软件解决方案,服务于数据中心、网络、软件、宽带、无线通信和工业市场。

主营产品分类包括:
1. 网络:包括以太网交换机、路由器、无线接入点等。
2. 无线通信:涉及Wi-Fi、蓝牙、GPS等无线技术。
3. 宽带:包括有线电视和宽带接入设备。
4. 工业:提供工业物联网解决方案和传感器。
5. 软件:包括网络安全、存储管理等软件产品。

应用领域广泛,包括:
- 数据中心:提供高速网络连接和存储解决方案。
- 移动设备:为智能手机、平板电脑提供无线通信技术。
- 家庭娱乐:提供宽带接入和家庭网络解决方案。
- 工业自动化:提供传感器和物联网解决方案。

Broadcom的优势在于:
- 技术创新:持续投入研发,拥有大量专利技术。
- 产品多样性:提供广泛的半导体和软件产品,满足不同市场需求。
- 客户服务:提供优质的客户支持和定制化解决方案。
- 全球布局:在全球设有研发中心和销售网络,服务全球客户。

ACPL-P483-500E数据手册

厂牌 PDF简要描述 下载
BROADCOM 隔离器 BROADCOM ACPL-P483-500E ACPL-P483-500E数据手册

ACPL-P483-500E封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 9.6954
100+ ¥ 9.0988
1000+ ¥ 8.7259
5000+ ¥ 8.5767
库存: 1810
起订量: 1 增量: 1000
交货地:
最小起订量为:1
合计: ¥ 9.69
直接购买
加入购物车
