首页  >  产品百科  >  HSMG-A100-J02J1

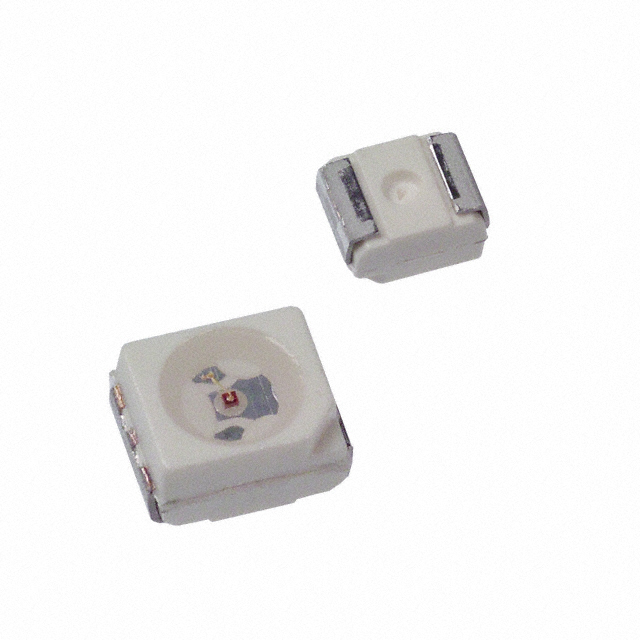

HSMG-A100-J02J1

产品分类: 发光二极管
厂牌: BROADCOM
产品描述: Broadcom 黄绿色LED, PLCC 2封装, 波长569 nm, 3.2 x 2.8 x 1.8mm
供应商型号: AV-E-HSMG-A100-J02J1
供应商: Avnet
标准整包数: 2000
BROADCOM 发光二极管 HSMG-A100-J02J1

HSMG-A100-J02J1概述


    产品简介


    产品类型:
    HSMx-A10x-xxxxx是一款表面贴装(Surface Mount)LED指示灯,采用行业标准的PLCC-2封装。
    主要功能:
    该系列产品具有高可靠性,适用于多种环境条件下的应用,尤其是需要高亮度和宽视角的应用场合。其高亮度特性使其非常适合用于汽车内部、办公自动化、家用电器以及工业设备等领域的指示和照明应用。
    应用领域:
    - 汽车内部:如仪表盘背光、中央控制台背光及乘客舱照明。
    - 电子标志和信号:如室内全彩标志和可变信息标志。
    - 办公自动化、家用电器和工业设备:如前板背光、按钮背光及显示屏背光。

    技术参数


    电气特性:
    - 最大直流正向电流:30 mA
    - 峰值正向电流:100 mA
    - 功率耗散:63 mW
    - 反向电压:5 V
    - 结温:110°C
    - 工作温度范围:–55°C至+100°C
    - 存储温度范围:–55°C至+100°C
    光学特性:
    - 视角:120度
    - 光效:0.45 lm/W
    - 最小、典型、最大亮度:取决于具体型号,范围从几毫坎德拉到数百毫坎德拉不等
    封装尺寸:
    - 5.2 mm ± 0.2 mm x 3.5 mm ± 0.2 mm x 2.8 mm ± 0.2 mm(长度x宽度x高度)

    产品特点和优势


    特点:
    - 采用行业标准的PLCC-2封装
    - 高可靠性的LED封装
    - 高亮度采用AlInGaP和InGaN芯片技术
    - 提供完整的颜色选择,包括红、橙、黄、绿、蓝等
    - 超宽视角达到120度
    - 8 mm载带包装,每卷2000个零件
    - 兼容红外回流焊和通孔焊接过程
    优势:
    - 高可靠性使其能够在恶劣环境下长期稳定工作
    - 宽广的工作温度范围使得其适用于多种环境条件
    - 大视角设计使其适用于广泛的背光和指示应用

    应用案例和使用建议


    应用案例:
    - 在车内使用时,可以作为仪表盘、中央控制台和乘客舱内的照明。
    - 在电子标志和信号中,例如可变信息标志,它可以提供高亮度和均匀的颜色输出。
    - 在家用电器中,例如空调和冰箱的显示屏背光,可以增强显示效果并提高用户体验。
    使用建议:
    - 在进行回流焊接时,请参考制造商提供的推荐焊接曲线(见图8和图9),确保焊接质量。
    - 对于红外回流焊接,要避免重复焊接次数超过两次。
    - 在处理过程中,要注意静电敏感问题(见警告信息)。

    兼容性和支持


    兼容性:
    - HSMx-A10x-xxxxx系列LED与多种表面贴装工艺兼容,包括红外回流焊和通孔焊接工艺。
    - 与标准的7英寸和13英寸载带包装兼容。
    支持和服务:
    - 如需产品信息和完整分销商列表,请访问官网www.avagotech.com。
    - 提供产品手册和技术支持文档(见数据表末尾)。

    常见问题与解决方案


    常见问题及解决方案:
    - 问题:如何避免静电损伤?
    - 解决方案: 请遵守制造商的处理和加工指南(见数据表开头)。具体细节参阅Avago应用笔记AN-1142。

    - 问题:如何存储以防止湿气损坏?
    - 解决方案: 请遵循制造商的存储指南(见数据表最后部分关于湿度敏感性信息)。

    总结和推荐


    综合评估:
    HSMx-A10x-xxxxx系列LED指示灯凭借其高可靠性、高亮度和广泛的颜色选择,成为各种应用的理想选择。其超宽视角和高亮度使其在背光和指示应用中表现出色。在实际应用中,其优异的电气和光学特性确保了长期稳定的性能。
    推荐使用:
    基于其广泛的应用范围、高可靠性以及详细的使用指南,HSMx-A10x-xxxxx系列LED是一个值得推荐的产品。特别是在需要高可靠性和高亮度的环境中,这一系列LED无疑是一个最佳选择。

HSMG-A100-J02J1参数

参数
透镜类型 透明
Vf-正向电压 2.2V
透镜形状 圆形,带平顶
波长 569nm
测试电流 20mA
显示颜色 无色,绿色,黄色
视角 120°
长*宽*高 3.2mm*2.8mm*2.1mm
通用封装 PLCC-2
安装方式 标准安装,贴片安装
零件状态 在售
包装方式 卷带包装

HSMG-A100-J02J1厂商介绍

Broadcom Inc.(博通公司)是一家全球领先的半导体公司,总部位于美国加利福尼亚州。Broadcom专注于设计、开发和提供广泛的半导体和基础设施软件解决方案,服务于数据中心、网络、软件、宽带、无线通信和工业市场。

主营产品分类包括:
1. 网络:包括以太网交换机、路由器、无线接入点等。
2. 无线通信:涉及Wi-Fi、蓝牙、GPS等无线技术。
3. 宽带:包括有线电视和宽带接入设备。
4. 工业:提供工业物联网解决方案和传感器。
5. 软件:包括网络安全、存储管理等软件产品。

应用领域广泛,包括:
- 数据中心:提供高速网络连接和存储解决方案。
- 移动设备:为智能手机、平板电脑提供无线通信技术。
- 家庭娱乐:提供宽带接入和家庭网络解决方案。
- 工业自动化:提供传感器和物联网解决方案。

Broadcom的优势在于:
- 技术创新:持续投入研发,拥有大量专利技术。
- 产品多样性:提供广泛的半导体和软件产品,满足不同市场需求。
- 客户服务:提供优质的客户支持和定制化解决方案。
- 全球布局:在全球设有研发中心和销售网络,服务全球客户。

HSMG-A100-J02J1数据手册

厂牌 PDF简要描述 下载
BROADCOM 发光二极管 BROADCOM HSMG-A100-J02J1 HSMG-A100-J02J1数据手册

HSMG-A100-J02J1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2000+ $ 0.2689 ¥ 2.3392
6000+ $ 0.153 ¥ 1.3312
14000+ $ 0.1344 ¥ 1.1696
42000+ $ 0.1289 ¥ 1.1215
库存: 3900
起订量: 2000 增量: 2000
交货地:
最小起订量为:2000
合计: ¥ 4678.4
