HDLO-2416

产品分类: LED显示器件
厂牌: BROADCOM
产品描述: Broadcom 4位LED数码管, 红光, 通孔安装
供应商型号: ET-1175586
供应商: 海外现货
标准整包数: 1

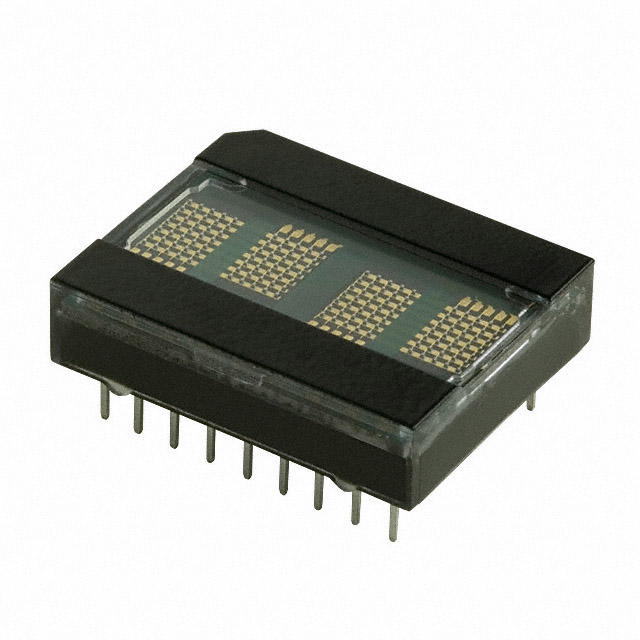

BROADCOM LED显示器件 HDLO-2416

HDLO-2416概述

    Broadcom HDLx-2416 系列智能字符显示模块技术手册

    1. 产品简介


    Broadcom的HDLx-2416系列是一款五毫米(0.2英寸)四字符5×7点阵显示模块,由内置CMOS集成电路驱动。这些显示模块针脚与HPDL-2416针脚兼容。集成电路可存储并解码7位ASCII数据,并通过5×7字体进行显示。集成电路上还包含多路复用电路和驱动电路,易于与微处理器接口。

    2. 技术参数


    - 供电电压:VDD到地的最大电压为7.0V,最小电压为-0.5V
    - 输入电压:任一引脚到地的最大电压为VDD + 0.5V,最小电压为-0.5V
    - 工作温度范围:自由空气操作温度范围为-40°C至+85°C,存储温度范围为-40°C至+100°C
    - 相对湿度(非凝结状态,65°C时):85%
    - 焊接温度:波峰焊260°C持续5秒,250°C持续3秒
    - 静电放电保护:R=1.5kΩ,C=100pF时VZ=2kV

    3. 产品特点和优势


    - 智能字符显示:HDLx-2416内置RAM、ASCII解码器和LED驱动电路
    - 低功耗:CMOS集成电路实现低功耗
    - 多亮度控制:支持软件调节亮度等级和闪烁控制
    - 宽工作温度范围:支持-40°C至+85°C的工作环境
    - 优越的静电放电保护:确保可靠性
    - 广视角:典型值为50°

    4. 应用案例和使用建议


    - 应用案例:适合于各种工业自动化设备、家用电器和信息显示屏等场景
    - 使用建议:
    - 在设计时考虑散热措施,避免高温环境下的过热现象
    - 注意静态放电预防措施,如佩戴防静电手环
    - 配合微处理器和外部电路,合理设置逻辑电平以实现最佳显示效果

    5. 兼容性和支持


    - 兼容性:与HPDL-2416兼容
    - 支持和服务:如需进一步技术支持,请访问官方网站www.broadcom.com获取详细信息

    6. 常见问题与解决方案


    - Q: 如何处理静电放电(ESD)?
    - A: 使用标准CMOS处理预防措施,如穿戴防静电手腕和放置在防静电管内
    - Q: 如何调整亮度?
    - A: 可通过BL输入端或内部亮度控制位(Control Register的bit 3-5)来调整

    7. 总结和推荐


    HDLx-2416系列智能字符显示模块具有广泛的适用范围和优异的性能,尤其适用于要求高可靠性和低功耗的应用场合。其独特的功能使其在市场上具备强大的竞争力。总的来说,HDLx-2416是一个值得推荐的产品。

HDLO-2416参数

参数
显示颜色 红色
显示高度 5.08mm
接口方式 ASCII
触碰模式 -
显示尺寸 -
视角 -
显示模式 -
发光强度 3.5mcd
字符宽度 5.08mm
显示宽度 3.43mm
显示类型 5 x 7 Dot Matrix
背光颜色 -
控制器类型 -
字符高度 3.43mm
分辨率(pixels) -
长*宽*高 25.15mm*20.07mm*6.6mm
通用封装 DIP
安装方式 通孔安装
零件状态 在售
包装方式 管装

HDLO-2416厂商介绍

Broadcom Inc.(博通公司)是一家全球领先的半导体公司,总部位于美国加利福尼亚州。Broadcom专注于设计、开发和提供广泛的半导体和基础设施软件解决方案,服务于数据中心、网络、软件、宽带、无线通信和工业市场。

主营产品分类包括:
1. 网络:包括以太网交换机、路由器、无线接入点等。
2. 无线通信:涉及Wi-Fi、蓝牙、GPS等无线技术。
3. 宽带:包括有线电视和宽带接入设备。
4. 工业:提供工业物联网解决方案和传感器。
5. 软件:包括网络安全、存储管理等软件产品。

应用领域广泛,包括:
- 数据中心:提供高速网络连接和存储解决方案。
- 移动设备:为智能手机、平板电脑提供无线通信技术。
- 家庭娱乐:提供宽带接入和家庭网络解决方案。
- 工业自动化:提供传感器和物联网解决方案。

Broadcom的优势在于:
- 技术创新:持续投入研发,拥有大量专利技术。
- 产品多样性:提供广泛的半导体和软件产品,满足不同市场需求。
- 客户服务:提供优质的客户支持和定制化解决方案。
- 全球布局:在全球设有研发中心和销售网络,服务全球客户。

HDLO-2416数据手册

厂牌 PDF简要描述 下载
BROADCOM LED显示器件 BROADCOM HDLO-2416 HDLO-2416数据手册

HDLO-2416封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 39.6236 ¥ 334.8193
5+ $ 34.7904 ¥ 293.9785
10+ $ 28.8872 ¥ 244.0971
50+ $ 27.6591 ¥ 233.7192
100+ $ 26.4295 ¥ 223.3296
库存: 166
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 334.81
