HSMG-C120

产品分类: 发光二极管
厂牌: BROADCOM
产品描述: Broadcom 绿光LED, 1606封装, 波长572 nm, 1.6 x 1 x 0.6mm
供应商型号: AV-E-HSMG-C120
供应商: Avnet
标准整包数: 4000

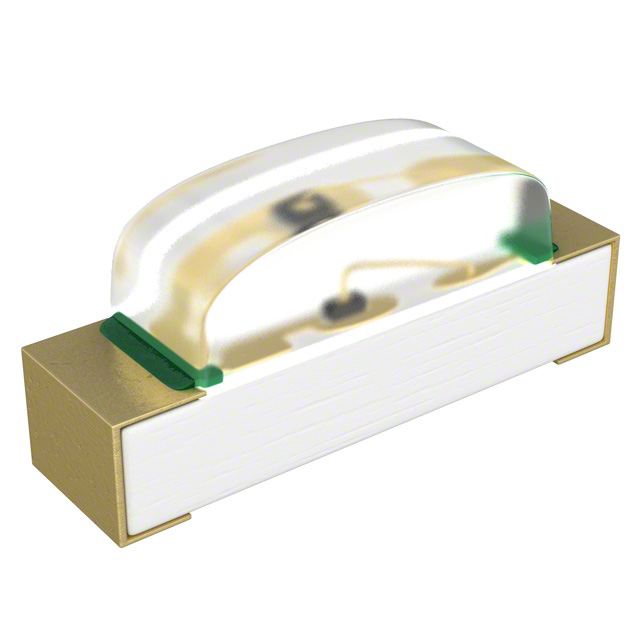

BROADCOM 发光二极管 HSMG-C120

HSMG-C120概述

    # 高效LED芯片技术手册:小型化和多功能应用的理想选择

    1. 产品简介


    这些芯片型LED(发光二极管)设计采用工业标准封装,便于操作和使用。各种不同颜色的产品可在九种紧凑的单色封装中找到。具体来说,HSMx-C150具有行业标准3.2 x 1.6毫米的足迹,适合多种用途;HSMx-C170和HSMx-C177分别采用2.0 x 1.25毫米的足迹,高度分别为0.8毫米和0.4毫米;HSMx-C19x系列具有1.6 x 0.8毫米的标准足迹,提供不同的高度以满足设计需求,其中HSMx-C190为0.8毫米,HSMx-C191为0.6毫米,HSMx-C197为0.4毫米。这些型号因其超薄的高度和宽广的视角,非常适合背光应用。此外,HSMx-C110和HSMx-C120是直角封装,而HSMx-C265则是反向安装封装,这些特别适用于LCD背光和侧光应用。

    2. 技术参数


    | 参数 | 类型 | 值 |
    |
    | 尺寸 | mm | 多种 |
    | 工作温度范围 | °C | -40 至 +85 |
    | 极限电流(DC正向电流) | mA | 25/30 |
    | 最大功率耗散 | mW | 65/78 |
    | 逆向电压 | V | 5 |
    | 焊接温度 | °C | 参见回流焊接图谱 |

    3. 产品特点和优势


    这些芯片LED的特点包括小尺寸、标准脚印、与红外焊接兼容、扩散光学性能优异、工作温度范围广(-40°C至+85°C)、可选直角和反向安装封装、多种颜色可供选择。其卓越的光效及可靠性使其成为LCD背光和前板照明应用的理想选择,尤其是在空间受限的情况下。

    4. 应用案例和使用建议


    这些LED广泛应用于按键背光、LCD背光、符号背光及面板指示灯等场景。对于需要高效能和高亮度的应用场合,建议选用扩散型光学设计以获得最佳视觉效果。此外,在设计时应考虑到LED的热管理,确保长期稳定运行。

    5. 兼容性和支持


    所有封装均兼容红外回流焊接工艺。若需进一步技术支持或获取最新的产品信息,可访问官网www.avagotech.com查询授权分销商列表及详细资料。

    6. 常见问题与解决方案


    - 问:如何处理存储湿度超标的情况?
    答:当湿度指示卡显示湿度大于10%,或设备暴露于低于30°C/60%RH环境超过672小时后,应进行60±5°C下20小时的烘烤处理。

    - 问:焊接过程中出现异常怎么办?
    答:参考应用笔记1060《表面贴装SMT LED指示组件回流焊》获取正确焊接指导。

    7. 总结和推荐


    综上所述,这款系列LED以其小巧的体积、广泛的适用性以及出色的性能表现脱颖而出。无论是从技术规格还是实际应用来看,它都展现了强大的竞争力。因此,我们强烈推荐此系列产品用于各类需要高性能LED解决方案的项目中。

HSMG-C120参数

参数
Vf-正向电压 2.2V
透镜形状 带圆顶,矩形
波长 572nm
测试电流 20mA
显示颜色 无色,绿色
视角 155°
透镜类型 透明
长*宽*高 1.6mm*1mm*600μm
通用封装 0603
安装方式 标准安装,贴片安装
零件状态 在售
包装方式 卷带包装

HSMG-C120厂商介绍

Broadcom Inc.(博通公司)是一家全球领先的半导体公司,总部位于美国加利福尼亚州。Broadcom专注于设计、开发和提供广泛的半导体和基础设施软件解决方案,服务于数据中心、网络、软件、宽带、无线通信和工业市场。

主营产品分类包括:
1. 网络:包括以太网交换机、路由器、无线接入点等。
2. 无线通信:涉及Wi-Fi、蓝牙、GPS等无线技术。
3. 宽带:包括有线电视和宽带接入设备。
4. 工业:提供工业物联网解决方案和传感器。
5. 软件:包括网络安全、存储管理等软件产品。

应用领域广泛,包括:
- 数据中心:提供高速网络连接和存储解决方案。
- 移动设备:为智能手机、平板电脑提供无线通信技术。
- 家庭娱乐:提供宽带接入和家庭网络解决方案。
- 工业自动化:提供传感器和物联网解决方案。

Broadcom的优势在于:
- 技术创新:持续投入研发,拥有大量专利技术。
- 产品多样性:提供广泛的半导体和软件产品,满足不同市场需求。
- 客户服务:提供优质的客户支持和定制化解决方案。
- 全球布局:在全球设有研发中心和销售网络,服务全球客户。

HSMG-C120数据手册

厂牌 PDF简要描述 下载
BROADCOM 发光二极管 BROADCOM HSMG-C120 HSMG-C120数据手册

HSMG-C120封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
4000+ $ 0.1075 ¥ 0.9353
16000+ $ 0.0613 ¥ 0.5329
36000+ $ 0.0538 ¥ 0.4676
108000+ $ 0.0515 ¥ 0.4484
库存: 196380
起订量: 8000 增量: 4000
交货地:
最小起订量为:4000
合计: ¥ 3741.2
直接购买
加入购物车
