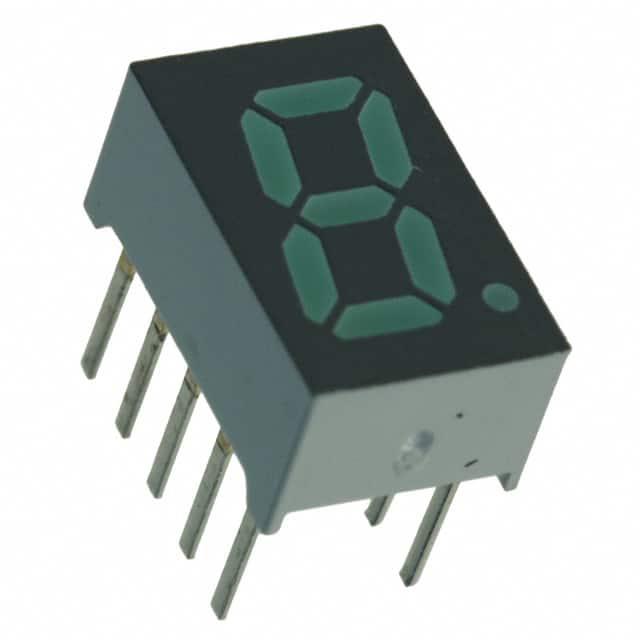

HDSP-U501

产品分类: LED显示器件
厂牌: BROADCOM
产品描述: Broadcom 1位LED数码管, 绿光, 通孔安装
供应商型号: AV-E-HDSP-U501
供应商: Avnet
标准整包数: 200
BROADCOM LED显示器件 HDSP-U501

HDSP-U501概述

    高效七段LED显示器:HDSP-Uxxx系列

    产品简介


    HDSP-Uxxx系列是Avago推出的一款紧凑型七段LED显示器,其尺寸仅为8毫米(0.31英寸)。这些显示器特别适用于各种应用场合,如家电、温度控制器和数字面板仪表等。每个显示器都具有右位小数点,并提供共阳极和共阴极两种配置方式。此外,它们具备多种颜色选择,包括红色、橙色、黄色、绿色,每种颜色的显示器在外观设计上都有各自的特点,能够满足不同需求的应用场景。

    技术参数


    | 参数 | 红色 | 橙色 | 黄色 | 绿色 |

    | 平均功率/段或DP | 37 mW | 105 mW | 80 mW | 105 mW |
    | 峰值正向电流/段或DP | 45 mA [1] | 90 mA [3] | 60 mA [5] | 90 mA [7] |
    | 直流正向电流/段或DP | 15 mA [2] | 30 mA [4] | 20 mA [6] | 30 mA [8] |
    | 工作温度范围 | -20°C至+90°C | -20°C至+90°C | -20°C至+90°C | -20°C至+90°C |
    | 存储温度范围 | -30°C至+90°C | -30°C至+90°C | -30°C至+90°C | -30°C至+90°C |
    注释:
    - [1], [3], [5], [7]: 查看图1建立脉冲条件。
    - [2], [4], [6], [8]: 超过53°C时,降额0.45 mA/°C(见图8)。

    产品特点和优势


    HDSP-Uxxx系列具有许多独特的优势,例如:
    - 紧凑的设计:8毫米的超迷你单数字七段显示器,非常适合空间有限的应用场景。
    - 优秀的外观:均匀照明的段和斜切角设计提供了最佳对比度,视角达到±50°。
    - 高亮度输出:适合长位字符串多路复用应用。
    - 设计灵活性:可选共阳极或共阴极,提供不同颜色和强度选择。
    - 广泛的亮度和颜色选择:多种色彩和亮度类别,确保显示一致性。

    应用案例和使用建议


    这些显示器在各类需要显示数字信息的应用中表现出色。例如,在温度控制设备中,这些显示器可以清晰显示当前温度,便于用户实时监控。对于数字面板仪表,它们能提供准确且易于读取的数值显示。
    使用建议:
    1. 选择适当的亮度类别:根据具体的应用场景选择合适的亮度类别,以确保在不同环境下的可视性。
    2. 注意焊接温度限制:在焊接时应遵守规定的温度限制,避免损坏显示器。

    兼容性和支持


    HDSP-Uxxx系列显示器具有良好的兼容性,能够与其他电子元件和设备无缝集成。Avago提供了详尽的技术文档和应用指南,确保用户能够正确安装和使用这些显示器。此外,技术支持团队随时准备为客户提供帮助。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 显示屏不亮 | 检查电源连接,确保电压和电流符合要求 |
    | 显示效果不佳 | 调整亮度类别,确保符合应用需求 |
    | 短时间内频繁闪烁 | 检查驱动电路,避免过载 |

    总结和推荐


    HDSP-Uxxx系列展示了卓越的性能和技术优势,是一款非常出色的七段LED显示器。其紧凑的设计、高亮度输出以及广泛的颜色选择使其成为各种应用的理想选择。强烈推荐给那些寻求高效、可靠和高性能显示器解决方案的用户。
    通过以上内容,我们可以看出HDSP-Uxxx系列不仅是技术领先的LED显示器,也是众多应用场合中的理想选择。希望这篇文章能够帮助您更好地了解这款产品并做出明智的选择。

HDSP-U501参数

参数
接口方式 -
显示尺寸 0.31in
视角 -
显示颜色 绿色
发光强度 6.8mcd
显示类型 7 段显示
显示高度 8mm
背光颜色 -
字符宽度 17.5mm
触碰模式 -
控制器类型 -
分辨率(pixels) -
显示宽度 4mm
显示模式 -
字符高度 8mm
长*宽*高 5mm*7.1mm*11mm
通用封装 DIP-10
安装方式 通孔安装
零件状态 在售
包装方式 散装

HDSP-U501厂商介绍

Broadcom Inc.(博通公司)是一家全球领先的半导体公司,总部位于美国加利福尼亚州。Broadcom专注于设计、开发和提供广泛的半导体和基础设施软件解决方案,服务于数据中心、网络、软件、宽带、无线通信和工业市场。

主营产品分类包括:
1. 网络:包括以太网交换机、路由器、无线接入点等。
2. 无线通信:涉及Wi-Fi、蓝牙、GPS等无线技术。
3. 宽带:包括有线电视和宽带接入设备。
4. 工业:提供工业物联网解决方案和传感器。
5. 软件:包括网络安全、存储管理等软件产品。

应用领域广泛,包括:
- 数据中心:提供高速网络连接和存储解决方案。
- 移动设备:为智能手机、平板电脑提供无线通信技术。
- 家庭娱乐:提供宽带接入和家庭网络解决方案。
- 工业自动化:提供传感器和物联网解决方案。

Broadcom的优势在于:
- 技术创新:持续投入研发,拥有大量专利技术。
- 产品多样性:提供广泛的半导体和软件产品,满足不同市场需求。
- 客户服务:提供优质的客户支持和定制化解决方案。
- 全球布局:在全球设有研发中心和销售网络,服务全球客户。

HDSP-U501数据手册

厂牌 PDF简要描述 下载
BROADCOM LED显示器件 BROADCOM HDSP-U501 HDSP-U501数据手册

HDSP-U501封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
200+ $ 4.62 ¥ 40.194
600+ $ 4.583 ¥ 39.8724
2000+ $ 4.5461 ¥ 39.5509
库存: 800
起订量: 200 增量: 200
交货地:
最小起订量为:200
合计: ¥ 8038.8
