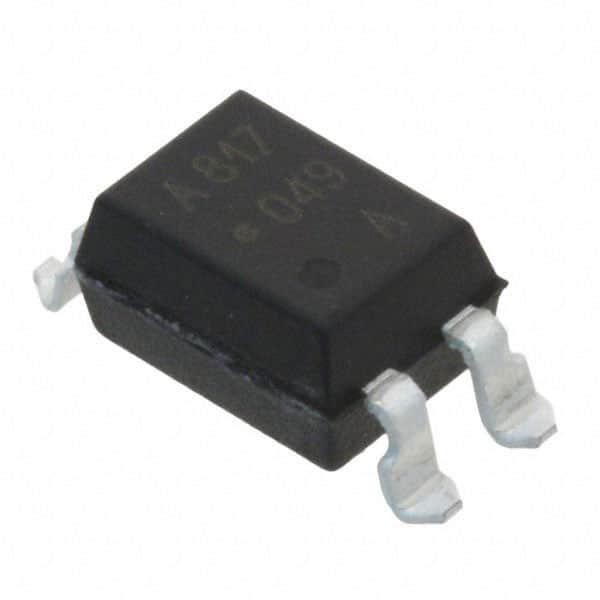

HCPL-817-500E

产品分类: 隔离器
厂牌: BROADCOM
产品描述: 1 PDIP-4 贴片安装,黏合安装 4.6mm*6.5mm*3.75mm
供应商型号: Q-HCPL-817-500E
供应商: 国内现货
标准整包数: 1000
BROADCOM 隔离器 HCPL-817-500E

HCPL-817-500E概述

    HCPL-817 光电耦合器技术手册

    1. 产品简介


    HCPL-817 是一款光耦合器,主要应用于信号传输和电路隔离等领域。该器件采用高密度贴装设计,提供多种封装选项以满足不同的安装需求。HCPL-817 集成了发光二极管(LED)和光电晶体管,可实现输入输出端的高度电气隔离。

    2. 技术参数


    - 电流传输比 (CTR):最小值为 50%,典型值可达 600%。
    - 隔离电压 (Viso):高达 5000 Vrms。
    - 响应时间 (tr):典型值为 4 μs,当 VCE=2 V、IC=2 mA、RL=100 Ω时。
    - 封装形式:4 针 DIP 封装,可选择 300 mil 和 400 mil 间距。
    - 认证标准:UL、CSA、IEC/EN/DIN EN 60747-5-2 认证。

    3. 产品特点和优势


    - 高隔离电压:隔离电压达到 5000 Vrms,确保电路安全隔离。
    - 高可靠性:经过多项国际标准认证,确保产品质量。
    - 快速响应:典型响应时间为 4 μs,适合高频应用。
    - 环保设计:无铅,符合 RoHS 标准。

    4. 应用案例和使用建议


    - 应用案例:广泛应用于信号传输、电源反馈回路、计算机 I/O 接口等领域。
    - 使用建议:确保正确的电源和负载配置,避免过度电流导致器件损坏。

    5. 兼容性和支持


    - 兼容性:支持表面贴装和通孔安装,适用于多种电路板设计。
    - 技术支持:由 Avago 销售代表或授权分销商提供技术支持。

    6. 常见问题与解决方案


    - 问题 1:过高的反向电压导致光耦失效。
    - 解决方案:检查电路设计,确保反向电压不超过 6 V。

    - 问题 2:光耦响应时间不稳定。
    - 解决方案:确认负载电阻匹配,调整负载条件至推荐范围。

    7. 总结和推荐


    HCPL-817 光电耦合器是一款高效能、高可靠性的光电耦合器件,适用于各种高要求的电路设计。其高隔离电压和快速响应特性使其在电力电子、自动化控制和通信系统中具有显著优势。我们强烈推荐使用这款产品,特别是在需要严格隔离的应用环境中。
    为了获得更详细的产品信息和订购支持,请访问 [Avago 官方网站](http://www.avagotech.com)。

HCPL-817-500E参数

参数
数据速率 -
通道数量 1
长*宽*高 4.6mm*6.5mm*3.75mm
通用封装 PDIP-4
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

HCPL-817-500E厂商介绍

Broadcom Inc.(博通公司)是一家全球领先的半导体公司,总部位于美国加利福尼亚州。Broadcom专注于设计、开发和提供广泛的半导体和基础设施软件解决方案,服务于数据中心、网络、软件、宽带、无线通信和工业市场。

主营产品分类包括:
1. 网络:包括以太网交换机、路由器、无线接入点等。
2. 无线通信:涉及Wi-Fi、蓝牙、GPS等无线技术。
3. 宽带:包括有线电视和宽带接入设备。
4. 工业:提供工业物联网解决方案和传感器。
5. 软件:包括网络安全、存储管理等软件产品。

应用领域广泛,包括:
- 数据中心:提供高速网络连接和存储解决方案。
- 移动设备:为智能手机、平板电脑提供无线通信技术。
- 家庭娱乐:提供宽带接入和家庭网络解决方案。
- 工业自动化:提供传感器和物联网解决方案。

Broadcom的优势在于:
- 技术创新:持续投入研发,拥有大量专利技术。
- 产品多样性:提供广泛的半导体和软件产品,满足不同市场需求。
- 客户服务:提供优质的客户支持和定制化解决方案。
- 全球布局:在全球设有研发中心和销售网络,服务全球客户。

HCPL-817-500E数据手册

厂牌 PDF简要描述 下载
BROADCOM 隔离器 BROADCOM HCPL-817-500E HCPL-817-500E数据手册

HCPL-817-500E封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 0.5684
2000+ ¥ 0.5476
3000+ ¥ 0.5272
库存: 5000
起订量: 1000 增量: 1000
交货地:
最小起订量为:1000
合计: ¥ 568.4
直接购买
加入购物车
