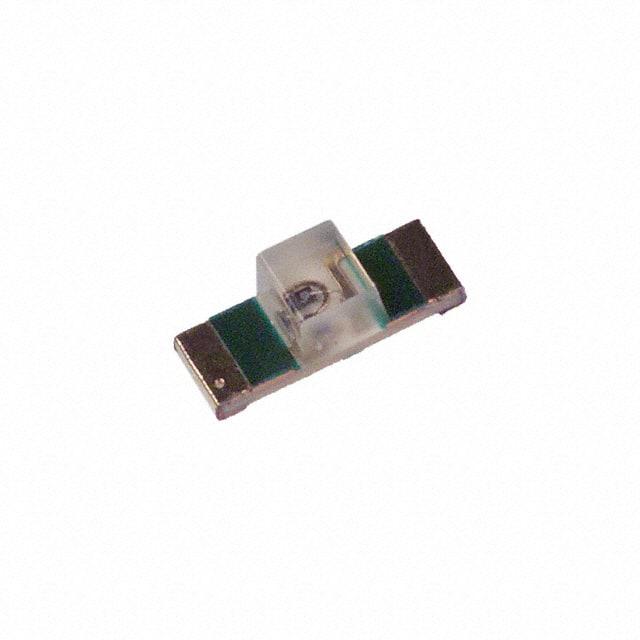

HSMW-C265

产品分类: 发光二极管
厂牌: BROADCOM
产品描述: 150° 3.6V 20mA 带平顶,矩形 扩散 白色 1305 底座安装,标准安装,贴片安装 3.4mm*1.25mm*1.1mm
供应商型号: AV-E-HSMW-C265
供应商: Avnet
标准整包数: 3000
BROADCOM 发光二极管 HSMW-C265

HSMW-C265概述


    产品简介


    白光ChipLED
    这些白光ChipLED因其独特的白色调,适用于背光应用,为产品差异化提供了可能。它们设计为行业标准封装,便于处理和使用。这些LED芯片有两种包装方式:侧发光(HSMW-C120)和顶发光(HSMW-C130、C191、C197和C265)。这些产品被广泛应用于LCD背光、键盘背光、按钮背光和符号背光等领域。

    技术参数


    关键规格
    - 工作电压范围:最高至3.9V
    - 最大正向电流:20mA
    - 最大功耗:78mW
    - 反向电压:5V
    - 最高工作温度:85℃
    - 最低存储温度:-40℃
    - 存储条件:温度5℃至30℃,湿度≤60%

    光学特性
    - 发光强度(Iv):45mcd至200mcd
    - 色坐标(x,y):0.27至0.33
    - 光通量效率:240lm/W
    - 最大亮度角(θ1/2):155°至240°

    产品特点和优势


    产品特点
    - 白色调多样性:提供了多种色调选择,以满足不同的设计需求。
    - 小型化设计:适合紧凑空间的设计要求。
    - 行业标准封装:便于集成到现有的电路板设计中。
    - 回流焊兼容性:通过了回流焊接工艺测试,适用于自动装配设备。
    - 宽工作温度范围:-40℃至+85℃,适应各种恶劣环境。
    市场优势
    - 高亮度和高可靠性:提供较高的发光强度和较长的产品寿命。
    - 设计灵活性:多种颜色和尺寸选择,适用于广泛的背光应用。

    应用案例和使用建议


    应用案例
    - LCD背光:常用于显示设备的背景照明。
    - 键盘背光:可用于提高键盘在黑暗环境下的可视性。
    - 按钮背光:增强按键的功能和美观度。
    - 符号背光:用于标识和装饰。
    使用建议
    - 放置方向:注意LED的正负极方向,避免焊接错误。
    - 散热管理:在高功率应用中,需要考虑良好的热管理措施以延长LED的使用寿命。
    - 防静电处理:由于敏感于静电放电(ESD),请在操作时遵守适当的防静电处理措施。

    兼容性和支持


    兼容性
    - 回流焊兼容性:与主流回流焊设备兼容,确保易于自动化生产和安装。
    - 自动装配兼容性:与自动装配设备兼容,提高了生产效率。
    厂商支持
    - 技术支持:可从官方网站获取详细的技术文档和支持服务。
    - 分销渠道:访问公司官网查询最新供应商列表。

    常见问题与解决方案


    常见问题
    1. LED无法点亮:检查接线是否正确连接,确认供电电压是否符合要求。
    2. 发光强度不足:可能是因为驱动电流过低,调整驱动电路以增加电流。
    3. 寿命短:可能是由于过热导致,改善散热条件可以延长使用寿命。
    4. 正负极反接:确保焊接时正确区分LED的正负极。
    解决方案
    1. 检查接线和电压:确保所有连线都正确无误,并且电压在规定的范围内。
    2. 调整驱动电流:确保驱动电路中的电流适配LED的要求。
    3. 优化散热设计:加装散热片或改进电路布局以提高散热效果。
    4. 重新焊接:仔细辨认LED的正负极,并按正确方向重新焊接。

    总结和推荐


    总体来说,这些白光ChipLED凭借其出色的性能和多功能性,在背光应用中表现卓越。它们的小巧设计和高可靠性使其成为许多电子产品的理想选择。特别是在需要高效能、高亮度背光的应用中,如LCD屏幕、键盘背光和按钮背光,这些产品将大大提升用户体验。
    推荐程度:强烈推荐,特别是对于需要高可靠性和优良视觉效果的应用场景。

HSMW-C265参数

参数
视角 150°
透镜类型 扩散
Vf-正向电压 3.6V
透镜形状 带平顶,矩形
波长 -
测试电流 20mA
显示颜色 白色
长*宽*高 3.4mm*1.25mm*1.1mm
通用封装 1305
安装方式 底座安装,标准安装,贴片安装
零件状态 在售
包装方式 卷带包装

HSMW-C265厂商介绍

Broadcom Inc.(博通公司)是一家全球领先的半导体公司,总部位于美国加利福尼亚州。Broadcom专注于设计、开发和提供广泛的半导体和基础设施软件解决方案,服务于数据中心、网络、软件、宽带、无线通信和工业市场。

主营产品分类包括:
1. 网络:包括以太网交换机、路由器、无线接入点等。
2. 无线通信:涉及Wi-Fi、蓝牙、GPS等无线技术。
3. 宽带:包括有线电视和宽带接入设备。
4. 工业:提供工业物联网解决方案和传感器。
5. 软件:包括网络安全、存储管理等软件产品。

应用领域广泛,包括:
- 数据中心:提供高速网络连接和存储解决方案。
- 移动设备:为智能手机、平板电脑提供无线通信技术。
- 家庭娱乐:提供宽带接入和家庭网络解决方案。
- 工业自动化:提供传感器和物联网解决方案。

Broadcom的优势在于:
- 技术创新:持续投入研发,拥有大量专利技术。
- 产品多样性:提供广泛的半导体和软件产品,满足不同市场需求。
- 客户服务:提供优质的客户支持和定制化解决方案。
- 全球布局:在全球设有研发中心和销售网络,服务全球客户。

HSMW-C265数据手册

厂牌 PDF简要描述 下载
BROADCOM 发光二极管 BROADCOM HSMW-C265 HSMW-C265数据手册

HSMW-C265封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3000+ $ 0.3011 ¥ 2.6198
6000+ $ 0.2766 ¥ 2.4068
9000+ $ 0.243 ¥ 2.1145
24000+ $ 0.2331 ¥ 2.0278
库存: 507000
起订量: 3000 增量: 3000
交货地:
最小起订量为:3000
合计: ¥ 7859.4
