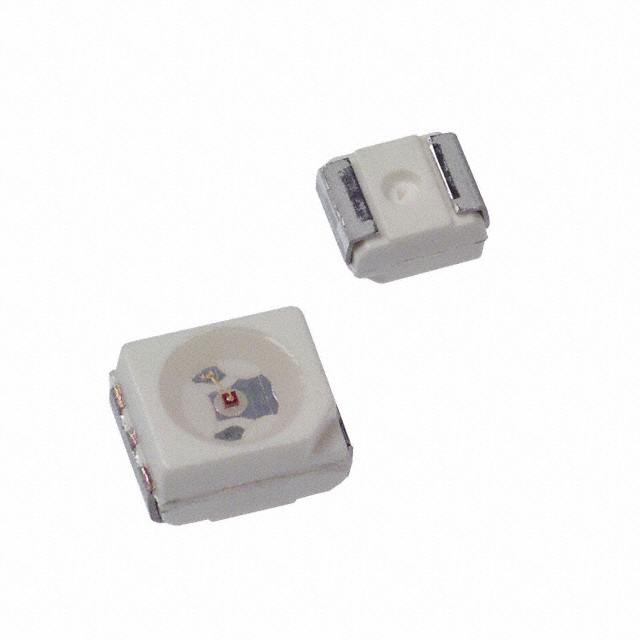

HSML-A100-Q00J1

产品分类: 发光二极管
厂牌: BROADCOM
产品描述: 609nm 120° 1.9V 20mA 圆形,带平顶 透明 无色,橙色 PLCC-2 标准安装,贴片安装 3.2mm*2.8mm*2.1mm
供应商型号: AV-E-HSML-A100-Q00J1
供应商: Avnet
标准整包数: 2000
BROADCOM 发光二极管 HSML-A100-Q00J1

HSML-A100-Q00J1概述

    # 高质量电子元器件技术手册

    产品简介


    产品类型与主要功能
    HSMx-A10x-xxxxx系列是表面贴装型LED指示灯,采用行业标准的PLCC-2封装形式。这些LED指示灯具有高可靠性,适用于各种严苛的环境条件,特别适合应用于汽车内部、标志信号等领域。此外,它们的超宽视角(120度)使得它们在汽车内饰、办公设备、工业设备和家用电器等领域的面板、按钮及背光应用中表现出色。
    应用领域
    这些LED指示灯广泛应用于多个领域,包括:
    - 汽车内饰:仪表盘背光、中央控制台背光、驾驶舱背光。
    - 电子标识和信号:全彩色室内标识、可变信息标志。
    - 办公自动化、家用电器和工业设备:前面板背光、按钮背光、显示屏背光。

    技术参数


    封装与尺寸
    - 封装类型:PLCC-2,表面贴装
    - 封装尺寸:请参考手册中的具体尺寸表。
    工作条件
    - 正向电流:最大30mA,建议驱动电流在10mA到30mA之间以保证长期性能。
    - 反向电压:最大5V。
    - 工作温度范围:-55°C至+100°C。
    - 存储温度范围:-55°C至+100°C。
    - 绝对最大额定值:详见手册中的绝对最大额定值表格。
    光学特性
    - 发光强度:根据不同的颜色,发光强度有显著差异。详情见手册中的光学特性表格。
    电气特性
    - 正向电压:2.2V至4.05V。
    - 热阻:典型值为180°C/W。

    产品特点和优势


    - 标准PLCC-2封装:适合大规模生产。
    - 高可靠性:经过严格测试,适合在恶劣环境下使用。
    - 宽广的视角:120度,满足多种应用需求。
    - 易于装配:支持回流焊接和波峰焊接,便于自动化生产。

    应用案例和使用建议


    应用案例
    - 汽车内饰:如仪表盘和中控台的背景照明。
    - 家用电器:如微波炉和冰箱上的按钮和指示灯。
    - 工业设备:如控制面板和显示器的背光。
    使用建议
    - 避免静电放电:注意处理和加工时的防静电措施。
    - 适当的回流焊接过程:参照手册中的推荐焊接工艺。
    - 储存条件:保持低湿度环境,避免长时间暴露在高温环境中。

    兼容性和支持


    - 兼容性:与红外回流焊和波峰焊兼容。
    - 制造商支持:详细的支持文档可以在制造商网站上找到,同时提供详细的FAQ和故障排除指南。

    常见问题与解决方案


    常见问题
    1. 如何避免静电损坏?
    - 参考手册中的静电防护建议,并在处理过程中使用防静电手套和工具。
    2. 如何进行回流焊接?
    - 参考手册中的回流焊接曲线图,遵循推荐的焊接温度和时间。
    3. 如何储存未使用的产品?
    - 存放在密封的干燥袋中,并保持在规定的温度和湿度范围内。
    解决方案
    - 静电防护:确保处理和加工过程中的防静电措施,参考手册中的详细建议。
    - 焊接过程:严格按照手册中的焊接曲线图执行,确保焊接过程的顺利进行。
    - 储存条件:严格遵守手册中的储存要求,避免影响产品的可靠性和使用寿命。

    总结和推荐


    HSMx-A10x-xxxxx系列LED指示灯以其卓越的可靠性、广泛的视角和高度的兼容性成为众多应用的理想选择。其高亮度和易于组装的特点使其在市场上具备很强的竞争力。因此,我强烈推荐使用这一系列LED指示灯,特别是对于需要在复杂环境下工作的应用场合。

HSML-A100-Q00J1参数

参数
显示颜色 无色,橙色
视角 120°
透镜类型 透明
Vf-正向电压 1.9V
透镜形状 圆形,带平顶
波长 609nm
测试电流 20mA
长*宽*高 3.2mm*2.8mm*2.1mm
通用封装 PLCC-2
安装方式 标准安装,贴片安装
零件状态 在售
包装方式 卷带包装

HSML-A100-Q00J1厂商介绍

Broadcom Inc.(博通公司)是一家全球领先的半导体公司,总部位于美国加利福尼亚州。Broadcom专注于设计、开发和提供广泛的半导体和基础设施软件解决方案,服务于数据中心、网络、软件、宽带、无线通信和工业市场。

主营产品分类包括:
1. 网络:包括以太网交换机、路由器、无线接入点等。
2. 无线通信:涉及Wi-Fi、蓝牙、GPS等无线技术。
3. 宽带:包括有线电视和宽带接入设备。
4. 工业:提供工业物联网解决方案和传感器。
5. 软件:包括网络安全、存储管理等软件产品。

应用领域广泛,包括:
- 数据中心:提供高速网络连接和存储解决方案。
- 移动设备:为智能手机、平板电脑提供无线通信技术。
- 家庭娱乐:提供宽带接入和家庭网络解决方案。
- 工业自动化:提供传感器和物联网解决方案。

Broadcom的优势在于:
- 技术创新:持续投入研发,拥有大量专利技术。
- 产品多样性:提供广泛的半导体和软件产品,满足不同市场需求。
- 客户服务:提供优质的客户支持和定制化解决方案。
- 全球布局:在全球设有研发中心和销售网络,服务全球客户。

HSML-A100-Q00J1数据手册

厂牌 PDF简要描述 下载
BROADCOM 发光二极管 BROADCOM HSML-A100-Q00J1 HSML-A100-Q00J1数据手册

HSML-A100-Q00J1封装设计

查看详情并下载
Symbol
Footprint
3D Model
