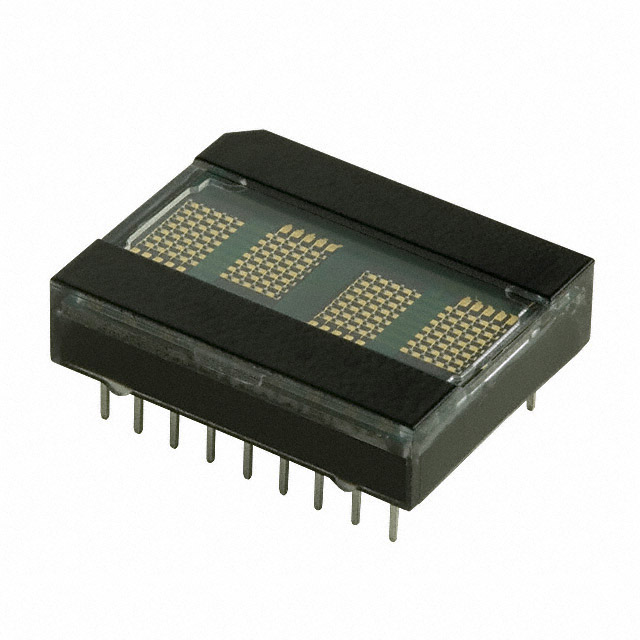

HDLG-2416

产品分类: LED显示器件
厂牌: BROADCOM
产品描述: Broadcom 4位LED数码管, 绿光, 通孔安装
供应商型号: HDLG-2416
供应商: 国内现货
标准整包数: 20
BROADCOM LED显示器件 HDLG-2416

HDLG-2416概述


    产品简介


    产品类型与主要功能:
    Broadcom的HDLx-2416系列是一类四字符5×7点阵显示模块,采用内置CMOS集成电路驱动。这些显示器具有针脚兼容的特性,可直接替换HPDL-2416。HDLx-2416内建ASCII解码器和LED驱动电路,通过微处理器可以方便地进行通信。
    应用领域:
    HDLx-2416广泛应用于智能显示领域,如仪表盘、智能家居设备、工业自动化系统等需要直观显示文本信息的应用场合。

    技术参数


    - 绝对最大额定值:
    - VDD到地的电压:-0.5V至7.0V
    - 输入电压(任一引脚到地):-0.5V至VDD+0.5V
    - 工作温度范围:TA –40°C 至 +85°C
    - 存储温度范围:TS –40°C 至 +100°C
    - 针脚ESD保护:R = 1.5 kΩ, C = 100 pF, VZ = 2 kV
    - 推荐工作条件:
    - 供电电压VDD:4.5V至5.5V
    - 输入电流II:-40 μA 至 +10 μA (VIN = 0V至VDD)
    - 输出电流IDD:最大160mA(所有位置均亮)
    - 光学特性:平均亮度为12.7mcd(字符全亮时)
    - 电气特性:
    - 输入高电平VIH:VDD
    - 输入低电平VIL:GND 0.8V
    - 数据建立时间tDS:50ns
    - 数据保持时间tDH:40ns
    - 清除时间tCLR:10μs
    - 写入时间tW:75ns

    产品特点和优势


    - 易于集成: 与HPDL-2416引脚兼容,可以直接替代使用。
    - 扩展字符集: 支持128个ASCII字符。
    - 低功耗: 采用CMOS IC设计,功耗低。
    - 宽工作温度范围: -40°C 至 +85°C。
    - 优秀的ESD保护: 防静电设计确保可靠性。
    - 亮度控制: 提供8级亮度调节和内部脉宽调制(PWM)控制。
    - 广泛的应用: 适用于多种场合,例如仪表盘、智能家居和工业控制系统。

    应用案例和使用建议


    应用案例:
    HDLx-2416非常适合用于汽车仪表板上的数字显示,特别是在显示日期、时间、车速等信息时。它还能应用于工厂控制面板、智能家居中的温度和湿度显示器等。
    使用建议:
    - 当使用HDLx-2416进行数据写入时,确保所有相关信号(如CE1、CE2、CU、A0-A1、D0-D6等)在写周期期间保持稳定。
    - 如果需要频繁更改显示亮度,建议使用外部脉冲宽度调制(PWM)信号控制BL输入来实现。
    - 在低温环境下使用时,确保温度控制在规定的范围内,以避免过热问题。

    兼容性和支持


    - 兼容性: 与HPDL-2416引脚兼容,可以轻松替换现有设备。
    - 支持和维护: 广泛的文档和技术支持资料可以帮助用户更好地理解和使用该设备。此外,厂商还提供详细的故障排除指南和用户手册。

    常见问题与解决方案


    - 问题:如何设置初始亮度?
    - 解决方法:可以通过在控制寄存器中写入特定代码来设置初始亮度。例如,代码(000)对应最高亮度,(111)对应最低亮度。

    - 问题:显示屏不显示任何字符怎么办?
    - 解决方法:检查清除(CLR)信号是否已经触发。如果未触发,确保将CLR置为低电平至少10μs。同时检查地址选择(A0、A1)、数据输入(D0-D6)和写入信号(WR)是否正确。

    总结和推荐


    总体评价:
    HDLx-2416系列显示模块是一款功能强大且性能稳定的智能显示设备。它提供了广泛的适用性和优异的可靠性,特别是在需要低功耗、高亮度和宽温度范围的环境中表现出色。
    推荐使用:
    强烈推荐HDLx-2416系列显示模块给需要高性能智能显示解决方案的用户。它的多功能性和易用性使其成为众多领域的理想选择。

HDLG-2416参数

参数
显示尺寸 -
显示宽度 3.43mm
视角 -
字符高度 5mm
控制器类型 -
发光强度 5.6mcd
字符宽度 5mm
显示类型 5 x 7 Dot Matrix
接口方式 ASCII
显示高度 5.08mm
显示模式 -
触碰模式 -
背光颜色 -
分辨率(pixels) -
显示颜色 绿色
长*宽*高 25.15mm*20.07mm*6.6mm
通用封装 DIP-18
安装方式 通孔安装
零件状态 在售
包装方式 管装

HDLG-2416厂商介绍

Broadcom Inc.(博通公司)是一家全球领先的半导体公司,总部位于美国加利福尼亚州。Broadcom专注于设计、开发和提供广泛的半导体和基础设施软件解决方案,服务于数据中心、网络、软件、宽带、无线通信和工业市场。

主营产品分类包括:
1. 网络:包括以太网交换机、路由器、无线接入点等。
2. 无线通信:涉及Wi-Fi、蓝牙、GPS等无线技术。
3. 宽带:包括有线电视和宽带接入设备。
4. 工业:提供工业物联网解决方案和传感器。
5. 软件:包括网络安全、存储管理等软件产品。

应用领域广泛,包括:
- 数据中心:提供高速网络连接和存储解决方案。
- 移动设备:为智能手机、平板电脑提供无线通信技术。
- 家庭娱乐:提供宽带接入和家庭网络解决方案。
- 工业自动化:提供传感器和物联网解决方案。

Broadcom的优势在于:
- 技术创新:持续投入研发,拥有大量专利技术。
- 产品多样性:提供广泛的半导体和软件产品,满足不同市场需求。
- 客户服务:提供优质的客户支持和定制化解决方案。
- 全球布局:在全球设有研发中心和销售网络,服务全球客户。

HDLG-2416数据手册

厂牌 PDF简要描述 下载
BROADCOM LED显示器件 BROADCOM HDLG-2416 HDLG-2416数据手册

HDLG-2416封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
20+ ¥ 246.25
40+ ¥ 238.37
80+ ¥ 230.49
160+ ¥ 226.55
库存: 200
起订量: 20 增量: 20
交货地:
最小起订量为:20
合计: ¥ 4925
直接购买
加入购物车
