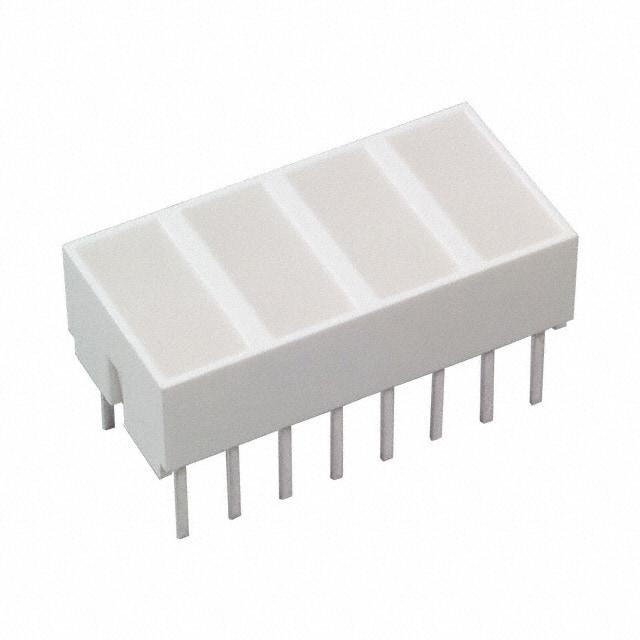

HLMP-2620

产品分类: 发光二极管
厂牌: BROADCOM
产品描述: 635nm 2.6V 20mA 带平顶,矩形 红色 DIP 通孔安装 8.89mm(长度)*3.81mm(宽度)
供应商型号: CSJ-ST30657371
供应商: 海外现货
标准整包数: 1
BROADCOM 发光二极管 HLMP-2620

HLMP-2620概述

    HLCP-X100 和 HLMP-2XXX 系列光条:产品技术手册

    1. 产品简介


    产品类型:
    HLCP-X100 和 HLMP-2XXX 系列光条是为需要大面积亮光源的应用而设计的矩形光源。这些光条配置为单列和双列封装,包含单一或分段的发光区域。
    主要功能:
    - 高亮度、均匀发光区域
    - 可选择多种颜色
    - 适用于业务机器显示器、电信指示器、面板和标识安装
    - 具有优秀的ON-OFF对比度
    - 可堆叠和插入式安装
    - 光学表面适合标志安装
    应用领域:
    - 商务机器显示器
    - 电信指示器
    - 前面板过程状态指示器
    - PCB板标识
    - 条形图

    2. 技术参数


    | 参数 | AlGaAs 红色 HLCP-X100 系列 | HER 系列 | 黄色系列 | 绿色系列 |

    | 平均功率耗散(每芯片) | 37 mW | 135 mW | 85 mW | 135 mW |
    | 峰值正向电流(每芯片) | 45 mA | 90 mA | 60 mA | 90 mA |
    | 平均正向电流(每芯片) | 15 mA | 25 mA | 20 mA | 25 mA |
    | 直流正向电流(每芯片) | 15 mA | 30 mA | 25 mA | 30 mA |
    | 反向电压(每芯片) | 5 V | 6 V | 6 V | 6 V |
    | 工作温度范围 | -20°C 到 +100°C | -40°C 到 +85°C | -20°C 到 +85°C | -20°C 到 +85°C |
    | 存储温度范围 | -40°C 到 +85°C |

    3. 产品特点和优势


    独特功能和优势:
    - 高亮度和均匀发光区域:适用于需要大面积光源的应用。
    - 多种颜色选择:红、黄、绿及双色选项。
    - 高效率和低功耗:采用先进的半导体材料,确保高效能和长寿命。
    - 优异的ON-OFF对比度:提供出色的视觉效果,适合各种指示应用。
    - 易于安装和使用:可堆叠和插入式安装,简化装配流程。

    4. 应用案例和使用建议


    应用案例:
    - 在业务机器显示器中用于状态指示和警报提示。
    - 在电信设备中作为信号指示灯。
    - 在工业控制面板上显示过程状态。
    使用建议:
    - 散热管理:确保光条工作在推荐的温度范围内,避免过热导致损坏。
    - 电路设计:使用推荐的驱动电流和电压,避免超出额定值导致损坏。
    - 清洁维护:推荐使用特定溶剂进行清洁,如Freon (F113)和酒精混合物,避免损坏光学组件。

    5. 兼容性和支持


    兼容性:
    - 光条的设计允许与其他LED灯具和电子设备集成。
    - 光条的引脚布局标准化,方便与其他电子模块连接。
    支持和服务:
    - Avago公司提供详尽的技术文档和支持服务,包括应用指南和技术咨询服务。
    - 用户可通过官方网站获取更多技术支持和产品信息。

    6. 常见问题与解决方案


    常见问题:
    - 光强度不足:检查驱动电流是否符合要求,调整电源以提供正确的电流。
    - 光颜色异常:确认是否选择了正确颜色的光条,并确保工作环境温度正常。
    - 过热保护:检查散热措施是否到位,避免过热导致光条损坏。
    解决方案:
    - 调整驱动电流和电压至推荐范围。
    - 检查并改善散热条件。
    - 更换损坏或不合适的光条。

    7. 总结和推荐


    综合评估:
    - 主要优点:HLCP-X100 和 HLMP-2XXX 系列光条提供了高亮度、均匀发光区域和多色选择,适用于广泛的工业和商业应用。
    - 推荐使用:强烈推荐在需要大面积光源的设备中使用这些光条,特别是那些对亮度和颜色有严格要求的应用场合。
    通过本文的技术手册内容,我们可以看到HLCP-X100 和 HLMP-2XXX 系列光条在性能、兼容性和应用灵活性方面的显著优势。无论是对于新项目还是现有系统升级,它们都是理想的选择。

HLMP-2620参数

参数
视角 -
透镜类型 -
Vf-正向电压 2.6V
透镜形状 带平顶,矩形
波长 635nm
测试电流 20mA
显示颜色 红色
长*宽*高 8.89mm(长度)*3.81mm(宽度)
通用封装 DIP
安装方式 通孔安装
零件状态 在售
包装方式 管装

HLMP-2620厂商介绍

Broadcom Inc.(博通公司)是一家全球领先的半导体公司,总部位于美国加利福尼亚州。Broadcom专注于设计、开发和提供广泛的半导体和基础设施软件解决方案,服务于数据中心、网络、软件、宽带、无线通信和工业市场。

主营产品分类包括:
1. 网络:包括以太网交换机、路由器、无线接入点等。
2. 无线通信:涉及Wi-Fi、蓝牙、GPS等无线技术。
3. 宽带:包括有线电视和宽带接入设备。
4. 工业:提供工业物联网解决方案和传感器。
5. 软件:包括网络安全、存储管理等软件产品。

应用领域广泛,包括:
- 数据中心:提供高速网络连接和存储解决方案。
- 移动设备:为智能手机、平板电脑提供无线通信技术。
- 家庭娱乐:提供宽带接入和家庭网络解决方案。
- 工业自动化:提供传感器和物联网解决方案。

Broadcom的优势在于:
- 技术创新:持续投入研发,拥有大量专利技术。
- 产品多样性:提供广泛的半导体和软件产品,满足不同市场需求。
- 客户服务:提供优质的客户支持和定制化解决方案。
- 全球布局:在全球设有研发中心和销售网络,服务全球客户。

HLMP-2620数据手册

厂牌 PDF简要描述 下载
BROADCOM 发光二极管 BROADCOM HLMP-2620 HLMP-2620数据手册
