HDSP-7501

产品分类: LED数码管
厂牌: BROADCOM
产品描述: Broadcom 1位LED数码管, 红光, 通孔安装
供应商型号: 1782994
供应商: 海外现货
标准整包数: 200

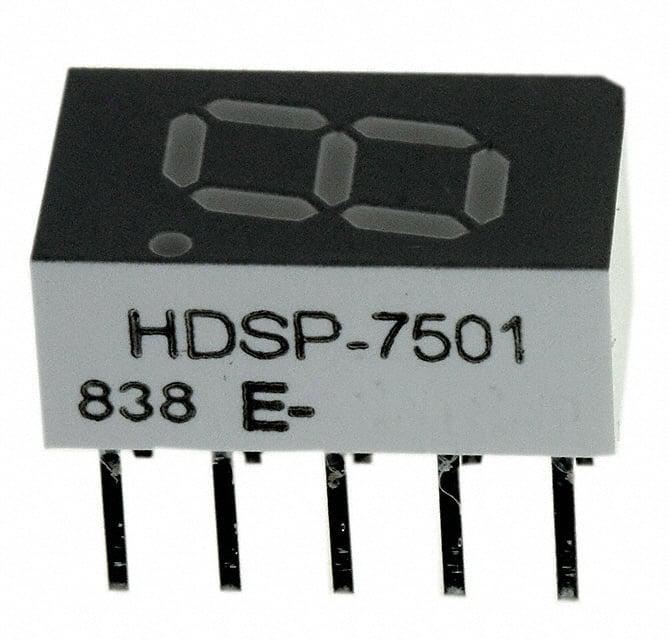

BROADCOM LED数码管 HDSP-7501

HDSP-7501概述

    7.6mm LED七段显示器的技术手册

    1. 产品简介


    本手册介绍了7.6毫米(0.3英寸)LED七段显示器,这些显示器适用于最多3米(10英尺)的距离内显示。这些设备采用工业标准尺寸和引脚布局,可广泛应用于各种场合。这两种显示类型均带有右侧的小数点,而且全部可选共阴极或共阳极配置。为了便携应用,还提供低电流版本的产品。

    2. 技术参数


    - 外形尺寸: 0.300 x 0.500英寸
    - 引脚间距: 2.54毫米(0.1英寸)
    - 颜色选择: AlGaAs红、高效率红、黄、绿、橙
    - 发光强度:
    - 红色: 每段平均20毫安时14.0毫坎德拉
    - 黄色: 每段平均20毫安时980微坎德拉
    - 绿色: 每段平均20毫安时3000微坎德拉
    - 正向电压:
    - 红色: 每段或小数点2.0至3.0伏特(每段20毫安)
    - 黄色: 每段或小数点2.1至2.5伏特(每段10毫安)
    - 绿色: 每段或小数点2.1至2.5伏特(每段10毫安)
    - 最大峰值电流: 90至160毫安
    - 操作温度范围: -40至100摄氏度
    - 存储温度范围: -55至100摄氏度

    3. 产品特点和优势


    - 紧凑设计: 尺寸为0.300 x 0.500英寸
    - 多种颜色选择: 可选AlGaAs红、高效率红、黄、绿、橙
    - 均匀发光: 光线分布均匀,易于阅读
    - 设计灵活性: 可选择共阳极或共阴极配置,带有右侧的小数点
    - 高强度光输出: 在高亮度环境下表现出色
    - 多功能性: 可用于长时间多路复用的长数字字符串

    4. 应用案例和使用建议


    - 应用实例: 这些显示器特别适合高亮度应用,如室外指示牌、数字仪表板、广告牌等。
    - 使用建议: 在设计电路时,注意最大允许直流电流和峰值电流限制,以避免过热损坏。对于阳光下可视应用,推荐使用AlGaAs系列的红色显示器。

    5. 兼容性和支持


    - 兼容性: 可与多种标准电子设备兼容。
    - 技术支持: 厂商提供详细的安装指南和技术支持服务,可在其官方网站上获取更多信息。

    6. 常见问题与解决方案


    - 问题: 高温环境下的稳定性如何?
    - 解决方案: 在高温环境下需降低电流,确保不超过绝对最大额定值。
    - 问题: 为什么在某些情况下显示亮度不均匀?
    - 解决方案: 确保所有LED使用相同强度和颜色类别,或进行对比度增强处理。

    7. 总结和推荐


    这款7.6毫米LED七段显示器凭借其紧凑的设计、多种颜色选择和高光输出,使其在多种应用中表现出色。推荐在需要长距离观看且要求高亮度的场景中使用,同时在设计电路时要注意温度和电流限制。如果您需要更详细的指导,建议访问官方网站获取更多信息。

HDSP-7501参数

参数
字符宽度 7.6mm
字符高度 7.62mm
发光强度 5.39mcd
字符数量 1
波长 635nm
显示颜色 红色
长*宽*高 6.09mm*7.62mm*12.7mm
通用封装 DIP-10
安装方式 通孔安装
零件状态 在售
包装方式 管装

HDSP-7501厂商介绍

Broadcom Inc.(博通公司)是一家全球领先的半导体公司,总部位于美国加利福尼亚州。Broadcom专注于设计、开发和提供广泛的半导体和基础设施软件解决方案,服务于数据中心、网络、软件、宽带、无线通信和工业市场。

主营产品分类包括:
1. 网络:包括以太网交换机、路由器、无线接入点等。
2. 无线通信:涉及Wi-Fi、蓝牙、GPS等无线技术。
3. 宽带:包括有线电视和宽带接入设备。
4. 工业:提供工业物联网解决方案和传感器。
5. 软件:包括网络安全、存储管理等软件产品。

应用领域广泛,包括:
- 数据中心:提供高速网络连接和存储解决方案。
- 移动设备:为智能手机、平板电脑提供无线通信技术。
- 家庭娱乐:提供宽带接入和家庭网络解决方案。
- 工业自动化:提供传感器和物联网解决方案。

Broadcom的优势在于:
- 技术创新:持续投入研发,拥有大量专利技术。
- 产品多样性:提供广泛的半导体和软件产品,满足不同市场需求。
- 客户服务:提供优质的客户支持和定制化解决方案。
- 全球布局:在全球设有研发中心和销售网络,服务全球客户。

HDSP-7501数据手册

厂牌 PDF简要描述 下载
BROADCOM LED数码管 BROADCOM HDSP-7501 HDSP-7501数据手册

HDSP-7501封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
200+ ¥ 15.0992
1000+ ¥ 14.4958
库存: 1067
起订量: 200 增量: 0
交货地:
最小起订量为:200
合计: ¥ 3019.84
