首页  >  产品百科  >  4N45

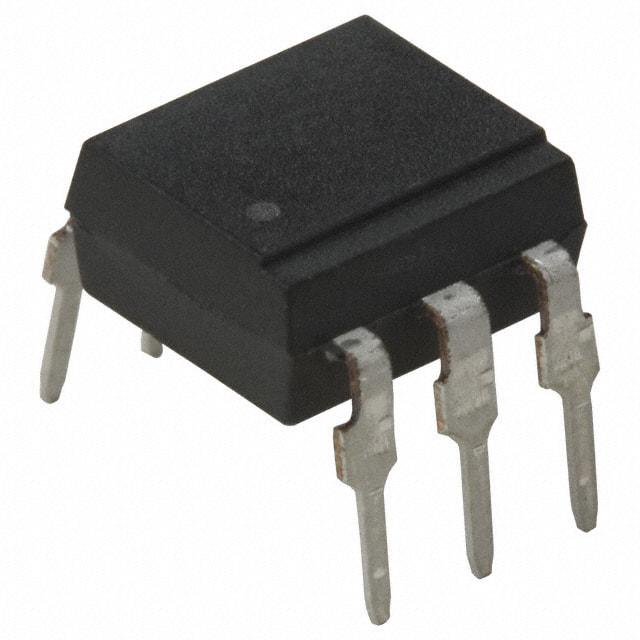

4N45

产品分类: 隔离器
厂牌: BROADCOM
产品描述: 0.1 1 PDIP-6 通孔安装 9.9mm*6.6mm*4.4mm
供应商型号: LDL-4N45
供应商: 海外现货
标准整包数: 1
BROADCOM 隔离器 4N45

4N45概述

    高精度光耦合器:4N45/4N46 的全面解析

    产品简介


    4N45 和 4N46 是由 Avago Technologies 提供的高性能光耦合器系列,主要用于模拟信号隔离、逻辑接口及高电压系统保护等领域。这些器件通过将一个 GaAsP 光发射二极管与一个高增益光电探测器集成在一起,实现了卓越的光学与电学性能。它们广泛应用于 CMOS、MOS 和低功耗逻辑电路设计,尤其适合对输入电流需求较低的场合。

    技术参数


    | 参数 | 范围 | 单位 | 备注 |
    ||
    | 输入电流(典型值) | 0.5 至 10 | mA | 视具体型号而定 |
    | 输出电压(4N46) | 4.5 至 20 | V | 标准输出范围 |
    | 输出电压(4N45) | 4.5 至 7 | V | 标准输出范围 |
    | 最小电流传输比(IF=0.5 mA) | 350% | % | 适用于 4N46 |
    | 最小电流传输比(IF=1.0 mA) | 250% | % | 适用于 4N45 |
    | 最大工作温度 | -40 至 +85 | °C | 工作环境温度限制 |
    | 最大存储温度 | -55 至 +125 | °C | 存储环境温度限制 |

    产品特点和优势


    1. 高电流传输比(CTR):4N45/4N46 的 CTR 在 0.5 mA 输入电流下可达到 350%,显著优于同类产品,适合低输入电流场景。
    2. 超低功耗设计:输入电流需求低至 0.5 mA,能效表现优异,有助于降低整体系统的能耗。
    3. 优秀的温度适应性:所有型号均保证在 -40°C 至 +85°C 的宽温范围内正常工作,确保在恶劣环境下也能稳定运行。
    4. 安全认证:通过了 UL 认证(3750 V rms)、CSA 认证(IEC/EN/DIN EN 60747-5-2)以及 VDE 安全等级认证,提供可靠的绝缘性能。

    应用案例和使用建议


    4N45/4N46 广泛应用于多种领域:
    - 电话系统:用于检测来电铃声,提高系统的可靠性。
    - 数字逻辑隔离:作为高速逻辑信号的隔离桥梁,防止干扰信号传播。
    - 低压功耗电路:例如微控制器和传感器接口,满足严格的功耗预算要求。
    使用建议:
    1. 在使用过程中需注意静电防护,避免因静电放电导致器件损坏。
    2. 如需调整增益或带宽,可在基极引脚添加外部电阻或电容。
    3. 对于需要更高输入电流的应用,可以选择 4N45 或者根据需求定制更低输入电流版本。

    兼容性和支持


    4N45/4N46 支持标准 DIP-6 封装,符合 RoHS 标准,同时提供多种包装形式(管装和编带)。产品具备良好的与其他 CMOS 或 TTL 接口设备的兼容性,且厂商提供详尽的技术支持文档及客户服务。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 输出信号异常 | 检查连接线路是否正确,确认电源供应稳定。 |
    | 温度过高 | 增加散热措施,确保工作环境温度低于 85°C。 |
    | 静电放电导致损坏 | 使用防静电设备处理器件,确保静电防护措施到位。 |

    总结和推荐


    综上所述,4N45/4N46 系列光耦合器以其高电流传输比、低功耗设计以及广泛的温度适应能力,在工业控制、通信和消费电子等多个领域具有显著的竞争优势。特别适合需要高效能、低功耗以及高安全性的应用场景。因此,强烈推荐此系列产品作为理想选择。
    如果您正在寻找一款兼具高性能与可靠性的光耦合器,4N45/4N46 将是您的最佳选择!

4N45参数

参数
数据速率 0.1
通道数量 1
长*宽*高 9.9mm*6.6mm*4.4mm
通用封装 PDIP-6
安装方式 通孔安装
零件状态 在售
包装方式 管装

4N45厂商介绍

Broadcom Inc.(博通公司)是一家全球领先的半导体公司,总部位于美国加利福尼亚州。Broadcom专注于设计、开发和提供广泛的半导体和基础设施软件解决方案,服务于数据中心、网络、软件、宽带、无线通信和工业市场。

主营产品分类包括:
1. 网络:包括以太网交换机、路由器、无线接入点等。
2. 无线通信:涉及Wi-Fi、蓝牙、GPS等无线技术。
3. 宽带:包括有线电视和宽带接入设备。
4. 工业:提供工业物联网解决方案和传感器。
5. 软件:包括网络安全、存储管理等软件产品。

应用领域广泛,包括:
- 数据中心:提供高速网络连接和存储解决方案。
- 移动设备:为智能手机、平板电脑提供无线通信技术。
- 家庭娱乐:提供宽带接入和家庭网络解决方案。
- 工业自动化:提供传感器和物联网解决方案。

Broadcom的优势在于:
- 技术创新:持续投入研发,拥有大量专利技术。
- 产品多样性:提供广泛的半导体和软件产品,满足不同市场需求。
- 客户服务:提供优质的客户支持和定制化解决方案。
- 全球布局:在全球设有研发中心和销售网络,服务全球客户。

4N45数据手册

厂牌 PDF简要描述 下载
BROADCOM 隔离器 BROADCOM 4N45 4N45数据手册

4N45封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 20.891 ¥ 175.0666
库存: 4256
起订量: 32 增量: 1
交货地:
最小起订量为:1
合计: ¥ 175.06
直接购买
加入购物车
