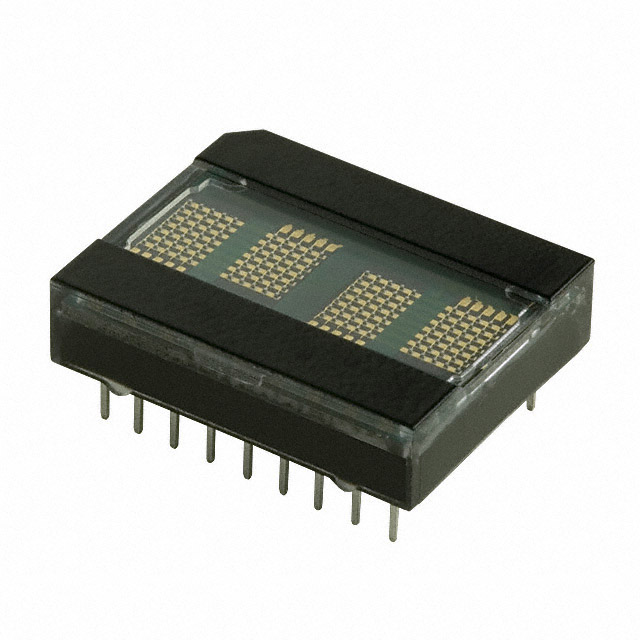

HDLO-2416-EF000

产品分类: LED显示器件
厂牌: BROADCOM
产品描述: 3.5mcd ASCII 5 x 7 Dot Matrix 红色 5mm 5mm DIP 通孔安装 25.15mm*20.07mm*6.6mm
供应商型号: AV-E-HDLO-2416-EF000
供应商: Avnet
标准整包数: 20
BROADCOM LED显示器件 HDLO-2416-EF000

HDLO-2416-EF000概述


    产品简介


    产品类型: 这些是5.0毫米(0.2英寸)四字符5×7点阵显示器,由内置的CMOS集成电路驱动。
    主要功能: 这些显示模块能够存储和解码7位ASCII数据,并通过内置的RAM、ASCII解码器和LED驱动电路进行显示。这些显示模块具有高速的设置和保持时间,便于与微处理器接口。
    应用领域: 广泛应用于各种电子设备中,如工业控制、仪表板、通信设备、家电等需要显示简单字符信息的场合。

    技术参数


    - 供电电压: VDD 到地的最大电压为-0.5V到7.0V
    - 输入电压: 任何引脚到地的最大电压为-0.5V到VDD +0.5V
    - 工作温度范围: TA -40°C至+85°C
    - 存储温度: TS -40°C至+100°C
    - CMOS IC结温: TJ (IC) +150°C
    - 湿度: 非凝结条件下的相对湿度(65°C时)为85%

    产品特点和优势


    - 智能字符显示: 内置RAM、ASCII解码器和LED驱动电路,方便与微处理器连接。
    - 低功耗: 采用CMOS集成电路设计,实现低功耗操作。
    - 多功能控制: 包括软件控制亮度等级和空白显示功能。
    - 广泛字符集: 支持128个ASCII字符。
    - 优异的ESD保护: 具有良好的静电放电保护。
    - 宽工作温度范围: 能够在-40°C至+85°C范围内稳定工作。
    - 宽视角: 典型值为50°。

    应用案例和使用建议


    应用案例:
    这些显示器适用于多种应用场景,例如工业仪表盘、家用电器显示屏、汽车仪表盘、医疗设备等。
    使用建议:
    - 安装建议: 确保安装位置不会受到强烈电磁干扰,并且符合标准CMOS处理预防措施。
    - 调试建议: 在安装和配置过程中确保所有输入信号稳定,以避免数据错误。
    - 优化方案: 可以根据具体需求调整亮度和显示模式,以提高能效和视觉效果。

    兼容性和支持


    - 兼容性: 本产品与HPDL-2416针脚兼容,易于替换。
    - 支持: 厂商提供详尽的技术文档和客服支持,确保用户能够顺利安装和使用。

    常见问题与解决方案


    - Q: 如何调整亮度?
    A: 可以通过BL输入或控制寄存器中的内部脉冲宽度调制信号来调整亮度。
    - Q: 如何实现显示闪烁?
    A: 通过BL输入或控制寄存器中的Master Blank功能来实现。
    - Q: 如何清除显示内容?
    A: 将CLR保持低电平超过10μs即可清除显示内容。

    总结和推荐


    这款HDLx-2416系列的智能5×7点阵显示器具有诸多优势,不仅提供了广泛的ASCII字符支持,还具备低功耗、高可靠性等特点。其宽广的工作温度范围和优异的ESD保护使得它非常适用于多种环境中的应用。此外,通过软件控制亮度等级和空白显示功能,使其在实际应用中具有极大的灵活性。综合来看,这款产品值得推荐给需要字符显示功能的应用场景。

HDLO-2416-EF000参数

参数
视角 -
字符高度 5mm
触碰模式 -
显示颜色 红色
发光强度 3.5mcd
显示模式 -
控制器类型 -
背光颜色 -
接口方式 ASCII
显示类型 5 x 7 Dot Matrix
分辨率(pixels) -
字符宽度 5mm
显示宽度 -
显示尺寸 -
显示高度 -
长*宽*高 25.15mm*20.07mm*6.6mm
通用封装 DIP
安装方式 通孔安装
零件状态 在售
包装方式 管装

HDLO-2416-EF000厂商介绍

Broadcom Inc.(博通公司)是一家全球领先的半导体公司,总部位于美国加利福尼亚州。Broadcom专注于设计、开发和提供广泛的半导体和基础设施软件解决方案,服务于数据中心、网络、软件、宽带、无线通信和工业市场。

主营产品分类包括:
1. 网络:包括以太网交换机、路由器、无线接入点等。
2. 无线通信:涉及Wi-Fi、蓝牙、GPS等无线技术。
3. 宽带:包括有线电视和宽带接入设备。
4. 工业:提供工业物联网解决方案和传感器。
5. 软件:包括网络安全、存储管理等软件产品。

应用领域广泛,包括:
- 数据中心:提供高速网络连接和存储解决方案。
- 移动设备:为智能手机、平板电脑提供无线通信技术。
- 家庭娱乐:提供宽带接入和家庭网络解决方案。
- 工业自动化:提供传感器和物联网解决方案。

Broadcom的优势在于:
- 技术创新:持续投入研发,拥有大量专利技术。
- 产品多样性:提供广泛的半导体和软件产品,满足不同市场需求。
- 客户服务:提供优质的客户支持和定制化解决方案。
- 全球布局:在全球设有研发中心和销售网络,服务全球客户。

HDLO-2416-EF000数据手册

厂牌 PDF简要描述 下载
BROADCOM LED显示器件 BROADCOM HDLO-2416-EF000 HDLO-2416-EF000数据手册

HDLO-2416-EF000封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
20+ $ 37.7375 ¥ 328.3163
40+ $ 34.6704 ¥ 301.6325
60+ $ 30.4548 ¥ 264.9568
200+ $ 29.2125 ¥ 254.1488
库存: 21
起订量: 20 增量: 20
交货地:
最小起订量为:20
合计: ¥ 6566.32
