首页  >  产品百科  >  ACPL-P480-560E

ACPL-P480-560E

产品分类: 光电耦合器
厂牌: BROADCOM
产品描述: 1.7V 16ns 推挽式/图腾柱 1 25mA 3.75KV 直流 20ns SO-6 贴片安装 4.58mm*6.81mm*3.18mm
供应商型号: ACPL-P480-560E
供应商: 云汉优选
标准整包数: 1

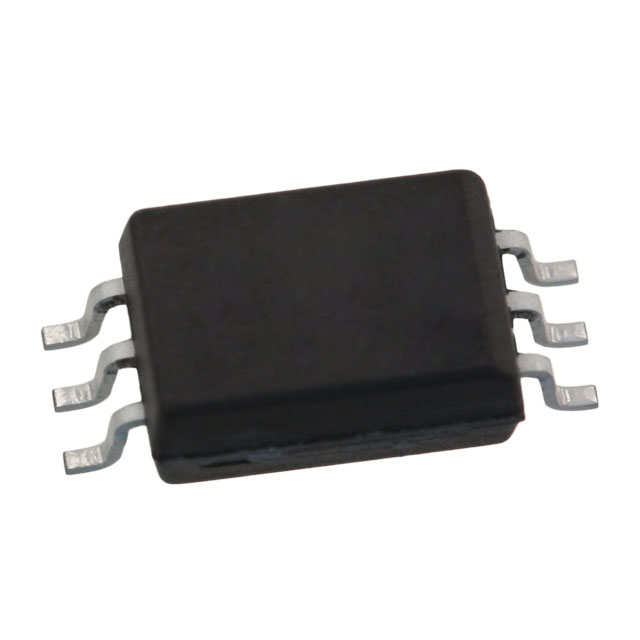

BROADCOM 光电耦合器 ACPL-P480-560E

ACPL-P480-560E概述


    产品简介


    产品类型:高频率高速光耦合器(High-Speed ACPL-P480/W480 Optocoupler)
    主要功能:包含GaAsP LED、光电检测器和施密特触发器。光电检测器结合施密特触发器能够消除外部波形调节电路的需求。推拉输出允许直接驱动智能功率模块(IPM)或栅极驱动,且无需外部上拉电阻。该光耦合器通过最小化切换死时间提高了逆变器效率。
    应用领域:
    - 智能功率模块(IPM)接口隔离
    - 隔离式IGBT/MOSFET栅极驱动
    - 交流和无刷直流电机驱动
    - 工业逆变器
    - 通用数字隔离

    技术参数


    - 宽工作温度范围:-40°C 至 100°C
    - 最大传播延迟:tPHL/tPLH = 350 ns
    - 最大脉冲宽度失真(PWD):250 ns
    - 传播延迟差:最小值 -100 ns,最大值 250 ns
    - 宽工作VCC范围:4.5V 至 20V
    - 最小共模抑制(CMR):在VCM = 1000V时为20 kV/μs
    - 安装分类:根据DIN VDE 0110/39
    - 最高工作绝缘电压(VIORM):891 V峰(ACPL-P480),1140 V峰(ACPL-W480)
    - 绝缘和安全相关规格:符合IEC/EN/DIN EN 60747-5-5标准

    产品特点和优势


    - 高性能:在工业温度范围内经过验证
    - 低传播延迟:确保快速信号传输
    - 高共模抑制(CMR):提高信号完整性
    - 推拉输出:无需外部上拉电阻
    - 安全认证:通过UL、CSA和IEC认证

    应用案例和使用建议


    应用案例:
    - 在工业逆变器中用于隔离IGBT/MOSFET的栅极驱动,提高系统的可靠性和效率。
    - 在电机驱动系统中,作为信号隔离器以提高系统的抗干扰能力。
    使用建议:
    - 由于其宽的工作温度范围和高CMR,适合恶劣环境下的应用。
    - 推荐在设计中增加一个0.1μF的旁路电容连接到引脚4和6之间,以改善性能。

    兼容性和支持


    - 该产品提供多种封装选项(Stretched SO-6),适用于不同的装配要求。
    - 安全认证涵盖多个国际标准,包括UL、CSA和IEC,确保全球市场的兼容性。
    - 厂商提供详细的技术支持,包括订购信息、回流焊工艺指南和监管信息等。

    常见问题与解决方案


    - Q1:如何确保器件在高温环境下稳定工作?
    A1:按照推荐的操作条件操作,并使用散热措施,如适当的热设计。

    - Q2:如何测试和验证器件的共模抑制能力?
    A2:使用符合IEC/EN/DIN EN 60747-5-5标准的测试电路进行测试,具体参考数据手册中的测试电路图。

    - Q3:如何避免静电放电损坏?
    A3:采取正常的静电防护措施,例如佩戴防静电手环,避免不必要的物理接触。

    总结和推荐


    总结:
    - 该光耦合器具有广泛的工作温度范围、高共模抑制能力和短传播延迟,使其成为高性能隔离应用的理想选择。
    - 它具备出色的电气特性,适用于工业逆变器、电机驱动等领域的高可靠性需求。
    推荐:
    - 强烈推荐在需要高可靠性、强电磁干扰屏蔽的应用中使用这款产品。对于设计工程师来说,它不仅提供了优异的性能,还简化了设计复杂度,减少了外围组件的数量。

ACPL-P480-560E参数

参数
最大输出电流 25mA
关闭时间 -
导通时间 -
通道数 1
电流传输比 -
隔离电压 3.75KV
输入类型 直流
Vce-集电极-发射极饱和电压 -
输出类型 推挽式/图腾柱
最大输出电压 -
下降时间 20ns
上升时间 16ns
Vf-正向电压 1.7V
长*宽*高 4.58mm*6.81mm*3.18mm
通用封装 SO-6
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

ACPL-P480-560E厂商介绍

Broadcom Inc.(博通公司)是一家全球领先的半导体公司,总部位于美国加利福尼亚州。Broadcom专注于设计、开发和提供广泛的半导体和基础设施软件解决方案,服务于数据中心、网络、软件、宽带、无线通信和工业市场。

主营产品分类包括:
1. 网络:包括以太网交换机、路由器、无线接入点等。
2. 无线通信:涉及Wi-Fi、蓝牙、GPS等无线技术。
3. 宽带:包括有线电视和宽带接入设备。
4. 工业:提供工业物联网解决方案和传感器。
5. 软件:包括网络安全、存储管理等软件产品。

应用领域广泛,包括:
- 数据中心:提供高速网络连接和存储解决方案。
- 移动设备:为智能手机、平板电脑提供无线通信技术。
- 家庭娱乐:提供宽带接入和家庭网络解决方案。
- 工业自动化:提供传感器和物联网解决方案。

Broadcom的优势在于:
- 技术创新:持续投入研发,拥有大量专利技术。
- 产品多样性:提供广泛的半导体和软件产品,满足不同市场需求。
- 客户服务:提供优质的客户支持和定制化解决方案。
- 全球布局:在全球设有研发中心和销售网络,服务全球客户。

ACPL-P480-560E数据手册

厂牌 PDF简要描述 下载
BROADCOM 光电耦合器 BROADCOM ACPL-P480-560E ACPL-P480-560E数据手册

ACPL-P480-560E封装设计

查看详情并下载
Symbol
Footprint
3D Model
