911KD14

产品分类: TVS二极管/ESD抑制器
厂牌: BRIGHTKING/台湾君耀电子
产品描述: 910V 4.5KA 1.001KV 745V 550V 175J 220pF@1MHz 通孔安装
供应商型号: 911KD14
供应商: 国内现货
标准整包数: 250
BRIGHTKING/台湾君耀电子 TVS二极管/ESD抑制器 911KD14

911KD14概述

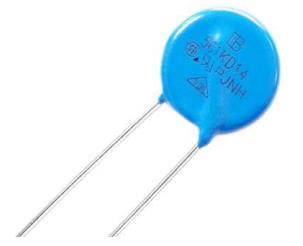

    # 14Φ系列金属氧化物压敏电阻(MOV)技术手册

    产品简介


    14Φ系列金属氧化物压敏电阻(MOV)是Bright King公司推出的一款高效能、高可靠性防护元件,广泛应用于各类电子设备中。该产品主要用于保护半导体元件如晶体管、二极管、IC、晶闸管或三端双向可控硅开关元件,以及在消费电子、工业电子和家用电器中的浪涌电压吸收。此外,它也适用于继电器和电磁阀的浪涌吸收。凭借其卓越的技术指标,该系列产品能够有效地保护电路免受瞬态过电压的影响。

    技术参数


    - 操作电压范围: 18V至1800V
    - 响应时间: 快速响应瞬态过电压
    - 能量吸收能力: 高能量瞬态吸收能力
    - 钳位比: 低钳位比且无后续电流
    - 存储温度: -40℃至+125℃
    - 安全认证: UL认证 (E327997),CSA认证 (246579),VDE认证 (40027827)
    - 额定功率: 根据不同型号在1KHz下的典型电容范围为0.1 pF至331 pF
    - 电气特性:
    - 最大允许电压: 180K到182K之间的最大允许电压为180V至1100V
    - 最大钳位电压: 在不同的电流条件下,钳位电压范围为36V至2970V
    - 能量吸收: 在10/1000μs脉冲条件下,最高能量范围从4.0J到235J
    - 额定功率: 1KHz下的额定功率在1100W至2640W之间

    产品特点和优势


    - 宽泛的操作电压范围: 从18V到1800V,满足各种应用需求。
    - 快速响应: 可以迅速应对瞬态过电压,提供实时保护。
    - 大能量吸收能力: 高效吸收瞬态能量,确保设备稳定运行。
    - 低钳位比: 减少对电路的负面影响。
    - 高安全性认证: 拥有多项国际安全认证,确保产品在不同应用环境中的可靠性和安全性。

    应用案例和使用建议


    应用案例
    1. 消费电子产品: 如手机、平板电脑等便携式设备中的电源电路保护。
    2. 工业电子: 用于电力供应系统中的过电压保护。
    3. 家电: 如微波炉、空调等家用电器的电源保护。
    4. 继电器和电磁阀: 用于吸收浪涌电压,延长使用寿命。
    使用建议
    - 电源电路保护: 将MOV置于电源输入端,以吸收瞬态电压尖峰。
    - 多级保护: 为提高保护效果,可考虑采用多级MOV保护设计。
    - 散热管理: 考虑安装时的散热问题,避免过热导致性能下降。
    - 定期检测: 建议定期检测MOV的钳位电压变化,确保其正常工作。

    兼容性和支持


    - 兼容性: 本产品与市场上大多数主流电子元器件兼容,可以方便地集成到现有的电路设计中。
    - 技术支持: Bright King提供全面的技术支持服务,包括产品咨询、应用支持和售后服务。

    常见问题与解决方案


    1. 问题: MOV在高温环境下表现不佳。
    - 解决方案: 确保电路设计充分考虑到散热问题,必要时添加散热片或其他散热措施。
    2. 问题: MOV的寿命较短。
    - 解决方案: 定期进行检测并更换已失效的MOV,确保电路的安全运行。
    3. 问题: MOV无法有效吸收浪涌电压。
    - 解决方案: 确认MOV的额定参数与实际电路的需求匹配,检查电路连接是否正确。

    总结和推荐


    14Φ系列金属氧化物压敏电阻是一款高性能、高可靠性的保护元件,特别适合于各种高要求的应用场合。其广泛的电压范围、快速响应和高能量吸收能力使其成为市场上极具竞争力的产品之一。强烈推荐在需要有效瞬态电压保护的应用中使用此产品。

911KD14参数

参数
压敏电压 910V
不同频率时的电容 220pF@1MHz
浪涌电流 4.5KA
电路数 -
最大直流电压 745V
最大交流电压 550V
最大压敏电压 1.001KV
最小压敏电压 -
能量 175J
安装方式 通孔安装
包装方式 袋装

911KD14数据手册

厂牌 PDF简要描述 下载
BRIGHTKING/台湾君耀电子 TVS二极管/ESD抑制器 BRIGHTKING/台湾君耀电子 911KD14 911KD14数据手册

911KD14封装设计

查看详情并下载
Symbol
Footprint
3D Model
