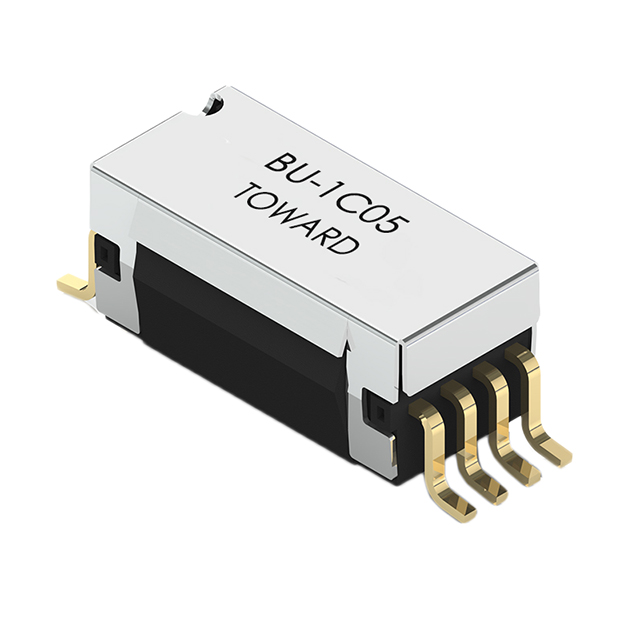

BU-1C05

产品分类: 其他继电器
厂牌: BRIGHT TOWARD INDUSTRIAL/台湾拓纬
产品描述:
供应商型号: 3008-BU-1C05-ND
供应商: Digi-Key
标准整包数: 1
BRIGHT TOWARD INDUSTRIAL/台湾拓纬 其他继电器 BU-1C05

BU-1C05概述

    Reed Relay / BU Series 技术手册

    产品简介


    Reed Relay / BU系列是一款广泛应用于各种电路切换和信号控制场合的电磁继电器。其主要特点是适用于直流电压下操作,提供3.3V和5V两种标准线圈电压选择。BU系列可以采用轴向、鸥翼型和J型三种封装形式,并且支持卷带包装,便于自动化生产和装配。这些继电器具有高可靠性、长寿命的特点,尤其适合需要高绝缘电阻(最低10^9Ω)和高速脉冲开关的应用,如RF和快速响应系统。

    技术参数


    以下是BU系列的主要技术参数:
    - 线圈电压:3.3V/5V(可选)
    - 线圈电阻:70Ω(3.3V),110Ω(5V)
    - 最大线圈电压:4V(3.3V),6V(5V)
    - 必须释放电压:0.4V(3.3V),0.4V(5V)
    - 必须动作电压:2.5V(3.3V),3.8V(5V)
    - 接触形式:1C(单转换触点)
    - 最大切换电压:30VDC
    - 最大切换电流:0.1A
    - 最大承载电流:0.2A
    - 静态接触电阻:≤200mΩ
    - 介电强度:接触对屏蔽:200VDC/峰值交流;接触对线圈:1000VDC/峰值交流
    - 绝缘电阻:≥1×10^9Ω
    - 电容:1.0pF
    - 操作时间:包括弹跳时间,典型值为0.3ms
    - 释放时间:0.3ms
    - 振动:20Gs至2000Hz
    - 冲击:50Gs
    - 工作温度范围:-20℃~+85℃
    - 储存温度范围:-35℃~+100℃
    - 使用寿命:1×10^8次开关,信号水平1.0V,10mA

    产品特点和优势


    - 高可靠性:BU系列采用密封接触设计,确保长寿命和高可靠性。
    - 高绝缘电阻:最小绝缘电阻达到10^9Ω,确保在高压环境下的稳定运行。
    - 适用于RF和快速脉冲开关:内置同轴屏蔽,阻抗为50Ω,适合高频应用。
    - 外部磁屏蔽:防止外部磁场干扰,确保可靠的操作。

    应用案例和使用建议


    BU系列广泛应用于各种电信号处理和控制系统中,例如通信设备、工业自动化控制系统、测试仪器、医疗设备等。对于需要高精度控制和低接触电阻的应用场景,BU系列是一个理想的选择。在实际应用中,需要注意以下几点:
    - 在高频应用中,应注意匹配50Ω阻抗以减少反射和损耗。
    - 确保电路设计能够承受最大允许的电压和电流,避免损坏继电器。
    - 在安装时要注意保持适当的振动和冲击防护,以延长使用寿命。

    兼容性和支持


    BU系列支持卷带包装,方便自动化生产。如果需要特定的封装或接口配置,制造商可能提供定制服务。此外,制造商提供全面的技术支持和售后服务,确保客户能够获得最佳的使用体验。

    常见问题与解决方案


    - Q: 如何判断继电器是否故障?
    - A: 检查接触电阻是否超过200mΩ,如果超过则需要更换。
    - Q: 继电器的使用寿命如何确定?
    - A: 使用寿命可以通过信号水平1.0V,10mA条件下进行1×10^8次开关测试来确定。
    - Q: 如何进行正确的焊接?
    - A: 焊接时要确保温度不超过规定的上限,避免损坏内部元件。

    总结和推荐


    综上所述,BU系列的Reed Relay凭借其高可靠性、高绝缘电阻、适用性强等特点,在各类应用中表现出色。尤其是对于需要高频、高精度控制的场景,BU系列无疑是一个值得信赖的选择。建议在相关应用中优先考虑使用BU系列,以获得更佳的性能表现。

BU-1C05参数

参数
开关功能 -
继电器类型 -
应用等级 工业级
包装方式 管装

BU-1C05数据手册

厂牌 PDF简要描述 下载
BRIGHT TOWARD INDUSTRIAL/台湾拓纬 其他继电器 BRIGHT TOWARD INDUSTRIAL/台湾拓纬 BU-1C05 BU-1C05数据手册

BU-1C05封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 51.1576 ¥ 428.1252
10+ $ 45.5562 ¥ 381.2481
25+ $ 43.4986 ¥ 364.0291
50+ $ 42.0031 ¥ 351.5135
100+ $ 41.08 ¥ 343.7883
库存: 45
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 428.12
直接购买
加入购物车
