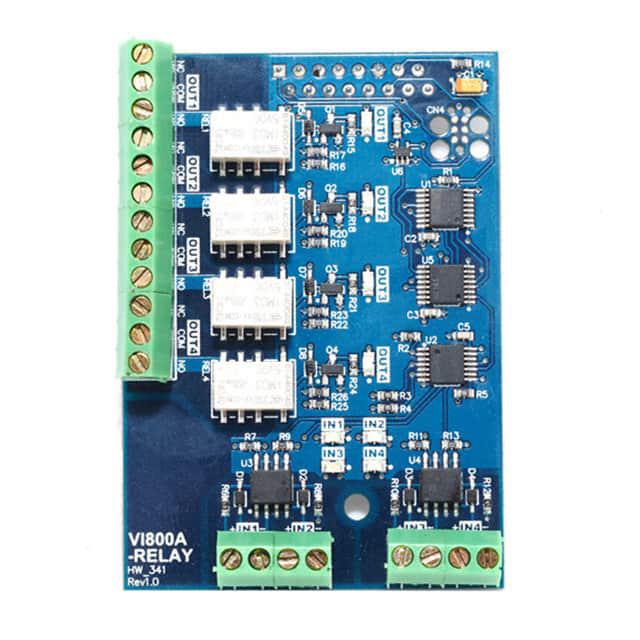

VI800A-RELAY

产品分类: 光电显示器件配件
厂牌: BRIDGETEK
产品描述: photorelay consist of a photo MOSFET optically coupled to an infrared light emitting diode
供应商型号: 2474776
供应商: element14
标准整包数: 1
BRIDGETEK 光电显示器件配件 VI800A-RELAY

VI800A-RELAY概述

    VI800A-RELAY 技术手册

    1. 产品简介


    VI800A-RELAY 是一款插件式配件模块,适用于 VM800P Plus 模块,用于开发和展示 FT800 嵌入式视频引擎 (EVE) 的功能。该模块用作 VM800P Plus 模块的 SPI 到继电器桥接器。
    主要功能:
    - 通过 SPI 接口连接到 VM800P Plus 模块
    - 转换 SPI 接口为继电器接口
    - 提供 4 个光电隔离输入和 4 个继电器输出
    - 配备 8 个 LED 灯以显示输入和输出状态
    - 使用螺丝连接器连接继电器输入和输出
    应用领域:
    - 嵌入式系统设计
    - 视频处理应用
    - 工业自动化控制

    2. 技术参数


    电源要求:
    - 输入电压:3.3V(可耐受 5V)
    - 输出电压:12V(最大)
    接口定义:
    - SPI 接口(CN1)
    - 继电器输入连接器(CN2)
    - 继电器输出连接器(CN3)
    - ISP 编程接口(CN4)
    具体规格:
    - 输入:
    - 4 个光电隔离输入(最大输入电压 5V)
    - 输出:
    - 4 个继电器输出(开关 12V 最大)
    - 其他特性:
    - 8 个指示灯(LED)
    - 尺寸:28.30mm x 48.75mm x 68.90mm
    工作环境:
    - 适用范围:标准工业环境

    3. 产品特点和优势


    独特功能:
    - 支持光电隔离输入,确保信号传输稳定可靠
    - 4 个继电器输出,便于扩展和控制外部电路
    - 集成的 LED 指示灯,方便状态监控
    优势:
    - 高可靠性:光电隔离确保电气隔离,避免干扰
    - 易于集成:直接插在 VM800P Plus 模块上即可使用
    - 广泛应用:适用于多种工业自动化和控制系统

    4. 应用案例和使用建议


    应用场景:
    - 自动化生产线上的控制和监测
    - 工业机器人控制系统的信号传输
    使用建议:
    - 确保所有连接正确无误,特别是光电隔离输入和继电器输出
    - 在连接外部电路时,注意电压等级,不要超过 12V

    5. 兼容性和支持


    兼容性:
    - 与 VM800P Plus 模块完全兼容
    支持和服务:
    - 厂商提供技术支持和售后服务
    - 可访问官方网站获取详细文档和技术资料

    6. 常见问题与解决方案


    常见问题及解决方法:
    1. 问:如何连接继电器输入?
    - 答: 连接到 CN2 螺丝连接器。确保正负极正确对应。
    2. 问:LED 指示灯不亮怎么办?
    - 答: 检查连接线是否接触良好,确认输入信号正常。
    3. 问:输出不正常工作怎么办?
    - 答: 确认连接至 CN3 的输出线是否正确,检查电源电压是否符合要求。

    7. 总结和推荐


    综合评估:
    - VI800A-RELAY 模块是一款高度集成的配件,具有良好的扩展性和可靠性。
    - 它提供了丰富的功能,如光电隔离输入、继电器输出和 LED 指示灯,能够满足多种应用场景的需求。
    推荐:
    - 强烈推荐在嵌入式系统和自动化控制系统中使用 VI800A-RELAY。该产品以其高可靠性、易用性和广泛的兼容性在市场上具有很高的竞争力。

VI800A-RELAY参数

参数
长*宽*高 68.9mm(长度)*48.75mm(宽度)
安装方式 板安装
零件状态 停产
包装方式 盒装

VI800A-RELAY厂商介绍

Bridgetek是一家全球性的半导体公司,专注于为嵌入式系统提供高性能的图形和人机界面解决方案。公司的产品主要分为以下几类:

1. 图形控制器:提供高性能的图形处理能力,适用于各种显示设备,如LCD、LED等。

2. 人机界面处理器:集成了触摸控制和图形处理功能,适用于触摸屏应用。

3. 无线通信模块:支持Wi-Fi、蓝牙等无线通信协议,实现设备间的无线连接。

4. 安全解决方案:提供硬件安全模块,保护数据传输和存储的安全。

Bridgetek的产品广泛应用于消费电子、工业控制、医疗设备、汽车电子等多个领域。公司的优势在于:

- 技术创新:持续投入研发,拥有多项专利技术,保持技术领先。

- 定制服务:提供定制化的解决方案,满足客户的特定需求。

- 全球支持:在全球设有技术支持中心,提供快速响应和本地化服务。

- 质量保证:严格的质量控制流程,确保产品的可靠性和稳定性。

VI800A-RELAY数据手册

厂牌 PDF简要描述 下载
BRIDGETEK 光电显示器件配件 BRIDGETEK VI800A-RELAY VI800A-RELAY数据手册

VI800A-RELAY封装设计

查看详情并下载
Symbol
Footprint
3D Model
