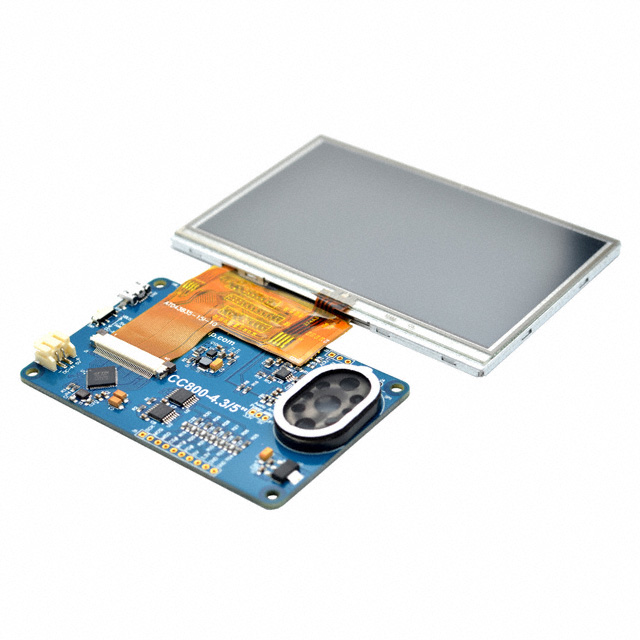

VM800C43A-D

产品分类: LED显示器件
厂牌: BRIDGETEK
产品描述: Bridgetek 显示板, 显示器对角尺寸4.3in, LCD 显示屏技术
供应商型号: 7877062
供应商: 海外现货
标准整包数: 1
BRIDGETEK LED显示器件 VM800C43A-D

VM800C43A-D概述

    VM800C Development Module: Technical Overview and User Guide

    1. 产品简介


    VM800C 是一个用于开发和展示FT800嵌入式视频引擎(EVE) 功能的开发模块。这款模块主要用于具有SPI主控通道的外部微控制器接口。VM800C 可以直接用在需要显示屏的应用中,无需额外设计和调试。此外,它还支持3.5英寸、4.3英寸和5.0英寸三种不同尺寸的LCD面板。

    2. 技术参数


    VM800C 的技术参数如下:
    - 电源要求: 支持5V或3.3V输入电压,可通过Micro USB、SPI接口或2针连接器供电。
    - 显示屏驱动: 包含LCD背光LED驱动器,最大输出电流为20mA至32mA,过电压保护。
    - 音频支持: 内置音频功率放大器和微型扬声器,支持单声道音频输出。
    - 触控支持: 配备电阻式触摸屏,支持压力感应。
    - 其他接口: 包含SPI接口、音频线输出选择器和音频放大器控制跳线等。
    - 物理尺寸: 85.6 x 54.1mm,厚度约1.6mm。
    详细的技术规格参见第7章“规格”。

    3. 产品特点和优势


    - 易于使用: 现成的LCD模块可以直接用于现有应用中。
    - 多种选择: 支持多种LCD面板大小,用户可根据需求选择适合的版本。
    - 内置音频功能: 集成了音频功率放大器和微型扬声器,支持单声道音频输出。
    - 兼容性强: 兼容5V SPI主控接口,支持广泛的微控制器。
    - 灵活性高: 可通过多种方式供电,方便集成到各种系统中。

    4. 应用案例和使用建议


    应用案例:
    - 嵌入式系统: VM800C 可用于需要显示和触摸交互的嵌入式设备。
    - 工业仪表: 在需要直观显示数据的工业设备中使用。
    - 智能家居: 在智能家电中提供交互界面。
    使用建议:
    - 电路设计: 在实际项目中,应根据具体需求选择合适的LCD面板尺寸。
    - 电源配置: 由于支持多种供电方式,可以根据实际环境选择最合适的供电方案。
    - 软件开发: 使用提供的MPSSE驱动程序和样例代码可以快速上手。

    5. 兼容性和支持


    VM800C 与多种设备兼容,支持5V SPI主控接口。用户可以从官方文档获取详细的使用指导和支持信息。如果需要进一步的技术支持,可以通过官方渠道联系厂商。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 显示屏不亮 | 检查电源连接,确保正确的电压输入;检查背光LED驱动设置。 |
    | 触摸响应慢 | 确保触摸屏驱动程序已正确安装并更新;调整触摸灵敏度设置。 |
    | 音频输出无声 | 检查音频输出选择器设置,确保音频放大器启用;检查扬声器连接。 |
    更多常见问题解答请参考官方文档。

    7. 总结和推荐


    综上所述,VM800C 是一款功能全面、易于集成的开发模块,适用于多种应用场合。其丰富的接口选项和灵活的供电方案使其在多种应用场景中表现出色。强烈推荐给需要快速开发带有显示和触摸功能的嵌入式系统的工程师和技术爱好者。
    这份技术手册提供了VM800C模块的基本概述和使用指南,旨在帮助开发者了解其特性和应用场景。希望本文能够对您的项目有所帮助。

VM800C43A-D参数

参数
显示模式 透射式
显示宽度 -
字符高度 -
显示尺寸 4.3in
视角 -
接口方式 SPI
分辨率(pixels) 480 x 272
背光颜色 LED - 白色
字符宽度 -
显示高度 -
显示颜色 红,红色,绿,绿色,蓝,蓝色
显示类型 TFT - Color
发光强度 -
控制器类型 -
触碰模式 电阻式式
零件状态 在售
包装方式 盒装,散装

VM800C43A-D厂商介绍

Bridgetek是一家全球性的半导体公司,专注于为嵌入式系统提供高性能的图形和人机界面解决方案。公司的产品主要分为以下几类:

1. 图形控制器:提供高性能的图形处理能力,适用于各种显示设备,如LCD、LED等。

2. 人机界面处理器:集成了触摸控制和图形处理功能,适用于触摸屏应用。

3. 无线通信模块:支持Wi-Fi、蓝牙等无线通信协议,实现设备间的无线连接。

4. 安全解决方案:提供硬件安全模块,保护数据传输和存储的安全。

Bridgetek的产品广泛应用于消费电子、工业控制、医疗设备、汽车电子等多个领域。公司的优势在于:

- 技术创新:持续投入研发,拥有多项专利技术,保持技术领先。

- 定制服务:提供定制化的解决方案,满足客户的特定需求。

- 全球支持:在全球设有技术支持中心,提供快速响应和本地化服务。

- 质量保证:严格的质量控制流程,确保产品的可靠性和稳定性。

VM800C43A-D数据手册

厂牌 PDF简要描述 下载
BRIDGETEK LED显示器件 BRIDGETEK VM800C43A-D VM800C43A-D数据手册

VM800C43A-D封装设计

查看详情并下载
Symbol
Footprint
3D Model
